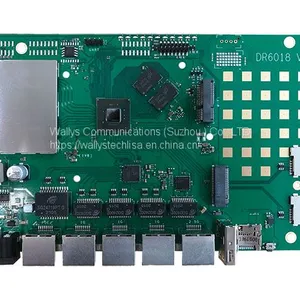

Центр поддержкиDR6018 V4 Поддерживает OpenWRT, Поддержка: QUECTEL RM500Q-GL и Поддержка: QCN9074 WiFi 6E Карта Поддержка OpenWRT IPQ6010 802.11ax 2x2 2.4G и 5G 2.5 Гбит
Сопутствующие товары
-
DR8072A(HK09) Поддержка карты WiFi 6E IPQ8072 4x4 2.4 ГГц и 5 ГГц 802.11axUS$ 199 - 200MOQ: 1 Piece -
DR4019S IPQ4019 openWRT 2.4/5G двухполосныйUS$ 199 - 200MOQ: 1 Piece
-
Инжектор POE нестандартный, IEEE802.3atUS$ 199 - 200MOQ: 1 Piece
-
DRPOE33024PF 26-портовый коммутатор PoE на волоконной основеUS$ 199 - 200MOQ: 1 Piece
-
DR5018 802.11ax IPQ5018 2X2 2.4GUS$ 199 - 200MOQ: 1 Piece
/products_show.php?id=38&lm=1
email:sales_1@wallystech.com
Qualcomm-AtherosIPQ6010
Четырехъядерный процессор ARM 64-битный A53 @1.8GHz
1 ГБ оперативной памяти DDRL3L
32 МБ NOR Flash, 256 МБ NAND Flash
Поддержка динамического выбора частоты (DFS)
2x2 Встроенный радиомодуль на частоте 2.4 ГГц, физическая скорость передачи данных до 573 Мбит/с
2x2 Встроенный радиомодуль на частоте 5 ГГц, физическая скорость передачи данных до 1201 Мбит/с
Поддержка: QUECTEL RM500Q-GL
Поддержка: QCN9074 WiFi 6E Card
| Абсолютные максимальные параметры |
Параметр |
Рейтинг |
Единица |
Напряжение питания |
24В~48 |
В |
Диапазон рабочей температуры |
-40 до +70 |
°C |
Диапазон температуры хранения |
-45 до +105 |
°C |
Диапазон рабочей влажности |
5 до +95 (без конденсации) |
% |
| Технические характеристики аппаратной части |
Символ |
Параметр |
CPU |
Qualcomm-Atheros IPQ6010 |
Частота CPU |
Четырехъядерный процессор ARM 64 бит A53 @1.8 ГГц |
Системная память |
1 ГБ (2x 512 МБ) DDR3L, интерфейс 16 бит с 32-битной шииной памяти |
Сетевой порт Ethernet |
1 x 1 Гбит/с сетевой порт Ethernet & POE3 x 1 Гбит/с сетевой порт Ethernet, 1x 2.5 Гбит/с сетевой порт Ethernet |
Слот NGFF |
M.2 (NGFF) "E Key" разъем с MiniPCIe 3.0 |
Слот для SD-карты |
1x слот для SD-карты |
USB / заголовок |
1x порт USB 2.0 |
POE |
24V~48V пассивный POE/активный POE (поддерживает 802.3bt) |
DC Jack |
24V источник питания |
LED header |
FFC/FPC соединитель |
Serial Port |
1x последовательный порт 4-контактный соединитель |
Wireless |
Встроенный 2x2 2.4GHz MU-MIMO OFDMA 802.11b/g/n/ax, максимум 23dBm на каждую цепь Встроенный 2x2 5GHz MU-MIMO OFDMA 802.11a/n/ac/ax, максимум 20dBm на каждую цепь 4 x MMCX соединители |
| Bluetooth | CSR8811 BLE 4.2 |
Nor Flash |
32MB |
Nand Flash |
256MB |
DDR |
256MB~512MB |
Dimension |
185 мм x 116 мм |
Спецификации радиоизлучателя (5180МГц - 5825МГц) |
Режим работы |
Скорость передачи данных |
Мощность |
Толерантность |
|
1 Цепь |
2 Цепи |
|||
5ГГц 802.11ax HE20 |
MCS0 |
20дБм |
23дБм |
±2дБ |
MCS1 |
20дБм |
23дБм |
±2дБ |
|
MCS2 |
20дБм |
23дБм |
±2дБ |
|
MCS3 |
20дБм |
23дБм |
±2дБ |
|
MCS4 |
19дБм |
22дБм |
±2дБ |
|
MCS5 |
18дБм |
21дБм |
±2дБ |
|
MCS6 |
17дБм |
20дБм |
±2дБ |
|
MCS7 |
16дБм |
19дБм |
±2дБ |
|
MCS8 |
15дБм |
18дБм |
±2дБ |
|
MCS9 |
14дБм |
17дБм |
±2дБ |
|
MCS10 |
13дБм |
16дБм |
±2дБ |
|
MCS11 |
13dBm |
16dBm |
±2dB |
|
5Ghz 802.11ax HE400 |
MCS0 |
20dBm |
23dBm |
±2dB |
MCS1 |
20dBm |
23dBm |
±2dB |
|
MCS2 |
20dBm |
23dBm |
±2dB |
|
MCS3 |
20dBm |
23dBm |
±2dB |
|
MCS4 |
19дБм |
22дБм |
±2дБ |
|
MCS5 |
18дБм |
21дБм |
±2дБ |
|
MCS6 |
17дБм |
20дБм |
±2дБ |
|
MCS7 |
16дБм |
19дБм |
±2дБ |
|
MCS8 |
15дБм |
18дБм |
±2дБ |
|
MCS9 |
14dBm |
17dBm |
±2dB |
|
MCS10 |
13dBm |
16dBm |
±2dB |
|
MCS11 |
13dBm |
16dbm |
±2dB |
|
5Ghz 802.11ax HE80 |
MCS0 |
20dBm |
23dbm |
±2dB |
MCS1 |
20dBm |
23dBm |
±2дБ |
|
MCS2 |
20дБм |
23дБм |
±2дБ |
|
MCS3 |
20дБм |
23дБм |
±2дБ |
|
MCS4 |
19дБм |
22дБм |
±2дБ |
|
MCS5 |
18дБм |
21дБм |
±2дБ |
|
MCS6 |
17дБм |
20дБм |
±2дБ |
|
MCS7 |
16дБм |
19дБм |
±2дБ |
|
MCS8 |
15дБм |
18дБм |
±2дБ |
|
MCS9 |
14дБм |
17дБм |
±2дБ |
|
MCS10 |
13дБм |
16дБм |
±2дБ |
|
MCS11 |
13дБм |
16дБм |
±2дБ |
|
| Спецификации радио передатчика (2412 МГц - 2482 МГц) |
Режим работы |
Скорость передачи данных |
Мощность |
Точность |
|
1 Цепь |
2 Цепи |
|||
2.4ГГц 802.11ax HE20 |
MCS0 |
23дБм |
26дБм |
±2дБ |
MCS1 |
23dBm |
26dBm |
±2dB |
|
MCS2 |
23dBm |
26dBm |
±2dB |
|
MCS3 |
23dBm |
26dBm |
±2dB |
|
MCS4 |
23dBm |
26dBm |
±2dB |
|
MCS5 |
23dBm |
26dBm |
±2dB |
|
MCS6 |
23dBm |
26dBm |
±2dB |
|
MCS7 |
22dBm |
25dBm |
±2dB |
|
MCS8 |
21dBm |
24dBm |
±2dB |
|
MCS9 |
21dBm |
24dBm |
±2dB |
|
MCS10 |
18dBm |
21dBm |
±2dB |
|
MCS11 |
17дБм |
20дБм |
±2дБ |
|
2.4ГГц 802.11ax HE40 |
MCS0 |
23дБм |
26дБм |
±2дБ |
MCS1 |
23дБм |
26дБм |
±2дБ |
|
MCS2 |
23дБм |
26дБм |
±2дБ |
|
MCS3 |
23дБм |
26дБм |
±2дБ |
|
MCS4 |
23дБм |
26дБм |
±2дБ |
|
MCS5 |
23дБм |
26дБм |
±2дБ |
|
MCS6 |
23дБм |
26дБм |
±2дБ |
|
MCS7 |
22дБм |
25дБм |
±2дБ |
|
MCS8 |
21дБм |
24дБм |
±2 дБ |
|
MCS9 |
21 дБм |
24 дБм |
±2 дБ |
|
MCS10 |
21 дБм |
24 дБм |
±2 дБ |
|
MCS11 |
19 дБм |
22 дБм |
±2 дБ |
|
| GPIO Pin Mapping |
GPIO Pin Mapping | |||
Pin |
Сигнал |
Pin |
Сигнал |
GPIO_0 |
AUDIO_MUTE_BUT |
GPIO_1 |
QPIC_BUSY_N |
GPIO_2 |
MIC_VOL_M |
GPIO_3 |
QPIC_WE_N |
GPIO_4 |
QPIC_RE_N |
GPIO_5 |
QPIC_DAT4 |
GPIO_6 |
QPIC_DAT5 |
GPIO_7 |
QPIC_DAT6 |
GPIO_8 |
QPIC_DAT7 |
GPIO_9 |
WPS |
GPIO_10 |
QPIC_CLE_N |
GPIO_11 |
QPIC_NAND_CE_N |
GPIO_12 |
QPIC_DAT1 |
GPIO_13 |
QPIC_DAT2 |
GPIO_14 |
QPIC_DAT3 |
GPIO_15 |
QPIC_DAT0 |
GPIO_16 |
MIC_KPD_PWR_N |
GPIO_17 |
QPIC_ALE |
GPIO_18 |
KYPD_HOME_N |
GPIO_19 |
GND |
GPIO_20 |
Boot_Config(PULL_DOWN) |
GPIO_21 |
MUTE_ON |
GPIO_22 |
ADC_RST |
GPIO_23 |
WSA_SWR_CLK |
GPIO_24 |
WSA_SWR_DATA |
GPIO_25 |
PWM_LED_RST |
GPIO_26 |
Boot_Config(PULL_DOWN) |
GPIO_27 |
WSA_EN_R |
GPIO_28 |
WSA_EN_L |
GPIO_29 |
PDM_CLK0 |
GPIO_30 |
PDM_DATA0 |
GPIO_31 |
PDM_CLK1 |
GPIO_32 |
PDM_DATA1 |
GPIO_33 |
EXT_MCLK2_ADC |
GPIO_34 |
MIC_VOL_P |
GPIO_35 |
LED_5G |
GPIO_36 |
PCIE0_WAKE |
GPIO_37 |
LED_2GS |
GPIO_38 |
SPI0_CLK |
GPIO_39 |
SPI0_CS_NI |
GPIO_40 |
SPI0_MISO |
GPIO_41 |
SPI0_MOSI |
GPIO_42 |
BLSP2_SCL |
GPIO_43 |
BLSP2_SDA |
GPIO_44 |
BLSP2_UART_RX |
GPIO_45 |
BLSP2_UART_TX |
GPIO_46 |
BLSP5_SCL |
GPIO_47 |
BLSP5_SDA |
GPIO_48 |
NC |
GPIO_49 |
Boot_Config(PULL_DOWN) |
GPIO_50 |
LED_USB0 |
GPIO_51 |
BT_PRIORITY_PTA11 |
GPIO_52 |
WLA_ACTI_PTA12 |
GPIO_53 |
BT_ACT_PTA10 |
GPIO_54 |
Boot_Config(PULL_DOWN) |
GPIO_55 |
NC |
GPIO_56 |
NC |
GPIO_57 |
NC |
GPIO_58 |
NC |
GPIO_59 |
PCIE0_CLK_REQ |
GPIO_60 |
PCIE0_RSTn |
GPIO_61 |
NC |
GPIO_62 |
SD_DET |
GPIO_63 |
SD_WP |
GPIO_64 |
MDC |
GPIO_65 |
MDIO |
GPIO_66 |
SD_LDO_EN |
GPIO_67 |
NC |
GPIO_68 |
NC |
GPIO_69 |
SPI_CLK_UART_RTSn |
GPIO_70 |
SPI_CS_UART_CTSn |
GPIO_71 |
SPI_MISO_UART_RX |
GPIO_72 |
SPI_MOSI_UART_TX |
GPIO_73 |
USB_OTG |
GPIO_74 |
NC |
GPIO_75 |
Malibu_RESET |
GPIO_76 |
NAPA_INT0 |
GPIO_77 |
NAPA_RESET |
GPIO_78 |
QTZ_INT |
GPIO_79 |
QTZ_RESET |
| Boot Config Switch |
Boot_Config Switch1(S7) | |||
Boot_Config |
Интерфейс загрузки Выбор |
||
S7A |
S7B |
S7C |
|
0 |
0 |
0 |
SPI NOR. (По умолчанию) |
0 |
0 |
1 |
eMMC |
0 |
1 |
0 |
QPIC, Параллельный NAND |
0 |
1 |
1 |
USB2.0 |
1 |
0 |
0 |
SPI-NOR-GPT |
S7D |
Интерфейс загрузки Выбор |
||
0 |
Загрузка из оперативной памяти кода. (По умолчанию) |
||
1 |
Загрузка из ROM |
||
Переключатель Boot_Config Switch2(S9) | |||
Boot_Config |
Интерфейс загрузки Выбор |
||
0 |
Без аутентификации (по умолчанию) |
||
1 |
Требуется аутентификация |
||
| Карта интерфейсов |
