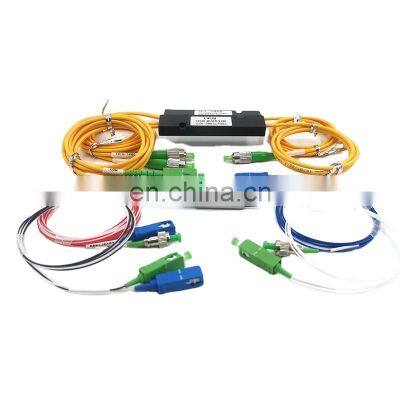

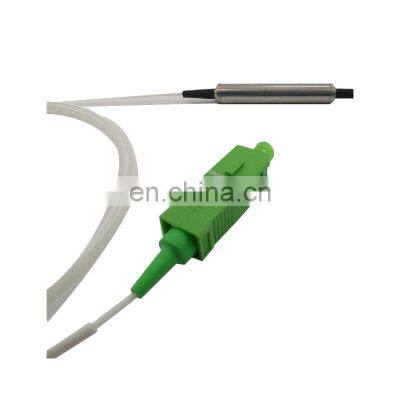

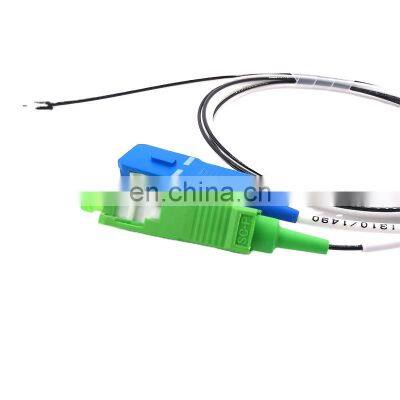

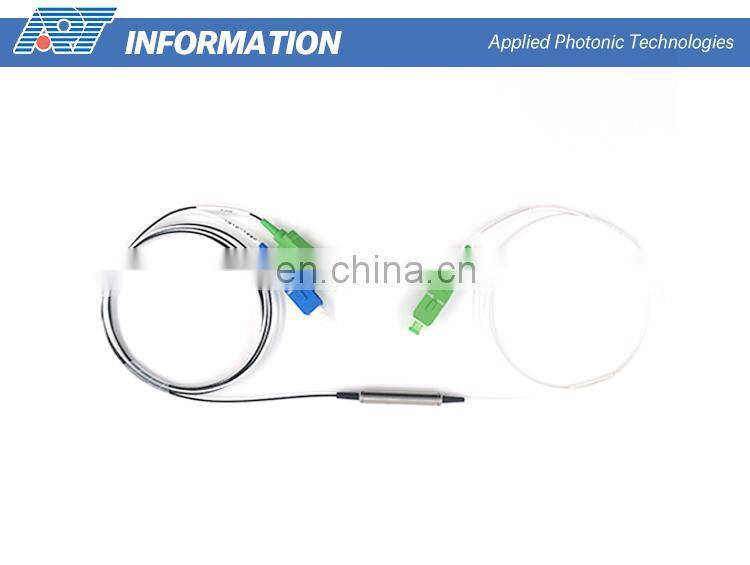

Поставка от завода WDM 1310 / 1490 / 1550нм Оптический волоконный соединитель, Потеря оптического волоконного разветвителя
1. Описание продукта
Компактный волоконный мультиплексор по длине волны (DWDM) основан на технологии мембранных фильтров и уникальном дизайне микрооптического пакетирования без флюса и металлического соединения, который позволяет осуществить восходящую и нисходящую связь в диапазоне длин волн ITU. Он обеспечивает центральную длину волны канала ITU, низкие вставочные потери, высокую изоляцию каналов, низкое энергопотребление, широкие полосы пропускания, отсутствие клеевого кольца, отличную термостабильность и надежность и т.д. В системе телекоммуникационной сети он может использоваться для восходящего или нисходящего оптического сигнала.

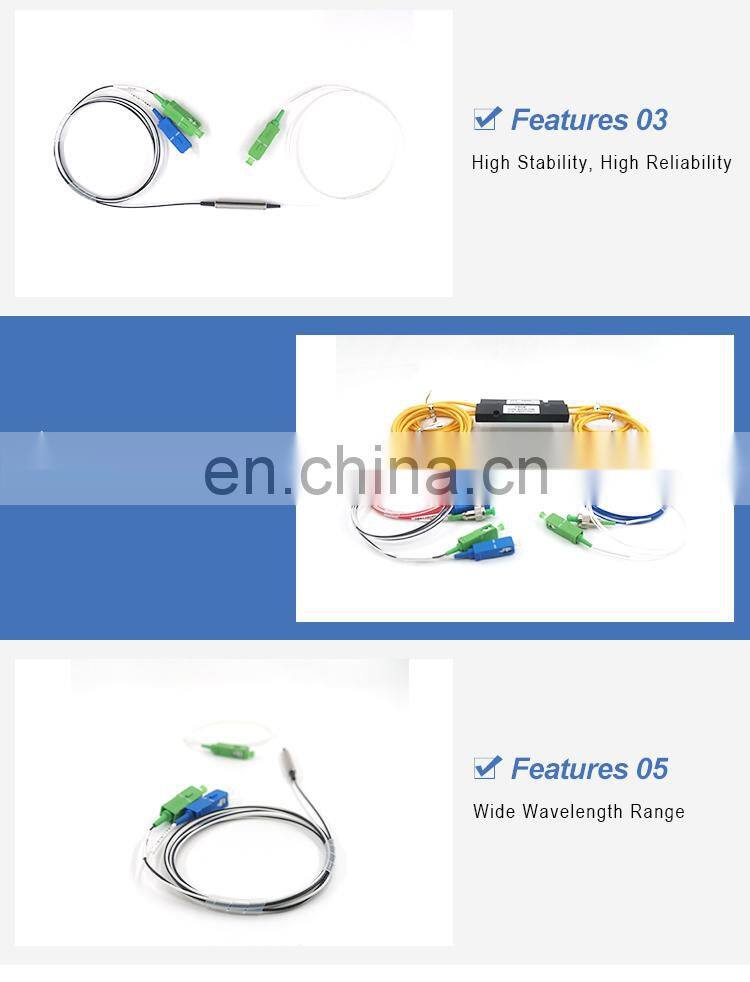

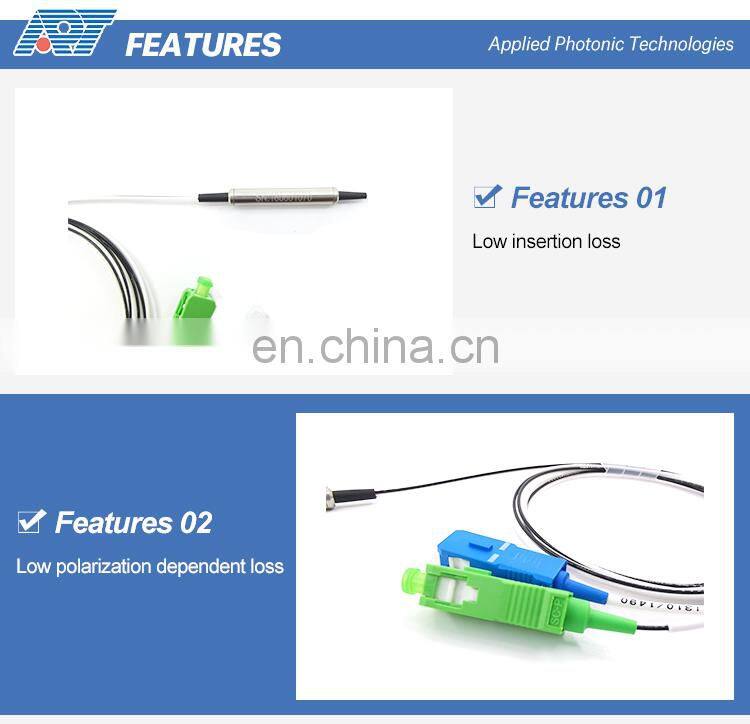

2. Характеристики
♦Низкие вставочные потери
♦Высокая изоляция каналов
♦Без эпоксидных смол в оптическом пути
♦Отличная термостабильность и надежность
♦Соответствие Telcordia GR-1221 и стандарту экологической безопасности RoHS

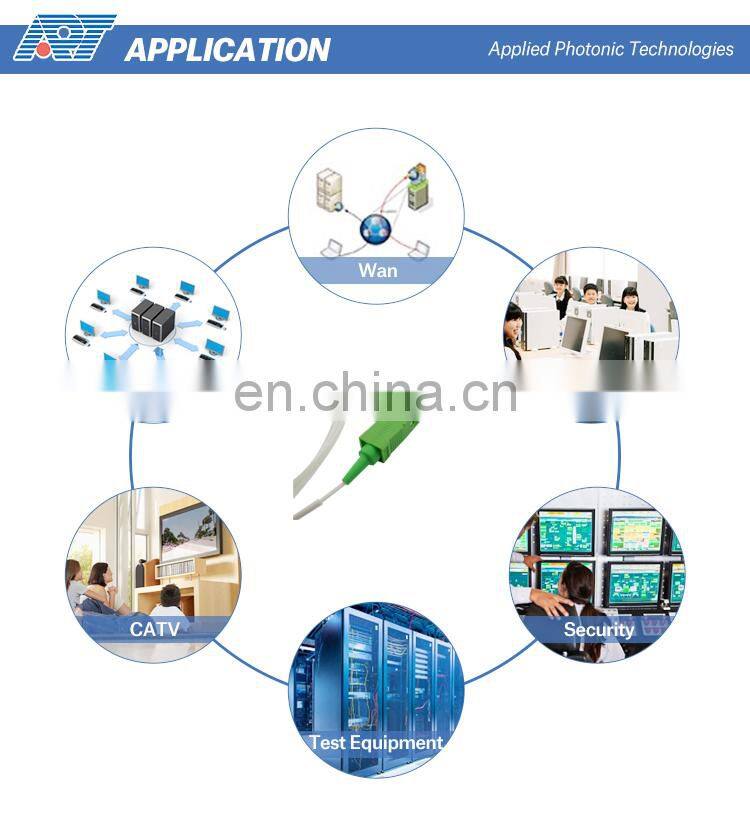

3. Применение
♦Сеть DWDM
♦Система CATV на оптоволоконных кабелях
♦Метрополитен/Доступная сеть
♦Оптоволоконный усилитель
4. Технические характеристики:
| Параметр | 4 Канала | 8 Каналов | 16 Каналов | ||||||||
| Мультиплексор | Демультиплексор | Мультиплексор | Демультиплексор | Мультиплексор | Демультиплексор | ||||||
| Длина волны канала (нм) | 1270~1610 | ||||||||||
| Точность центральной длины волны (нм) | ±0.5 | ||||||||||
| Шаг между каналами (нм) | 20 | ||||||||||
| Пропускная полоса канала (@-0.5 дБ полоса пропускания (нм) | >14 | ||||||||||
| Вставочная потеря (дБ) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| Равномерность каналов (дБ) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| Риппл канала (дБ) | 0.3 | ||||||||||
| Изоляция (дБ) | Соседние | N/A | >30 | N/A | >30 | N/A | >30 | ||||
| Не соседние | N/A>40 | Н/Д | >40 | Н/Д | >40 | ||||||
| Чувствительность вставочного затухания к температуре (дБ/°C) | <0.005 | ||||||||||
| Сдвиг длины волны от температуры (нм/°C) | <0.002 | ||||||||||
| Поляризационно-зависимое затухание (дБ) | <0.1 | ||||||||||
| Дисперсия поляризационных мод (пс) | <0.1 | ||||||||||
| Директность (дБ) | >50 | ||||||||||
| Возвратное затухание (дБ) | >45 | ||||||||||
| Максимальная допустимая мощность (мВт) | 500 | ||||||||||
| Рабочая температура (°C) | -5~+75 | ||||||||||
| Температура хранения (°C) | -40~85 | ||||||||||
| Размеры упаковки (мм) | 1. Д100 х Ш80 х В10 (модуль 2 каналов ~ 8 каналов) | ||||||||||
| 2. Д120 х Ш800 х В18 (модуль 9 каналов ~ 18 каналов) | |||||||||||
Примечание: Выше приведены данные без разъемов. Если с разъемами, добавьте еще 0.2 дБ.
5. Информация о заказе:
| Конфигурация | Номер канала | Спиральный тип | Длина волокна | Размеры (мм) | Разъем | |
| M = Мультиплексор D = Демультиплексор |
04 = 4 канала 08 = 8 каналов 16 = 16 каналов
N = N каналов |
27 = 1270 нм 47 = 1470 нм 49 = 1490 нм … 61 = 1610 нм SS = специальный… |
0 = 250 мкм 1 = 900 мкм 2 = 2,0 мм |
1 = 1 м 2 = 1,5 м 3 = другие |
1 = Д100 x Ш80 x В10 2 = Д120 x Ш80 x В18 3 = 19 1U Ракетный |
0 = Нет 5 = другие |
Приемлема OEM & ODM
