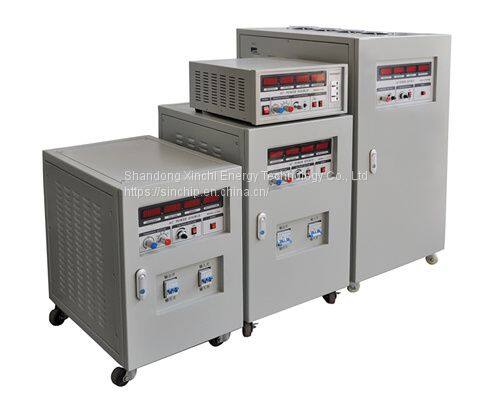

Источник питания с переменной частотой

Характеристики производительности: трехфазный вход и трехфазный выходный переменночастотный источник питания переменного тока

Технические показатели: 45кВА, 60кВА, 75кВА, 100кВА, 150кВА, 300кВА

Примечания к продукту: соответствует техническим условиям государственного стандарта ГБ/Т 14715-93 и государственного военного стандарта ГЖБ181А-2003

Введение продукта

Переменночастотный источник питания переменного тока серии SFC - это аналоговое оборудование для источника питания с выходным переменным током. Он специально разработан и изготовлен для импортного оборудования с частотой 60 Гц. Он может быть использован как источник питания для импортного электрооборудования и производственных линий с частотой 60 Гц, а также как испытательный источник питания для производственных линий экспортной электро продукции. Он соответствует системе электропитания Европы и Америки, а дизайн соответствует техническим условиям государственного стандарта ГБ/Т 14715-93 и государственного военного стандарта ГЖБ181А-2003.

Его главной особенностью является обеспечение чистой и надежной синусоидальной выходной мощности с низким гармоническим искажением, высокой стабильностью частоты и коэффициента стабилизации напряжения. Он может обеспечить напряжение электросети во всем мире, удовлетворяя потребности различных отраслей. Он подходит для экспортных производителей электрооборудования, лабораторий, оборонной промышленности и других отраслей. В то же время это важное оборудование для испытаний адаптации напряжения питания электро продукции.

Технические характеристики

■ Предоставляет имитацию стандартного напряжения во всем мире для тестирования различных электрических продуктов.

■ Предоставляет стабильный чистый синусоидальный сигнал для различных испытаний в лаборатории.

■ С четырьмя вариантами выбора частоты: 47 ~ 63 Гц / 50 Гц / 60 Гц / 400 Гц.

■ Диапазон выходного напряжения 0 ~ 150 В / 0 ~ 300 В с выбором между двумя диапазонами.

■ Цифровой электромер с четырьмя окнами и пятью функциями, измеряющий и отображающий Гц, В, А, Вт, КПД.

■ Низкое искажение выходной формы сигнала, высокая стабильность и надежность.

Технические параметры

Модель sfc33 - XX ВА

Мощность 45 кВА 60 кВА 75 кВА 100 кВА 150 кВА 300 кВА

Схема цепи Режим регулирования ширины импульса IGBT / SPWM

Число фаз входного напряжения Трифазный трехпроводной + земля (△) или трехфазный четырехпроводной + земля (y)

Напряжение 220 / 380 В ± 15%

Частота 47-63 Гц

Число фаз выходного напряжения Трифазный четырехпроводной + земля (y)

Фазное напряжение Нижний диапазон: 0-150 В непрерывно регулируемое; Верхний диапазон: 0-300 В непрерывно регулируемое (выбор одного из верхнего или нижнего диапазона для мощностей выше 100 кВА)

Скорость стабилизации нагрузки ≤± 1%

Время реакции ≤ 2 мс

Максимальный ток на фазу @ 110V 126А 168А 208А 278А 417А 834А

@220V 63А 84А 104А 139А 208А 416А

Частота 47-63 / 50 / 60 / 2F (в два раза выше входной частоты) / 4f / 400 Гц или 40 ~ 500 Гц (может быть специально настроена в соответствии с требованиями и спецификациями клиента)

Стабильность частоты ≤± 0.01%

Фазовое смещение 120° ± 2°; Фазовое смещение < 3% от номинального значения

Искажение формы сигнала ≤ 2%

Пережгрузочная способность 120% / 1 час, 120-150% / 2 минуты, 200% / мгновенно

Измерение / разрешение 4-х разрядный частотомер / 0.1 Гц 4-х разрядный действующий вольтметр / 0.1 В 4-х разрядный действующий амперметр / 0.01 А 4-х разрядный измеритель мощности / 0.1 Вт/коэффициент мощности

Функция защиты: отсутствие фазы на входе, перегрузка выходного напряжения, перегрузка выходного тока, внутреннее перегревание, короткое замыкание на выходе, автоматическое индикация и сигнализация

Изоляционный реактивный сопротивление 500 В постоянного тока выше 20 мОм

Проверка прочности изоляции 1800 В переменного тока / 5 мА / 1 мин

Способ охлаждения: принудительное охлаждение вентилятором

Температура рабочей среды: 0 °C - 45 °C, относительная влажность: 0-90% (в неконденсирующем состоянии), высота над уровнем моря: 1500 м

Габаритные размеры ширина × высота × глубина (мм) 500 × 1200 × 1000 600 × 1400 × 1100 1800 × 1750 × 750
