CNI OEM Синий лазерный модуль

Длина волны (нм)

457±1

Выходная мощность (мВт)

>1, 10, 20, 30, …, 400

>400, 450, 500, …, 800

>800, 1500,…, 2500

Поперечный режим

Близкий к TEM₀₀

Близкий к TEM₀₁

Режим работы

Постоянный свет (CW)

Стабильность мощности (среднеквадратическое отклонение за 4 часа) при 25°C

<3%, <5%, <10%

Время прогрева (минуты)

<10

М² -фактор

<2. 0

<3. 0

Диаграмма направленности луча, полный угол (мрад)

<17

Диаметр луча на апертуре (мм)

~1.5

Высота луча от основания (мм)

25.4 без термоэлектрического охладителя (TEC), 27.4 с термоэлектрическим охладителем (TEC)

Рабочая температура (°C)

22.5+/-2.5

Рабочий ток диода(А)

0-10

Рабочее напряжение диода(В)

~2.0

Информация о выводах

5,6,7,8: анод диода; 12,13,14,15: катод диода

Питание (два канала 6 & 12В)

Блок питания PSU-OEM-N (ключ-запускатель и кнопка аварийного останова доступны по запросу)

Вариант модуляции

TTL вкл/выкл, 1Гц - 1кГц, 1кГц - 10кГц, 10кГц - 30кГц; и вариант аналоговой модуляции

Ожидаемый срок службы (часы)

5000

Гарантийный срок

Гарантия составляет 3 месяца, за исключением неисправности лазерного диода.

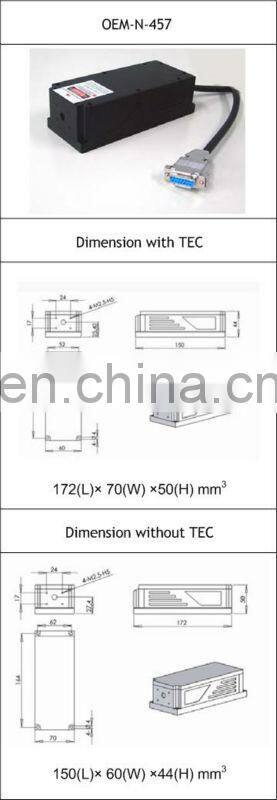

Габариты (мм)

150(Д)×60(Ш) ×44(В) без термоэлектрического охладителя (ТЭС), 172(Д)×70(Ш) ×50(В) с ТЭС
