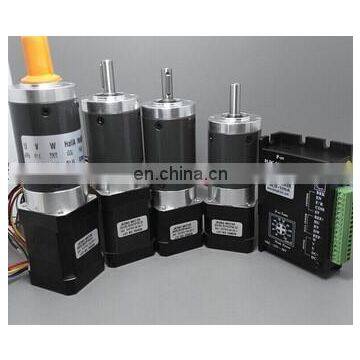

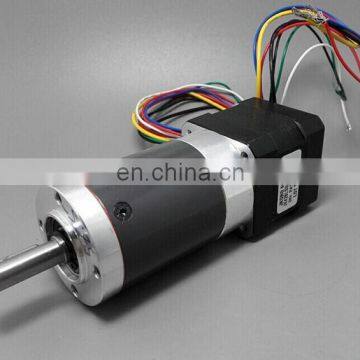

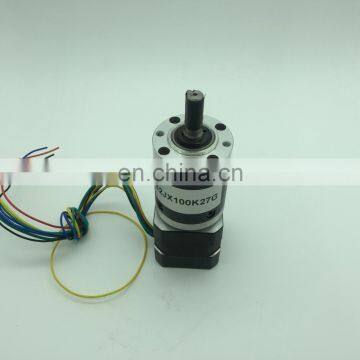

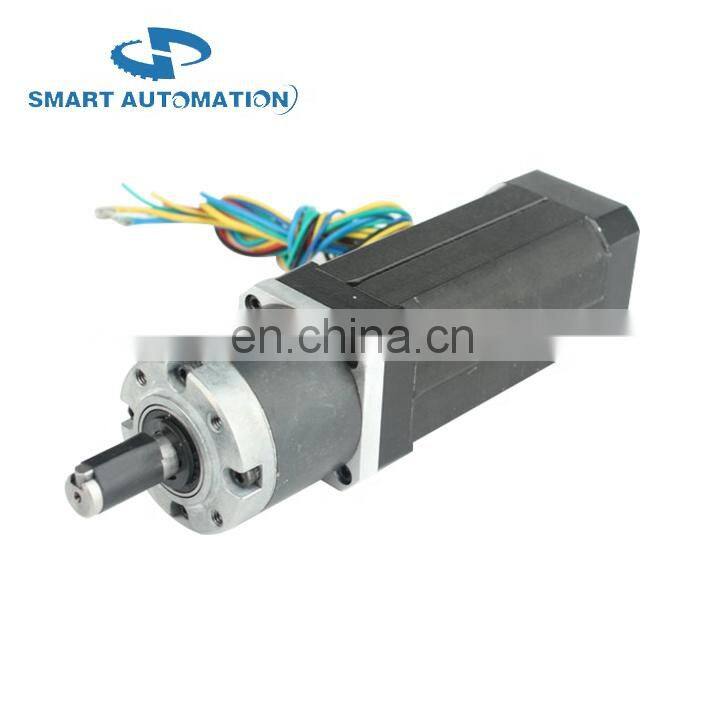

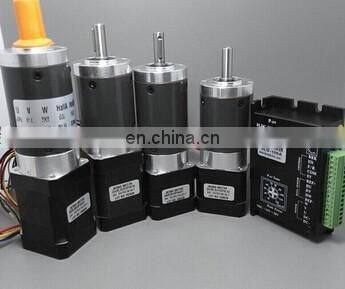

42JXE100K.42BLS bldc редукторный двигатель с планетарным редуктором, спирально-зубые шестерни, низкий уровень шума, небольшой люфт, мощность до 100 Вт

Модель

42BLS01A

42BLS02A

42BLS03A

42BLS04A

Число фаз

3

Число полюсов

8

Напряжение

В

24в (Вариант от 12в до 60в постоянного тока)

Скорость холостого хода

об/мин

5000

5000

5000

5000

Номинальный крутящий момент

Нм

0.063

0.125

0.185

0.25

Номинальная скорость

об/мин

4000

4000

4000

4000

Номинальный ток

А

1.7

3.5

4.6

6

Номинальная мощность

Вт

26

52

77

104

Масса

Кг

0.3

0.45

0.65

0.75

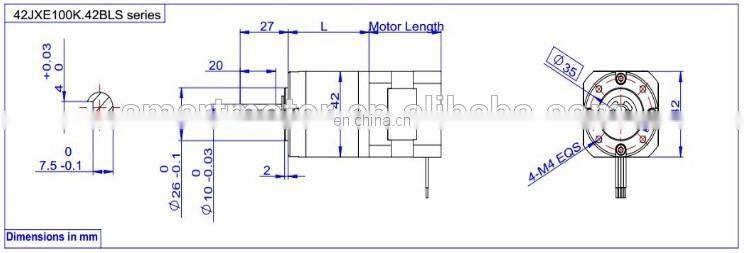

Длина

мм

41

81

100

Материал кольца

E :Металл

 Подшипник на выходе

Шариковые подшипники

Макс. радиальная нагрузка (на расстоянии 10 мм от фланца)

≤80N

Макс. осевая нагрузка на вал

≤30N

Радиальный люфт вала (рядом с фланцем)

≤0.06мм

Осевой люфт вала

≤0.3мм

Зазор на холостом ходу)

≤2.5°

Сила натяга вала, макс

≤150N

Передающий коэффициент

Номинальный допускаемый крутящий момент

Максимальный моментальный допускаемый крутящий момент

КПД

L (мм)

Масса (г)

1/3.7 1/5.2

1.0Н·м

3.0Н·м

90%

31.5±0.5

244

1/14 1/19 1/27

14.0Н·м

12Н·м

81%

42.1±0.5

314

1/51 1/71 1/100 1/139

8.0N.m

25N.m

73%

52.5±0.5

433

1/182 1/219 1/254 1/306 1/354 1/427 1/495 1/596

10N.m

30N.m

66%

62.9±0.5

519
