1. Применение:

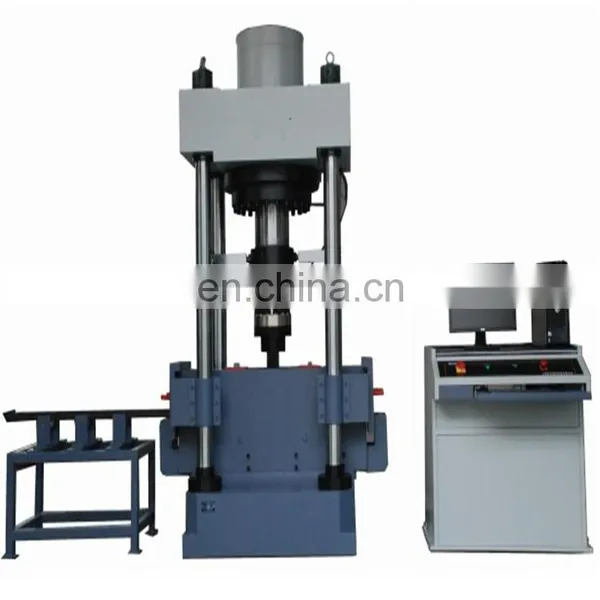

Сервогидравлическая станция для статического испытания рельсов на изгиб предназначена для испытания рельсов после сварки. Анализ проводится по краю сварного кольца алюмотермической сварки с целью изучения одного из видов разрушения, возникающих в этом типе сварки при высоких нагрузках на ось.
Steel Dynamics недавно внедрила более высокопрочную сталь в производство железнодорожных рельсов. Качество сварного соединения рельсов проверяется с помощью статической машины для испытания на изгиб.
Сервогидравлическая станция для статического испытания рельсов на изгиб предназначена для испытания рельсов после сварки. Анализ проводится по краю сварного кольца алюмотермической сварки с целью изучения одного из видов разрушения, возникающих в этом типе сварки при высоких нагрузках на ось.
Использование машины для статического испытания на изгиб рельсов во время монтажа рельсов позволяет
пользователю периодически проверять качество сварных соединений.
EN 14587-1 Железнодорожные применения. Путь. Шовная сварка рельсов методом контактной сварки. Часть 1. Новые рельсы класса 220 и 260
в стационарном производстве
Каждый испытание на изгиб должно продолжаться до тех пор, пока значения испытания на изгиб не достигнут указанных значений,
в случае отсутствия разрушения испытание должно быть прервано. Для обеспечения разрушения в зоне сварного соединения, на сварном соединении должна быть сделана насечка, и испытание на изгиб должно продолжаться до тех пор, пока не произойдет разрушение.
Если разрушение произошло далеко от сварного соединения, поверхности разрушения должны быть осмотрены.
Детали любых дефектов сварного шва должны быть записаны в соответствии с профильной захватной частью рельса (рисунок).
Недостаток адгезии не допускается. Плоское место не считается недостатком адгезии.
Если происходит разрушение вне зоны сварного шва, поверхности разрыва должны быть проверены на наличие дефектов от заливки в пресс-форме, обнаружение которых приведет к отказу в одобрении процесса.
Если разрушение происходит внутри рельса по причинам, отличным от дефектов от заливки в пресс-форме, то другой контрольный образец сварного шва должен быть заменен для проведения испытаний.
2.Особенности:
Управление станком позволяет осуществлять полный контроль с помощью персонального компьютера и собирать данные о результатах нагрузки и удлинения.

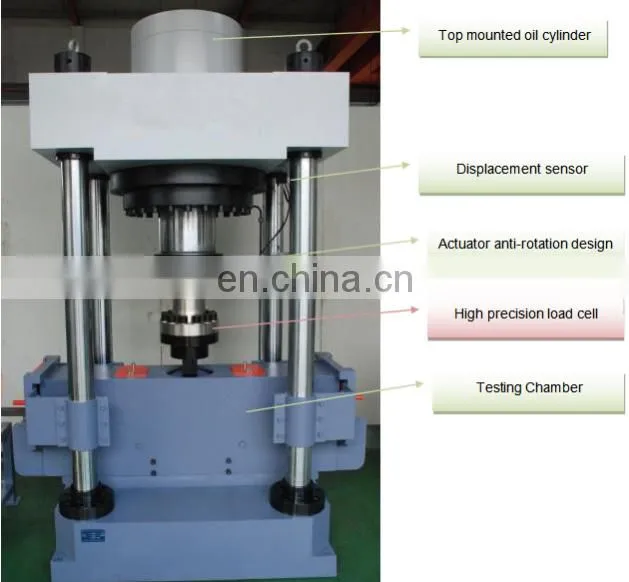

Жесткая четырехстолбовая нагрузочная рама обеспечивает превосходную осевое и поперечное жесткость, требует минимального обслуживания и имеет низкую реакцию при разрушении образца.
Нагрузочный каркас с весом до семи тонн и грузоподъемностью до 3000 кН.
Верхнеустановленный привод с неизменной высотой нижней платформы, что облегчает операторам установку образцов и испытательных приспособлений.
Полностью закрытая испытательная камера на рельсах обеспечивает безопасность операторов.
Поворотный роликовый стол облегчает операторам установку образца в испытательную камеру.
3. Технические характеристики:
|
Модель
|
HST-3000 |
|
|
|
3000 |
Вместимость |
кН |
3000 |
Разрешение нагрузки |
кН |
Вместимость/300 000 (полностью автоматическая шкалировка одного измерения диапазона) |
Технические характеристики машины |
Ход |
|
|
дюйм |
11.81 |
|
мм |
300 мм |
|
Скорость испытаний |
|
|
в/с |
0.0276~0.0472 |
|
мм/с |
0.7~1.2 |
|
Скорость нагружения |
|
|
кН/с |
40~120 |
Расположение испытаний на изгиб |
Межопорный расстояние |
|
|
дюйм |
39.37±0.197 |
|
мм |
1000±5 |
|
Радиус подшипника |
|
|
дюйм |
0.984~2.756 |
|
мм |
25~70 |
Твердость конца для гиба |
HRC |
50-55 |
|
Поверхностная шероховатость изогнутый конец |
µm |
Ra≤6.3 |
Размер рельса |
|
60E1~46E2 |
Добро пожаловать связаться с Sunny для получения дополнительной информации: Whatsapp/Line/Телефон: +8615866777590 Skype:jessica-hssd Email: sunny at
