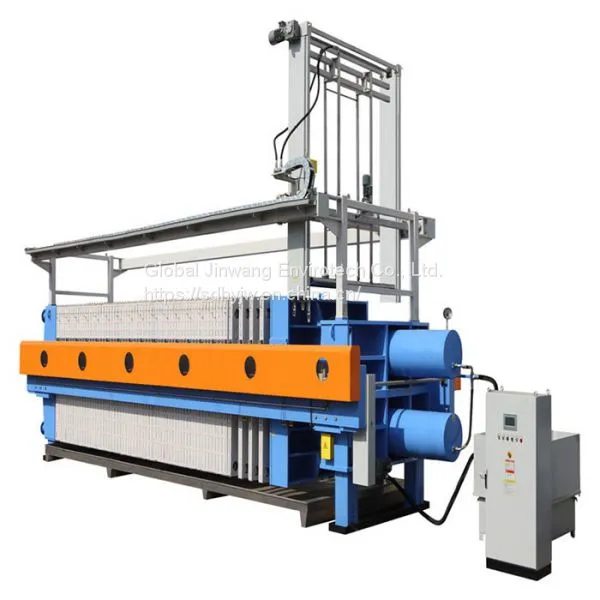

Полностью автоматический фильтр-пресс с системой мойки фильтровальной ткани размером 1500 мм х 1500 мм

Полностью автоматический фильтр-пресс с системой мойки фильтровальной ткани размером 1500 мм х 1500 мм thumbnail-1
Полностью автоматический фильтр-пресс с системой мойки фильтровальной ткани размером 1500 мм х 1500 мм photo-1
US$ 6200 - 20000 MOQ: 1 Set
Ключевые характеристики
Получить актуальную цену
Название бренда:
GLOBAL JINWANG
Место производства:
China
Модельный номер:
1500 мм х 1500 мм
Связаться с поставщиком Запросить Цену Начать чат
Global Jinwang Envirotech Co., Ltd.
Проверенная лицензия на бизнес
Оплата и доставка
Способы оплаты:
Порт отгрузки:
Qingdao
Детали доставки:
15 days

Сопутствующие товары

  • Детали продукта

  • Профиль компании
  • Свяжитесь с нами
Название бренда GLOBAL JINWANG
Место производства China
Модельный номер 1500 мм х 1500 мм

  1. О фильтр-прессе

  2. Определение фильтр-пресса

  3. После сжатия и удержания фильтр-пресса под действием давления фильтровальная суспензия принудительно проходит через фильтрующий материал, твердые частицы удерживаются на материале, а жидкость проходит через фильтрующий материал, чтобы достичь цели разделения жидкости и твердого вещества. Состав фильтр-пресса


  5. Фильтр-пресс в основном состоит из рамы, гидравлической системы, электроприводной системы управления, фильтровальных пластин и вспомогательной системы. Виды фильтр-прессов классифицируются следующим образом:

  6. A. Классификация по методам фильтрации: камерный фильтр-пресс (камерный фильтр-пресс) и ленточный фильтр-пресс (диафрагменный фильтр-пресс), диафрагменный фильтр-пресс, пластинчатый и рамный фильтр-пресс;

  7. B. Классификация по конструкции: консольный фильтр-пресс и ленточный фильтр-пресс;

  8. C. Классификация по методам создания давления: гидравлическое сжатие, ручное сжатие домкратом и механическое сжатие;

  9. Применяемые науки: физические свойства твердых и жидких тел.

  10. 2. Основные сведения

  11. Отрасль применения экология и горное дело Сервис после гарантийного срока Видео-техническая поддержка
    Состояние Новый Выставочный зал Нет
    Место производства Хэбэйская провинция, Китай Степень автоматизации полностью автоматический
    Напряжение 380В Бренд Global Jinwang
    Вес
    		Габариты
    Сертификация ISO9001 Гарантийный срок 1 год
    Площадь фильтрации
    		Монтаж техническое руководство
    12. Описание Машина для разделения твердой и жидкой фаз Цвет по индивидуальному заказу Тип машины Пресс-фильтр Применение Горное дело







  12. 3.Технические характеристики


  14. U-PP (Толщина 76/75 мм, толщина ткани 1 мм/шт.)
    Площадь фильтрации (м²) Количество фильтровальных пластин (шт.) Толщина фильтровального коржа (мм) Объем фильтра (м³) Общая масса Размер основания (Д) Длина Ширина Высота
    80 15/14 35 1.5 8318 3775 5530 1970 1660
    100 19/18 1.91 8991 4385 6140
    120 23/22 2.31 9641 4990 6750
    150 28/27 2.81 10434 5750 7510
    ★160 30/29 3.01 10750 6055 7810 2130
    ★200 38/37 3.82 12020 7270 9030
    ★240 45/44 4.52 13130 8335 10090
    ★250 47/46 4.72 13418 8640 10400
    U-PP(Толщина 78/74 мм, толщина ткани 1 мм/шт.)
    80 57 40 4.48 17148 6400 7905 2470 1660
    100 65 5.11 18321 7020 8525
    120 77 6.03 20022 7940 9445
    150 91 7.11 22010 9020 10525
    ★160 103 8.04 23701 9940 11445
    ★200 117 9.12 25687 11020 12525
    ★240




    ★250 129 10.05 27390 11945 13450
    Если перед площадью фильтра стоит один знак ★, добавьте пару средних опор.

  15. 4. Основные параметры

  16. Давление фильтрации МПа 0.6
    Сжатие резиновой мембраны МПа 1.0
    Температура фильтрации ℃ -10~90
    Общий объем камеры м³ 0.6
    Площадь фильтрации м² 40
    Расчетная глубина камеры мм 30
    Количество фильтров/мембранных пластин шт. 19/20+2
    Максимальная гидравлическая защита МПа 29
    Максимальное давление гидравлической защиты МПа 25
    Максимальное ходовое расстояние прижимной плиты мм 800
    Диаметр гидравлического цилиндра мм 200
    Мотор лотка для стока жидкости кВт 0.55
    Мощность мотора подъема системы стирки ткани кВт 1.1
    Мощность мотора гидравлической станции основного узла кВт 4
    Мощность мотора ленточного конвейера кВт 2.2
    Общая масса оборудования+ кг 30306
    /

  17. 5. Особенности и преимущества данной модели

  18. Частотно-переменный мотор для тяги пластины: мотор представляет собой продукты SEW, работа стабильна и надежная, энергопотребление низкое;

  19. Автоматическая система управления: управление осуществляется с использованием продуктов трех ведущих брендов - Omron, Siemens и Schneider, что обеспечивает автоматическое управление во всем процессе;

  20. Гидравлическая система хорошо сбалансирована и надежная: гидравлические компоненты изготовлены из высококачественных материалов; интегрированные блоки обработаны на токарном центре; бак для масла изготовлен с использованием передовых технологий производства

  21. Основная балка имеет H-образную коробчатую структуру, обладающую хорошей жесткостью и сопротивлением боковому изгибу, что полностью решает проблему изгиба основной балки.

  22. Прессинг диафрагмы, максимальная нагрузка 25 кг, влажность фильтрового торта после прессования снижается до менее 20%;

  23. Толщина фильтрового торта составляет 45 мм, что увеличивает емкость фильтровой камеры и единицы оборудования.

  24. Область применения: подходит для процессов твердо-жидкостной сепарации в таких отраслях, как очистка угля, металлургия, горнорудная промышленность, нефтегазовая промышленность, химическая промышленность, производство красителей, медицина, пищевая промышленность, очистка сточных вод и другие.

  25. 6.6. Введение и иллюстрации применения

  26. Техническое обслуживание фильтр-пресса


  28. Техническое обслуживание фильтр-пресса очень важно в процессе эксплуатации. Необходимо производить смазку и техническое обслуживание сопрягаемых частей и трансмиссионных узлов, особенно позиции обратной связи сигнала автоматической системы управления (электролитический контактный манометр и путевой переключатель и т.д.) и точность и надежность гидравлических компонентов гидравлической системы должны быть гарантированы, чтобы обеспечить нормальную работу. Для этого необходимо соблюдать следующие пункты:


  30. 1) Во все время внимательно проверяйте надежность соединений и правильность использования деталей. При обнаружении любых аномальных ситуаций немедленно сообщайте об этом обслуживающему персоналу для проведения ремонта.


  32. 2) Регулярно проверяйте подшипники, поршневые штоки и другие детали, поддерживая сопрягаемые детали чистыми и обеспечивая хорошую смазку, чтобы обеспечить гибкость движения.


  34. 3) Регулярно проводите испытания электроизоляции и надежности электроприводной системы. При обнаружении неточности действия и неггибкости, вызванных электротехническими компонентами, они должны быть своевременно отремонтированы или заменены.


  36. 4) Обслуживание гидравлической системы заключается главным образом в проверке и поддержании герметичности гидравлических компонентов и соединений.


  38. 5) Постоянно проверяйте уплотнительную поверхность фильтрной пластины, чтобы она была гладкой и чистой. Перед прессованием внимательно проверьте фильтровальную ткань, чтобы она не была складчена, повреждена или содержала шлаковые включения, а также была ровной и целостной. Для обеспечения эффективности фильтрации фильтровальную ткань следует часто промывать, чтобы обеспечить ее фильтрующую способность.


  40. 6) Если фильтрная пластина не используется длительное время, ее следует очистить и аккуратно разложить на раме фильтр-пресса, прижать с давлением 1-5 МПа. После очистки фильтровальную ткань следует высушить, а выступающую часть поршня следует смазать маслом.


  42. 7) Используйте гидравлическое масло HM46 или HM68, и оно должно быть чисто. Новый агрегат после первой эксплуатации должен быть заменен гидравлическим маслом один раз в неделю. При замене масла необходимо полностью слить использованное гидравлическое масло из масляного бака и цилиндра. После непрерывного использования в течение месяца гидравлическое масло необходимо заменить. Рекомендуется заменять его каждые три месяца впоследствии, чтобы обеспечить нормальную работу фильтр-пресса.


  44. Автор: GLOBAL JINWANG filter press 15305448917

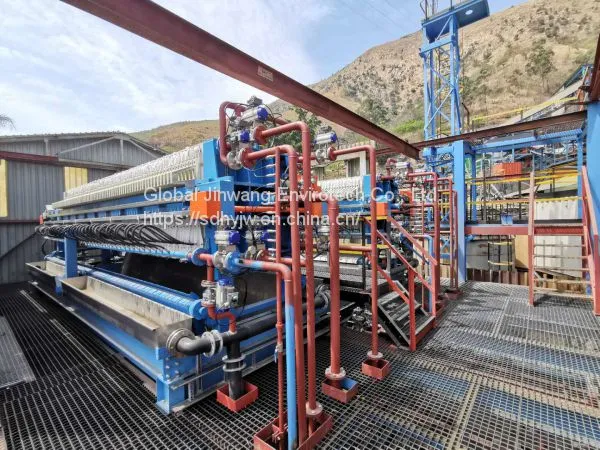

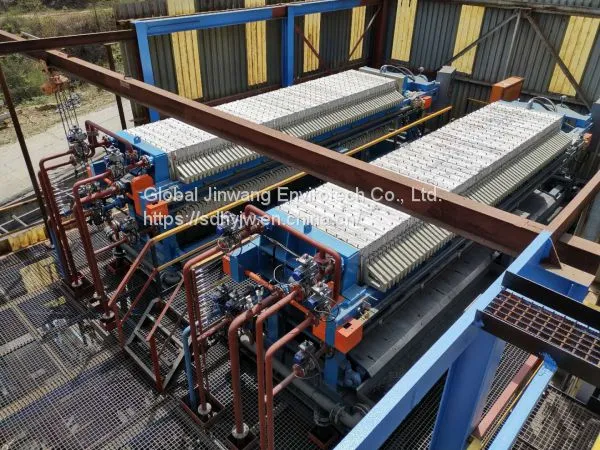

  47. Ссылка

  48. Местоположение проекта: Африка, Конго

  49. Отрасль: Золотоносный концентрат

  50. Производительность: обработка около 28-30 тонн сухого материала в час.

  51. Работа оборудования: Оборудование работает исправно, влажность фильтр-коржа составляет около 10%. Клиент очень доволен влажностью фильтр-коржа.


Тэги продукта: Фильтр-пресс , Полностью автоматический , С системой промывки тканей
