О данном руководстве
Это пользовательское руководство объясняет аппаратную часть системы Clio и программное обеспечение Clio 11.
Все версии программного обеспечения рассматриваются. Обратите внимание, что программное обеспечение Clio 11 предназначено для работы совместно с поставляемой аппаратной частью персонального компьютера. Если аппаратная часть отсутствует или серийные номера не соответствуют, то Clio 11 будет работать только в демо-режиме.1.1.1 Что рассматривается в этом пользовательском руководстве

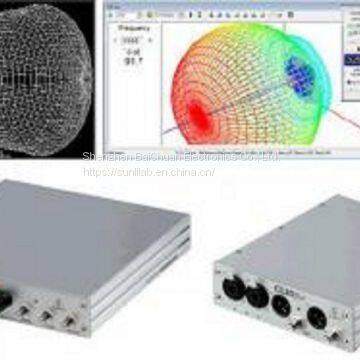

Система Clio представляет собой полноценный электроакустический анализатор. Существует тысячи книг по многим темам, которые система Clio рассматривает в качестве измерительной системы. Простое определение частотной характеристики могло бы быть расширено до целой книги. Это пользовательское руководство предназначено только как путеводитель, позволяющий пользователю быстро научиться эффективно использовать систему Clio, ее пользовательский интерфейс, аппаратные особенности и ограничения. Каждая тема рассматривается на реальных примерах с десятками фактических измерений для ясности. Таким образом, это руководство «как сделать»; «Почему» остается на усмотрение читателя, который может исследовать это в других литературных источниках и должно рассматриваться как обязательное чтение. Тем не менее, есть ссылка [1], «Тестирование акустических систем» Джозефа Д'Апполито, которая, на наш взгляд, является идеальным дополнением к тому, что рассматривается здесь. Кто-либо, кто считает, что «почему» и «как» тесно связаны, должен серьезно рассмотреть возможность покупки этой замечательной книги

1.Генератор
Два канала, 24-битный выход 1 Гц, импеданс сигма-дельта цифро-аналоговый преобразователь
Диапазон частот: 1 Гц - 90 кГц
Точность частоты: > 0,01%
Разрешение частоты: 0,01 Гц
Выходной импеданс: 660 Ом
Максимальный выходной уровень (синусоида): 17 дБу (5,5 В действующее значение)
Аттенюация: с шагом 0,1 дБ до полного заглушения
КФН + шум (синусоида): 0,008%
Цифровой выход: SPDIF
2.Анализатор
Два канала, 24-битный сигма-дельта аналого-цифровой преобразователь
Диапазон входных сигналов: +40 ÷ -40 дБ
Максимальная допустимая входная мощность: +40 дБВ (283 Вп-п)
Входной импеданс: 128 кОм (5,6 кОм для микрофона)
Источник питания для микрофона: 24 В
3.Ресурсы системы персонального компьютера
Один свободный порт IEEE1394
4.Разное
Частоты дискретизации: 192 кГц, 96 кГц и 48 кГц.
Соединения: Аналоговые 2 комбинированных входа XLR, 2 выхода XLR плюс 2 выхода RCA, 1 выход RCA
Цифровой выход, цифровое соединение: 6-контактный IEEE1394
Питание: IEEE1394 или 12 В постоянного тока
Габариты: 16 (ширина) Х 17 (глубина) Х 4 (высота)
Вес: 0,8 кг
