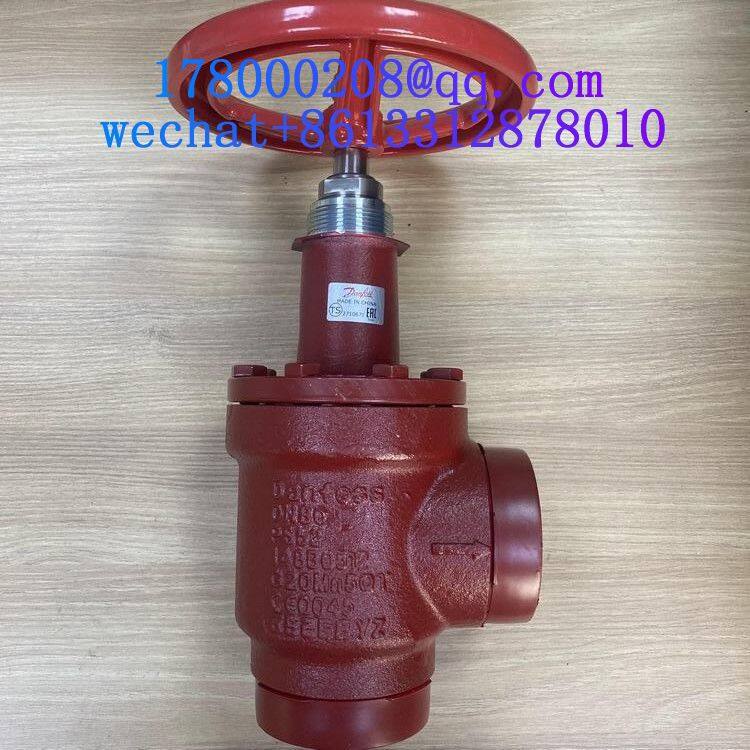

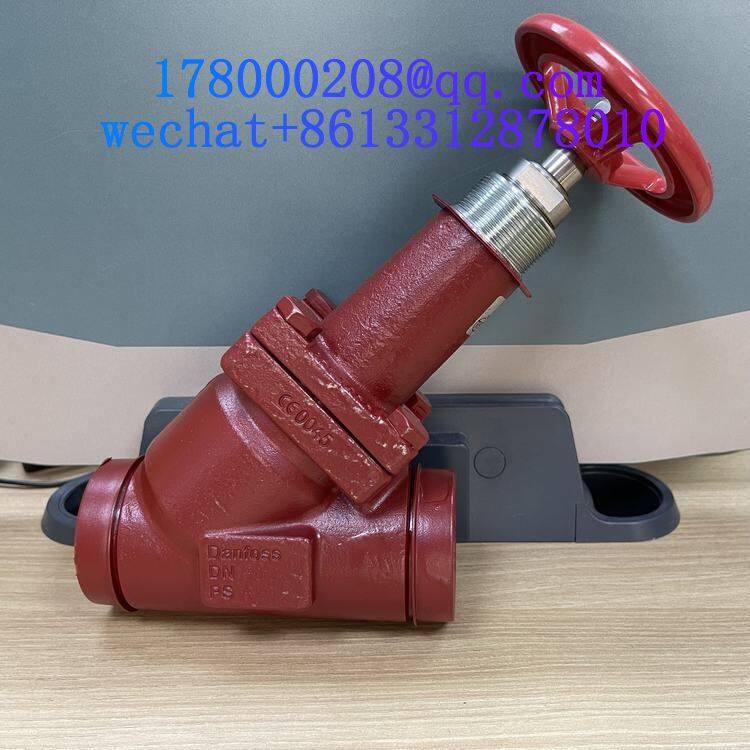

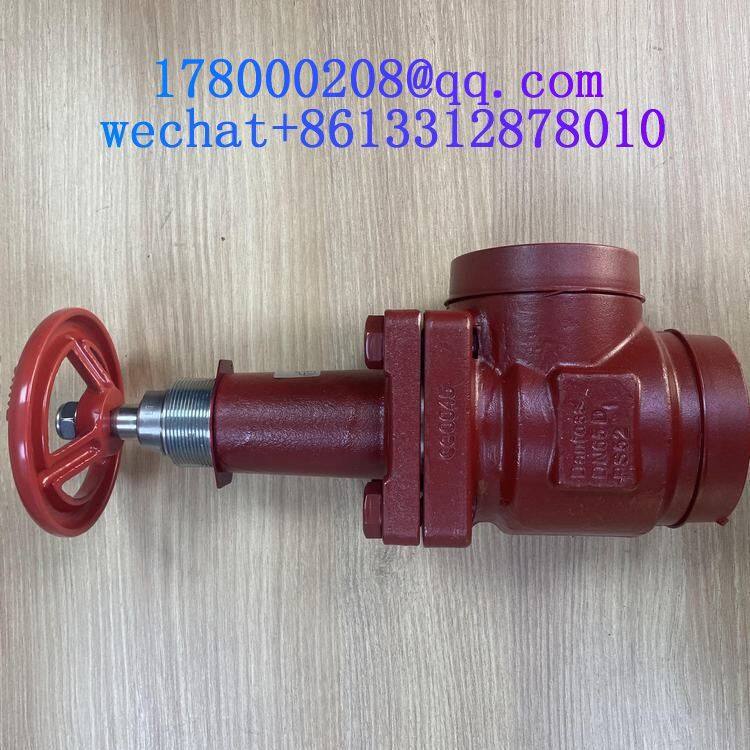

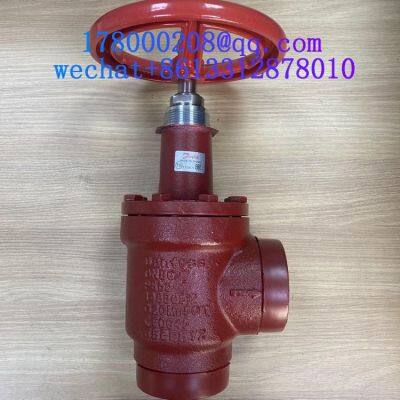

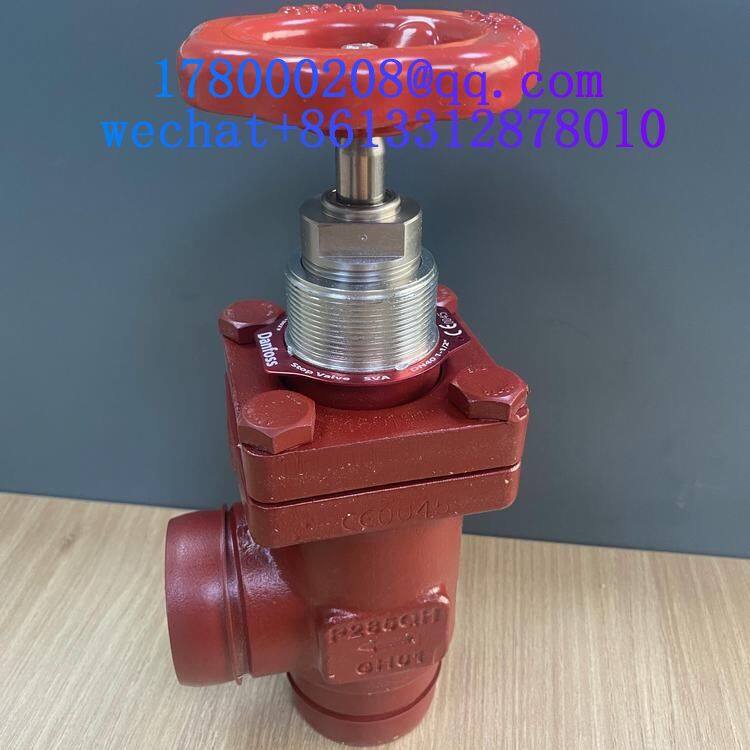

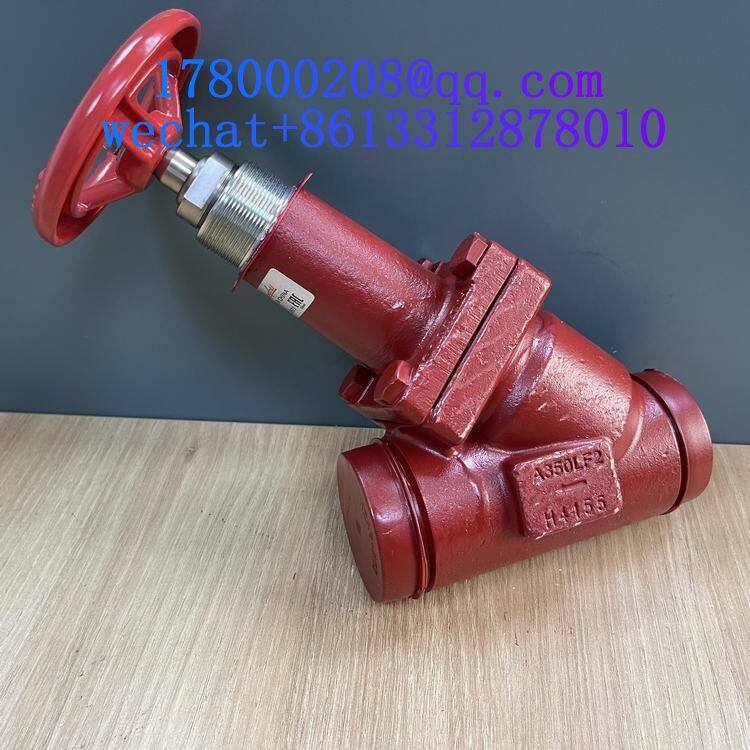

Рефрижерационный запорный клапан SVA-S40-50, SVA-S65-80D, произведенный компанией Danfoss

SVA-S40-50, SVA-S65-80D рефрижерационный запорный клапан, произведенный Danfoss Design

Соединения

Доступны с следующими соединениями:

• Контрольное сварное соединение DIN (EN 10220)

• Контрольное сварное соединение ANSI (B 36.10 Schedule 80), DN 6 - 40 (¼ - 1½ дюйма)

• Контрольное сварное соединение ANSI (B 36.10 Schedule 40), DN 50 - 200 (2 - 8 дюймов)

• Контрольное сварное соединение GOST, (8734-75 и 8732-78) DN 10 - 150 (3�8 - 6 дюймов)

• Муфтовое сварное соединение (ANSI B 16.11), DN 15 - DN 50 (½ - 2 дюйма)

• Наружная резьба трубы G ½ дюйма - G 7�8 дюйма (ISO 228/1)

• Внутренняя резьба трубы FPT, NPT (ANSI/ASME B 1.20.1), DN 15 - 32 (½ - 1¼ дюйма)

Корпус

Изготовлен из специальной холодостойкой стали.

Задвижной конус

Задвижной конус может поворачиваться на валу, поэтому при открытии и закрытии клапана не будет трения между конусом и седлом, а специальная конструкция предотвратит вращение конуса из-за пульсаций и вибраций, когда клапан находится в открытом положении. Полифторэтиленовый уплотнительный кольцо обеспечивает идеальную герметичность с минимальной усилием закрытия.

Вал

Из полированной нержавеющей стали, идеально подходит для уплотнения с помощью уплотнительного кольца.

Гланд уплотнительной набивки

Гланд уплотнительной набивки для низких температур обеспечивает идеальную герметичность в диапазоне температур от –60 до +150°C (от –76 до +302°F). Гланды уплотнительной набивки оснащены

очистительным кольцом, предотвращающим проникновение грязи и льда внутрь гланда уплотнительной набивки.

Директива о давлении в аппаратах (PED)

Клапаны SVA утверждены в соответствии с европейским стандартом, указанным в Директиве о давлении в аппаратах, и имеют марку CE. Для дополнительной информации / ограничений см. Инструкцию по монтажу.

Монтаж

Рекомендуется устанавливать клапаны в направлении потока, указанном стрелкой на корпусе клапана. Клапан можно установить в противоположном направлении, но это немного снижает значение k v (значение C v). Клапан рассчитан на высокое внутреннее давление. Однако в целом трубопроводная система должна быть спроектирована таким образом, чтобы избежать образований жидкостных ловушек и

снизить риск гидравлического давления, возникающего в результате теплового расширения. Для дополнительной информации обратитесь к инструкции по монтажу для SVA.

SVA-S40-50, SVA-S65-80D рефрижерационный запорный клапан, произведенный компанией Danfoss Заказ
