Лучший товар - 175 мм прямоприводной роторный стол 4-й ось индексатор роторный стол для центров обработки с ЧПУ
Особенности:
1. Прямой привод двигателя нагрузки, без редуктора, без люфта, низкий уровень шума и компактная конструкция.
2. Мощная перегрузочная способность (4X), высокая скорость, быстрый серво-ответ.
3. Этот ЧПУ роторный индексаторный стол с абсолютным энкодером (более 20 бит), он может быть
высокоточным сегментированным.
4. Центральное отверстие двигателя ЧПУ роторного индексаторного стола проходит сквозь, простая прокладка проводов и
трубопроводов.
5. Он может быть оснащен энкодером заказчика.
6. Он может быть изготовлен в виде 5-осевого по требованию заказчика.
SDD - 175
Высота центра | 135мм |
Диаметр поворотного диска | 175 |
Вес брутто | 40кг |
Момент инерции | 510кгсм |
Диаметр центрального отверстия | 46H7 |
Ширина Т-образного паза | 12H7мм |
Ширина направляющего ключа | 14H7 |
Грузоподъемность | 30кг |
Максимальное радиальное отклонение вращения | 20/20мкм |
Охлаждение | Природное охлаждение |
Тормозная система | Пневматический поршень |
Момент блокировки | 300Нм |
Уровень защиты | IP67 |
Входное напряжение привода | 220В эффективное |
Роторная серия | 44P |
Постоянный максимальный момент резания | 46/184Нм |
Максимальная номинальная скорость | 150/250 |
Максимальный номинальный ток | 4.6/22 А эффективное |
Моментный коэффициент | 10Нм/А эффективное |
Минимальное устанавливаемое значение | 0.001 градус |
Точность позиционирования/повторяемости | ±10/±4 |

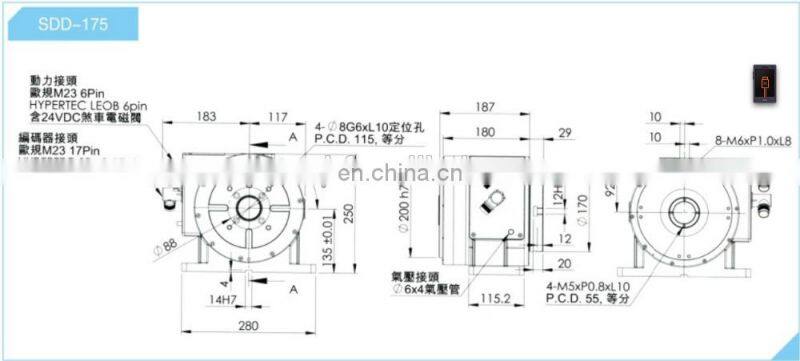

SDD - 175 cnc индексатор чертеж 1. Наша компания является производителем ЧПУ ротационных столов, держателей инструмента, ЧПУ станков, мы можем предоставлять техническую поддержку для этих продуктов бесплатно. Все держатели инструмента и детали ЧПУ ротационных столов изготавливаются на фабрике в Тайване, не нужно беспокоиться о качестве. 2. О ЧПУ ротационном столе: <1>. Перед размещением заказа на ЧПУ ротационный стол, пожалуйста, сообщите нам размеры центрального рабочего стола вашей машины, марку, систему, расположение кабельного короба, чтобы мы могли предложить подходящий <2>. По поводу держателя инструмента, мы можем предоставить спецификации держателя инструмента до того, как клиенты размещают заказ. 1.Гарантия: Неотносится к повреждениям от человеческого фактора, гарантийный срок один год. 2. Отгрузка: товары отправляются морским или экспресс - транспортом в зависимости от запроса клиента.
