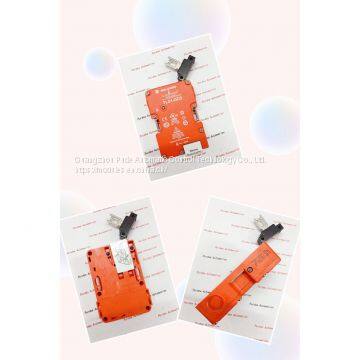

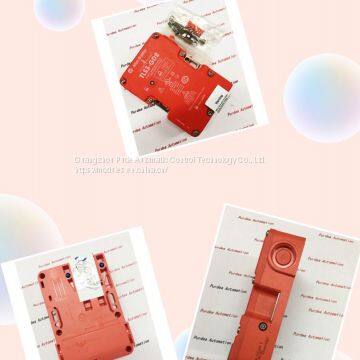

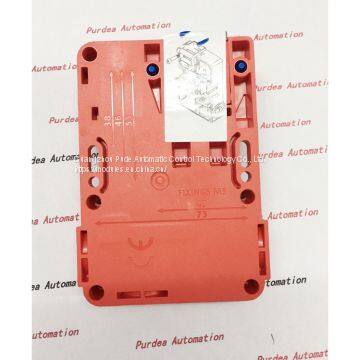

TLS1-GD2 Электромагнитный блокировочный выключатель, 440G-T27264

Примечание

TLS-GD2 - это блокировочный переключатель с положительным режимом, управляемый язычком, предназначенный для блокировки защитного ограждения машины в закрытом положении до момента отключения питания и обеспечивающий его постоянное отключение, пока защитное ограждение открыто. Переключатель имеет три контакта безопасности (нормально замкнутые) и два вспомогательных контакта (нормально разомкнутые). Голова этого блокировочного переключателя имеет два входных пазов, и она может быть повернута, чтобы обеспечить четыре точки входа для привода. Для закрытия неиспользуемого паза предусмотрен заглушной пробка.

Защитное ограждение может быть открыто только тогда, когда на внутренний соленоид TLS-GD2 подается сигнал, который освобождает механизм блокировки. Поэтому этот соленоидный блокировочный переключатель идеально подходит для машин, которые не останавливаются мгновенно, или в случаях, когда преждевременное остановка машины может вызвать повреждение инструмента и компонентов или создать дополнительную опасность.

Блокировочный переключатель безопасности выпускается в трех типах. TLS-1 GD2 и TLS-3 GD2 имеют функцию разблокировки при подаче питания. Два ручных пункта разблокировки с защитными винтами позволяют разблокировать заблокированный TLS-GD2 в случае чрезвычайной ситуации. Также может быть поставлен дополнительный вариант с разблокировкой с помощью ключа, установленного на крышке. TLS-2 GD2 имеет функцию блокировки при подаче питания. Каждый тип переключателя имеет пять наборов контактов различной формы и подходит для использования с контроллерами логики программируемыми (PLC).
TLS-1 GD2 и TLS-3 GD2 доступны с вариантами экстренного выхода. Они предназначены для защиты машин, к которым можно получить доступ всем телом. Переключатель устанавливается таким образом, чтобы кнопка экстренного выхода на задней стороне была доступна изнутри опасной зоны. Это позволяет намеренно разблокировать TLS-GD2 изнутри опасной зоны, обеспечивая возможность выхода для человека, который может оказаться запертым.
Для защиты переключателя от повреждения привода в результате неправильной установки защитного ограждения или износа защитного ограждения установлен направляющий привода из нержавеющей стали. TLS-GD2 имеет степень защиты от проникновения и влаги IP69K, что делает его подходящим для применения в тяжелых условиях мойки, таких как в пищевой и напиточной, фармацевтической, солнечной и полупроводниковой промышленности.

TLS-3 специально разработан для устранения проблем блокировки при подключении электромагнитных замковых переключателей к двухканальным реле безопасности.
