CHAPTER 1:  Opисание продукта

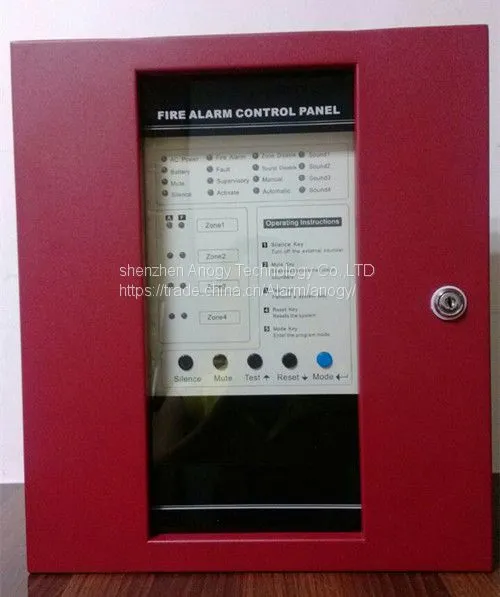

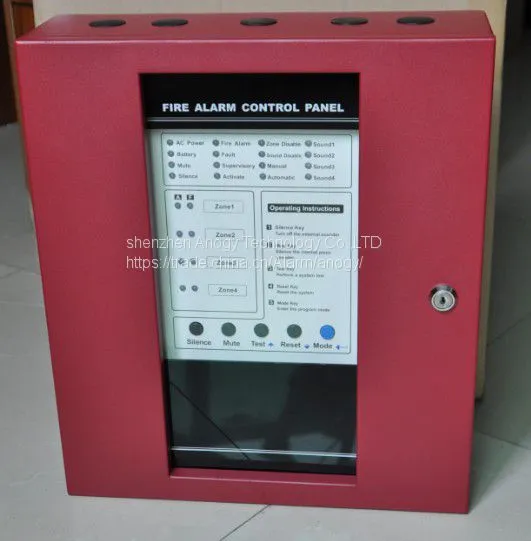

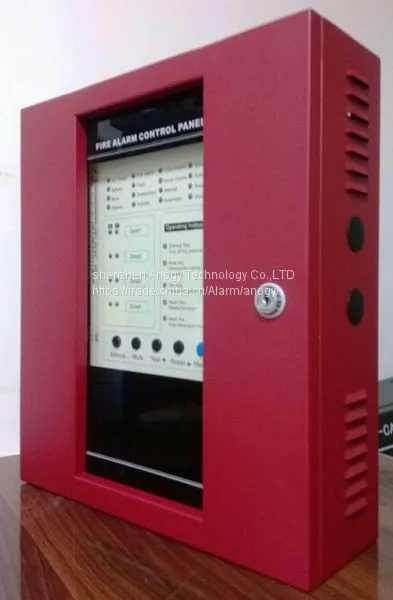

CK1000 - это контроллер автоматической пожарной сигнализации (FACP) с возможностью работы от 4 до 16 зон, использующий обычные входные устройства. Панель принимает устройства контроля потока воды, двухпроводные дымовые датчики, четырехпроводные дымовые датчики, кнопки пожарной сигнализации и другие устройства с нормально разомкнутыми контактами. Выходы включают в себя четыре цепи уведомительных устройств (NAC, ЗВУК1-4), три стандартных реле типа Форма-А (сигнализация, неисправность и контроль) и порт EIA-485 для взаимодействия с удаленными сигнализаторами и необязательными удаленными реле-модулями. Контроллер автоматической пожарной сигнализации можно программировать на месте с помощью клавиатуры панели. Он также контролирует все проводку, напряжение переменного тока и заряд батареи.

Эта серия панелей практически одинакова по применению и эксплуатации, их различия приведены в таблице 1-1. В последующих разделах будет описан CK1000 в качестве примера.

Таблица 1-1

1.1 Pродуктовые особенности

l 4,8,16 Класс B Инициативаng Device Circuits (IDCs)

✓   Все зоны принимают обычные датчики и любое устройство с нормально разомкнутым контактом

l  Четыре Class B Неiфiкаtiон Appliance Circuits (NACs)

l  Один реле сигнализации типа Форма-А

l  Один реле типа Форма-А для тревоги

l  Один реле типа Форма-А Supervisory Relay

l  3.0 ампер системы питания

l  Максимум 20 обычных детекторов в одной зоне.

l  Настройка режима автоматического/ручного управления позволяет проводить тестирование пешком.

l  Каждая зона может быть отключена.

l  Звуковый выход может быть отключен.

l  Вручную активированный звуковый выход включен.

l  Может сообщать о коротком замыкании и обрыве цепи в зонах обнаружения.

l  Проектировано с резервными батареями и предусмотрено место для двух герметизированных свинцово-кислотных батарей.

l  Функции тестирования и отключения.

1.2 Технические характеристики

Сеть переменного тока

90-270 В переменного тока, 50 Гц, 2,3 ампера

Диаметр провода: минимальный #14 AWG (2,0 мм²) с изоляцией на 600 В

Аккумулятор (только свинцово-кислотный)

Максимальная зарядная цепь: нормальная равномерная зарядка - 27,6 В при 0,8 ампере

Максимальная емкость зарядного устройства: 18 ампер-часов аккумулятора

Цепь звукового выходного устройства

Общие зоны сигнализации от 1 до 16

Работа: Все зоны класса B

Номинальное рабочее напряжение: номинально 24 В постоянного тока (пульсации = максимум 100 мВ)

Ток сигнализации: порог 15 мА

Ток короткого замыкания: максимум 42 мА

Максимальное сопротивление цепи: 100 Ом

Концевой резистор: 4,7 КОм, ½ Вт

Ток цепи датчиков достаточен для обеспечения работы двух сигнализирующих датчиков на каждой зоне

Ток в режиме ожидания: 7,26 мА

Три реле на выходе

Номинальная нагрузка контактов реле: 2,0 ампера при 30 В постоянного тока (активная нагрузка), 2,0 ампера при 30 В переменного тока (активная нагрузка)

Непереустанавливаемый rистание питания 24 ВЧ Power

Максимальное напряжение пульсаций: 10 мВRMS          Рабочее напряжение номинальное 24 voлта

Totальный постоянный ток, доступный с этого выхода, составляет до 500 мА

Рекомендуемый максимальный ndby cuрrent is 150 mA
