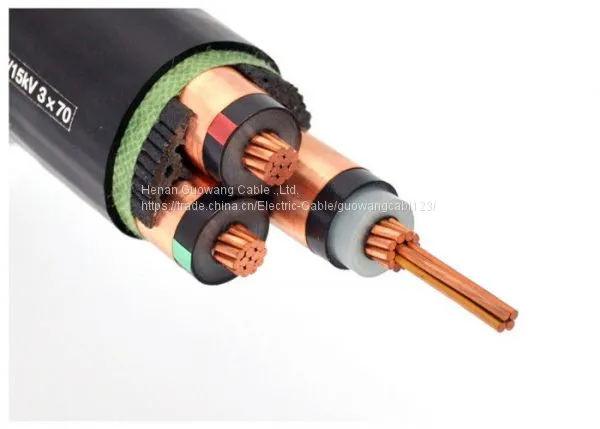

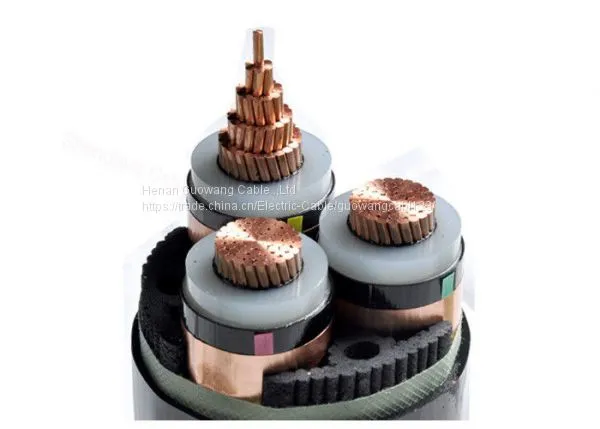

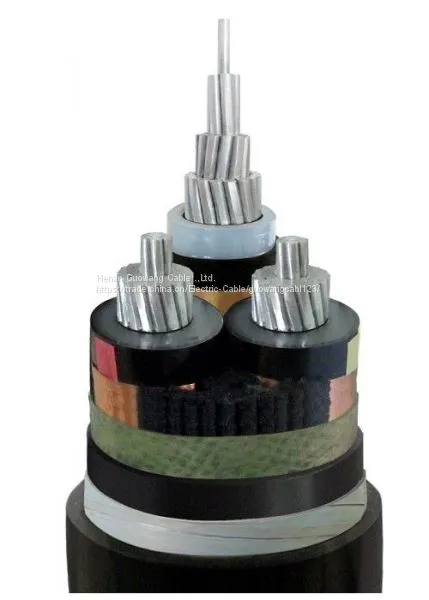

Средненапряжательный кабель с изоляцией из XLPE, бронеоболоченный силовой кабель
Применение
Средненапряжательный кабель с изоляцией из XLPE, бронеоболоченный кабель, используется для передачи и распределения электроэнергии в системах передачи и распределения электроэнергии напряжением 35 кВ и ниже. Обычно применяется в таких областях, как энергетика, строительство, горнодобывающая промышленность, металлургия, нефтехимическая промышленность и телекоммуникации, полностью заменяя масляно-бумажную изолированную силовую кабельную продукцию.
Стандарт
1.IEC 60502
2.Проектирование и производство специальных средненапряжательных кабелей по специальным требованиям заказчика.
Свойства
1. Максимально допустимая температура эксплуатации проводника для длительной работы составляет 90 градусов.
2. При коротком замыкании (максимальная продолжительность не более 5 секунд) максимальная температура проводника не должна превышать 250 градусов.
3. Кабель укладывается без ограничений по горизонтальному спаду. Температура окружающей среды при укладке не должна быть ниже 0 градусов. В противном случае кабель следует предварительно нагреть.
4. Отличные электрические характеристики, стойкость к химическому коррозии.
5. Они могут выдерживать приемлемое тяговое усилие при укладке. Они могут выдерживать тяговое усилие с внешней стороны. После горения оставляют мало дыма, без галогенов. Замедляют горение кабеля.
Конструкция
Проводник: Медь или алюминий
Форма проводника: круглозвенная или компактирована круглозвенная
Внешний вид: круглый
Изоляция: ПВХПЭ
Тип бронировки: STA (бронированная стальной лентой), SWA (бронированная стальной проволокой), AWA (бронированная алюминиевой проволокой)
Материал оболочки: ПВХ или полиэтилен
Технические характеристики
1) 3.6/6(7.2)кВ, 3.6/6.6(7.2)кВ, трехъядерный, алюминиевый или медный/ПВХПЭ/СТС/STA/ПВХ бронированный силовой кабель
|
№X Номинальное сечение проводника |
Номинальный диаметр проводника |
Номинальная толщина изоляции |
Номинальная толщина медной ленточной экранировки |
Номинальная толщина внутренней оболочки |
Номинальная толщина стальной ленточной арматуры |
Номинальная толщина ПВХ-оболочки |
Приблизительный внешний диаметр |
Приблизительный вес |
|
Алюминиевый проводник |
Медный проводник |
||||||||
№ X мм² |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
кг/м |
кг/м |
3 X 25 |
6.0 |
2.5 |
0.1 |
1.2 |
0.2 |
1.9 |
37.9 |
1.87 |
2.32 |
3 X 35 |
6.9 |
2.5 |
0.1 |
1.3 |
0.5 |
2.0 |
41.5 |
2.10 |
2.73 |
3 X50 |
8.2 |
2.5 |
0.1 |
1.3 |
0.5 |
2.0 |
44.3 |
2.37 |
3.22 |
3 X 70 |
9.7 |
2.5 |
0.1 |
1.4 |
0.5 |
2.1 |
47.9 |
2.77 |
4.00 |
3 X 95 |
11.3 |
2.5 |
0.1 |
1.4 |
0.5 |
2.2 |
51.6 |
3.21 |
4.91 |
3 X 120 |
12.8 |
2.5 |
0.1 |
1.5 |
0.5 |
2.4 |
55.4 |
3.69 |
5.84 |
3 X 150 |
14.2 |
2.5 |
0.1 |
1.5 |
0.5 |
2.5 |
58.6 |
4.15 |
6.85 |
3 X 185 |
15.9 |
2.5 |
0.1 |
1.5 |
0.5 |
2.6 |
62.5 |
4.73 |
8.11 |
3 X 240 |
18.3 |
2.6 |
0.1 |
1.6 |
0.5 |
2.7 |
68.5 |
5.62 |
10.05 |
3 X 300 |
20.4 |
2.8 |
0.1 |
1.7 |
0.5 |
2.9 |
74.5 |
6.55 |
12.11 |
3 X 400 |
23.2 |
3.0 |
0.1 |
1.9 |
0.8 |
3.2 |
83.6 |
8.78 |
15.86 |
3 X 500 |
26.4 |
3.2 |
0.1 |
2.1 |
0.8 |
3.4 |
93.0 |
10.52 |
18.85 |
2) 6/10(12)kV, 6.35/11(12)kV, Три жиловые, Алюминиевые или медные/XLPE/CTS/STA/PVC бронеоболоченные силовые кабели
Номер X Номинальное сечение проводника |
Номинальный диаметр проводника |
Номинальная толщина изоляции |
Номинальная толщина медной ленточной экранировки |
Номинальная толщина внутреннего кожуха |
Номинальная толщина стальной ленточной арматуры |
Номинальная толщина ПВХ кожуха |
Приблизительный внешний диаметр |
Приблизительный вес |
|
Алюминиевый проводник |
Медный проводник |
||||||||
Номер X мм2 |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
кг/м |
кг/м |
3 X 25 |
6.0 |
3.4 |
0.1 |
1.3 |
0.5 |
2.0 |
43.4 |
2.16 |
2.61 |
3 X 35 |
6.9 |
3.4 |
0.1 |
1.3 |
0.5 |
2.0 |
45.4 |
2.36 |
2.99 |
3 X50 |
8.2 |
3.4 |
0.1 |
1.4 |
0.5 |
2.2 |
48.8 |
2.69 |
3.54 |
3 X 70 |
9.7 |
3.4 |
0.1 |
1.5 |
0.5 |
2.3 |
52.4 |
3.10 |
4.33 |
3 X 95 |
11.3 |
3.4 |
0.1 |
1.5 |
0.5 |
2.4 |
56.1 |
3.56 |
5.26 |
3 X 120 |
12.8 |
3.4 |
0.1 |
1.5 |
0.5 |
2.5 |
59.5 |
4.04 |
6.19 |
3 X 150 |
14.2 |
3.4 |
0.1 |
1.5 |
0.5 |
2.6 |
62.7 |
4.49 |
7.19 |
3 X 185 |
15.9 |
3.4 |
0.1 |
1.6 |
0.5 |
2.6 |
66.6 |
5.12 |
8.49 |
3 X 240 |
18.3 |
3.4 |
0.1 |
1.7 |
0.5 |
2.8 |
72.4 |
5.99 |
10.42 |
3 X 300 |
20.4 |
3.4 |
0.1 |
1.8 |
0.5 |
3.0 |
77.5 |
6.86 |
12.42 |
3 X 400 |
23.2 |
3.4 |
0.1 |
1.9 |
0.8 |
3.2 |
85.4 |
8.97 |
16.05 |
3 X 500 |
26.4 |
3.4 |
0.1 |
2.0 |
0.8 |
3.4 |
93.7 |
10.65 |
19.50 |
3) 8.7/10(15) кВ, трехъядерный силовой кабель с алюминиевым или медным проводником/XLPE/CTS/STA/PVC с броневой оболочкой
№ Х Номинальное сечение проводника |
Номинальный диаметр проводника |
Номинальная толщина изоляции |
Номинальная толщина медной ленточной экранировки |
Номинальная толщина внутренней оболочки |
Номинальная толщина стальной ленточной брони |
Номинальная толщина ПВХ-оболочки |
Приблизительный внешний диаметр |
Приблизительный вес |
|
Проводник из алюминия | |||||||||
Медный проводник
Номер X мм²
мм
мм
мм
мм
мм
мм
мм
кг/м
кг/м
3 X 25
6.0
4.5
0.1
1.4
0.5
2.1
48.6
2.53
2.98
3 X 35
6.9
4.5
0.1
1.4
0.5
2.2
50.7
2.76
3.39
3 X50
8.2
4.5
0.1
1.5
0.5
2.3
53.9
3.10
3.95
3 X 70
9.7
4.5
0.1
1.5
0.5
2.4
57.4
3.51
4.74
3 X 95
11.3
4.5
0,1
1,5
0,5
2,6
61,2
4,05
5,75
3 X 120
12,8
4,5
0,1
1,6
0,5
2,6
64,7
4,56
6,72
3 X 150
14.2
4.5
0.1
1.6
0.5
2.7
67.9
5.04
7.74
3 X 185
15.9
4.5
0.1
1.7
0.5
2.8
71.9
5.66
9.04
3 X 240
18.3
4.5
0.1
1.8
0.5
3.0
77.7
6.56
11.00
3 X 300
20.4
4.5
0.1
1.9
0.8
3.2
84.1
8.39
13.96
3 X 400
23.2
4.5
0.1
2.0
0.8
3.3
90.5
9.71
16.79
3 X 500
26.4
4.5
0.1
2.1
0.8
3.5
98.8
11.45
20.57
4) 12/20(24)kV, 12.7/22(24)kV, Три жилы, силовой кабель с алюминиевой или медной жилой, XLPE-изоляцией, медной ленточной экранной оболочкой, стальной ленточной броневой оболочкой и PVC внешней оболочкой
№ Х Номинальное сечение проводника |
Номинальный диаметр проводника |
Номинальная толщина изоляции |
Номинальная толщина медной ленточной экранирующей оболочки |
Номинальная толщина внутренней оболочки |
Номинальная толщина стальной ленточной броневой оболочки |
Номинальная толщина поливинилхлоридной оболочки |
Приблизительный общий диаметр |
Приблизительный вес |
|
Алюминиевый проводник |
Медный проводник |
||||||||
Номер X мм² |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
кг/м |
кг/м |
3 X 35 |
6.9 |
5.5 |
0.1 |
1.5 |
0.5 |
2.4 |
55.6 |
3.14 |
3.77 |
3 X50 |
8.2 |
5.5 |
0.1 |
1.5 |
0.5 |
2.5 |
58.6 |
3.49 |
4.34 |
3 X 70 |
9.7 |
5.5 |
0.1 |
1.5 |
0.5 |
2.6 |
62.1 |
3.93 |
5.16 |
3 X 95 |
11.3 |
5.5 |
0.1 |
1.6 |
0.5 |
2.6 |
65.7 |
4.46 |
6.16 |
3 X 120 |
12.8 |
5.5 |
0.1 |
1.7 |
0.5 |
2.7 |
69.4 |
5.00 |
7.15 |
3 X 150 |
14.2 |
5.5 |
0.1 |
1.7 |
0.5 |
2.8 |
72.6 |
5.49 |
8.19 |
3 X 185 |
15.9 |
5.5 |
0.1 |
1.8 |
0.5 |
3.0 |
76.9 |
6.16 |
9.53 |
3 X 240 |
18.3 |
5.5 |
0.1 |
1.9 |
0.8 |
3.2 |
83.9 |
7.87 |
12.31 |
3 X 300 |
20.4 |
5.5 |
0.1 |
2.0 |
0.8 |
3.2 |
88.6 |
8.96 |
14.52 |
3 X 400 |
23.2 |
5.5 |
0.1 |
2.1 |
0.8 |
3.5 |
95.4 |
10.35 |
17.43 |
3 X 500 |
26.4 |
5.5 |
0.1 |
2.2 |
0.8 |
3.7 |
103.7 |
12.45 |
20.23 |
