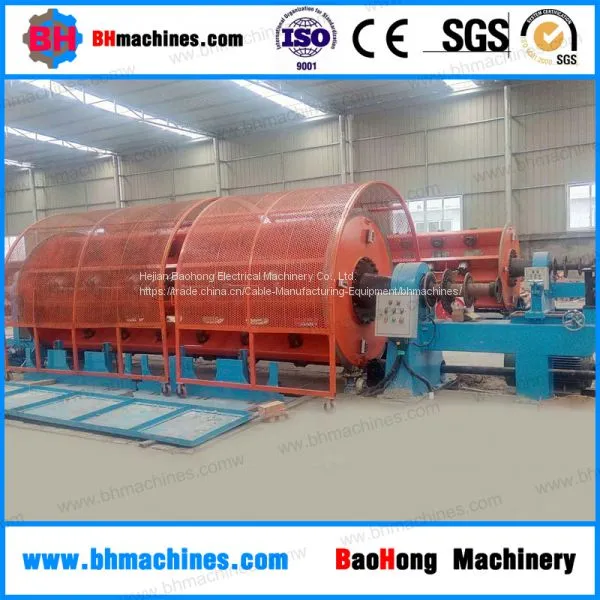

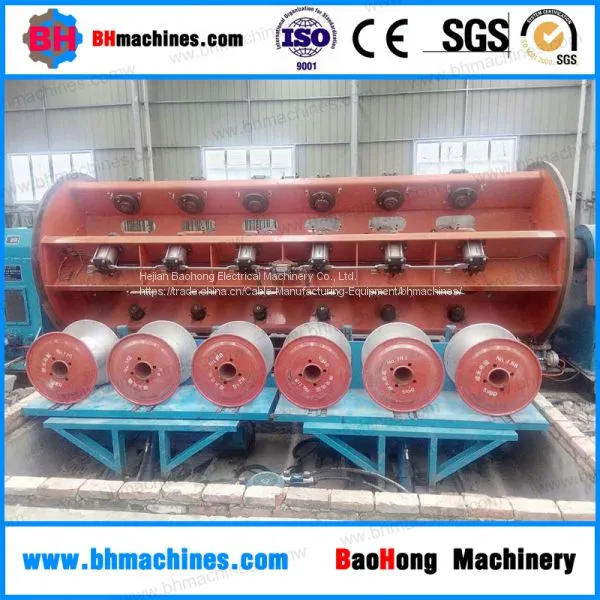

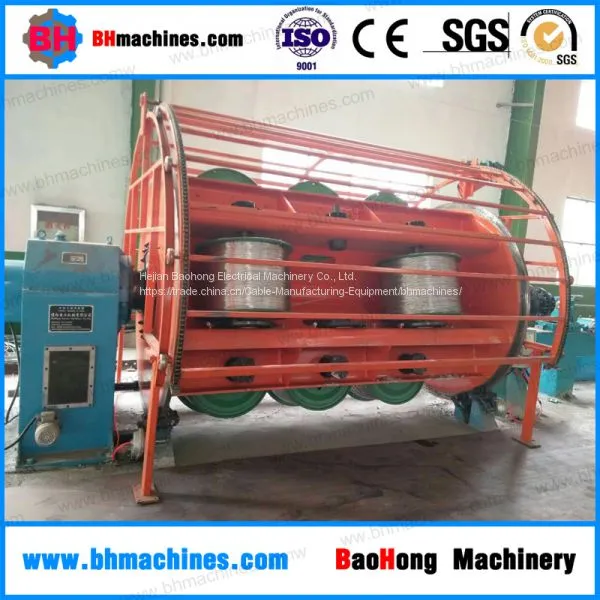

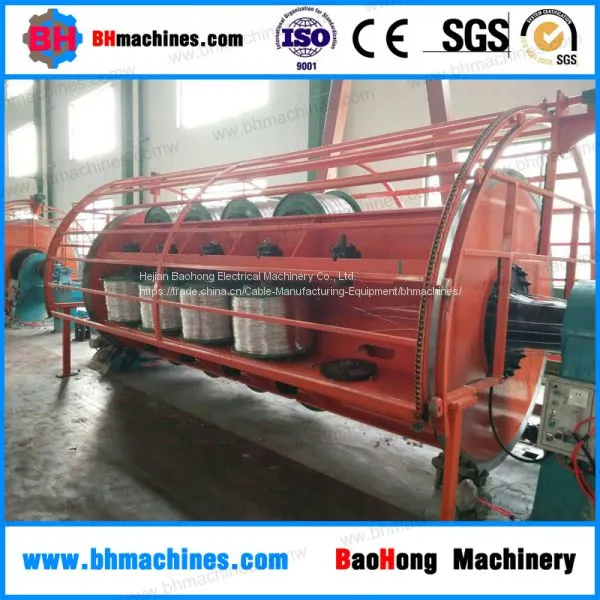

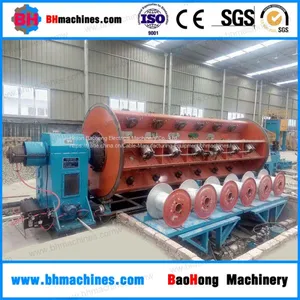

Rigid Strander Line Rigid Frame Stranding Machine Rigid Stranding Machine for Cable Conductor
Особенности:
1) Жесткая шпилечная машина используется для шпиления медных, алюминиевых и алюминиевых сплавных проводников и проводов большого сечения и большой длины.
2) Шпиление сжатием, уплотненных круглых или секторных (прямых или предварительно закрученных) проводников по требованиям заказчика.
3) Мы также производим эту клетчатую шпилечную машину по индивидуальным требованиям заказчика.
4) Жесткая рамная шпилечная машина оснащена клеткой для шкивов 1+6+12+18+24+30+36.
5) Шкивы: 500 мм, 630 мм, 710 мм по стандарту DIN 46397 / модифицированные.
6) Накладной тяжелонагруженный жесткий клетчатый шпилечный станок, клетки поддерживаются на самоустанавливающихся роликовых подшипниках на обоих концах. Полностью закрытая передача, централизованная система смазки подшипников, привод к клеткам.
7) Высокая эффективность и скорость. Максимальная скорость клетки - 253 об/мин. Максимальная скорость линии - 62,3 м/мин.
8) Электрический / ручной привод шкивов с системой безопасности. Установлен датчик обрыва провода на каждом шкиве.
9) Загрузка групп шкивов гидравлическим способом с половой установкой. Загрузчики на тележках с боковой подачей также доступны по выбору.
10) Наклонный двухколесный катушный барабан, подходящий для тяжелых уплотняющих нагрузок. Диаметр 1500 мм - 2500 мм. Сила тяги - 10000 кг.
11) Дисковый пневматический тормоз для клетки.
12) Оборудован ПЛК, по выбору.
Основные данные:
Модель (Машина для жесткого скрутания) | JLK-500 | JLK-630 | JLK-710/720 | |
Диаметр одиночной проволоки | Медь | φ1.5-5 мм | φ1.5-5 мм | φ1.5-5 мм |
Алюминий | φ1.5-5 мм | φ1.5-5 мм | φ1.5-5 мм | |
Максимальный наружный диаметр жгутового проводника | φ35-55 мм | φ35-55 мм | φ35-55 мм | |
Шаг скрутки | Скрутка на 6 котушек | 40-719 мм | 51-896 мм | 54-963 мм |
Скрутка на 12 котушек | 40-719 мм | 51-896 мм | 54-963 мм | |
Скрутка на 18 котушек | 44-793 мм | 63-1056 мм | 57-1012 мм | |
24-Боббинный канатный барабан | 51-924 мм | 71-1246 мм | 66-1190 мм | |
30-Боббинный канатный барабан | 57-1028 мм | 87-1553 мм | 79-1403 мм | |
Скорость вращения | 6-Боббинный канатный барабан | 230.6 об/мин | 180.1 об/мин | 150.6 об/мин |
12 Bobbin Stranding Cage | 230.6 об/мин | 180.1 об/мин | 150.6 об/мин | |
18 Bobbin Stranding Cage | 208.5 об/мин | 155 об/мин | 142.6 об/мин | |
24 Bobbin Stranding Cage | 179 об/мин | 130.1 об/мин | 122.3 об/мин | |
30 Bobbin Stranding Cage | 161.8 об/мин | 115.9 об/мин | 102.7 об/мин | |
Капстан | Диаметр колеса капстана | 2000 мм | 2000 мм | 2000 мм |
Максимальная сила протяжки | 30 т | 30 т | 40 т | |
Предварительный спиральный механизм | Шаг | 500-2500 мм | 500-2500 мм | 500-2500 мм |
Мощность двигателя | 90 КВт | 110 КВт | 130 КВт | |
Размер катушки | 500*375*127 | 630*475*127 | 710*530*127 | |
Центральная катушка для разматывания | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
Катушка для наматывания | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
Максимальная линейная скорость протяжки | 69 м/мин | 69 м/мин | 62 м/мин | |
Центральная высота | 1000 мм | 1100 мм | 1100 мм | |
