Контрольная плата для LED-дисплея с разрешением Full HD, VGA+HDMI

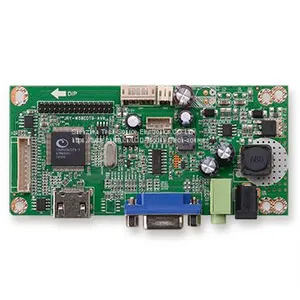

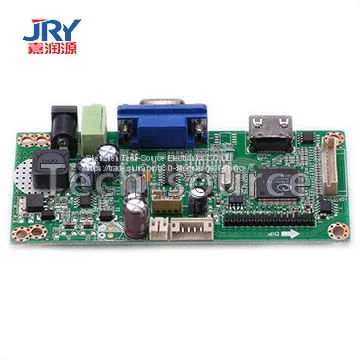

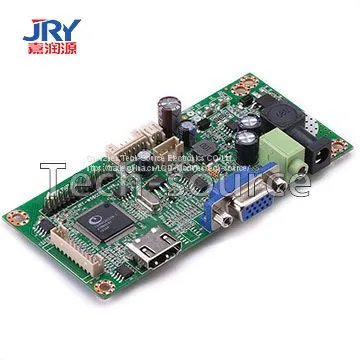

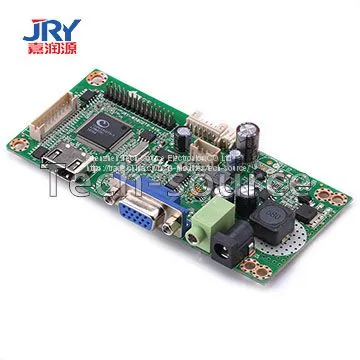

JRYP19B - F12D (400 ma) представляет собой новую интеграцию основной платы управления светодиодным подсветным драйвером и жидкокристаллическим дисплеем. Решение основной платы управления использует интеграционную схему TSUMU58CDT9-1 + BIT3267.
Основной чип представляет собой самый новый чип полупроводниковой компании Stars - TSUMU58CDT9-1. Константный токовый драйвер подсветки представляет собой схему BIT3267 высокой производительности компании BITEK из Тайваня. Константный токовый драйвер подсветки имеет идеальную функцию защиты от короткого замыкания, обеспечивая высокоточное управление константным током выходного тока.

Светодиодный подсветный драйвер оснащен методом регулирования яркости постоянного тока (DC dimming control), максимальный выходной ток привода тока, установленный аппаратно, составляет 400 мА. Одна подсветная питательная установка может быть совместима с светодиодными панелями мощностью до 20 Вт.
Светодиодный подсветный драйвер при выходном токе 400 мА может регулировать максимальный выходной ток привода с помощью программного обеспечения.
Мастер-чип напряжения привода светодиодной подсветки (BIT3267) автоматически регулирует выходное напряжение в зависимости от нагрузки светодиодного экрана и светодиодных ламп.

На основной плате зарезервированы часто используемые интерфейсы светодиодной подсветки, которые совместимы с большинством распространенных на рынке светодиодных панелей.
Поддерживаются светодиодные панели с разрешением 1920 * 1080p и ниже.

Он осуществляет преобразование сигналов от аналогового сигнала VGA персонального компьютера или цифрового сигнала HDMI в сигнал LVDS для поддержки модуля ЖК-дисплея.
Поддерживается вход сигнала HDMI, вход HDMI поддерживает сигналы интерфейса HDMI1.3, HDMI1.4, стандарты HDCP1.2, DVI1.0.
Данное решение предназначено главным образом для сопряжения с TFT светодиодными панелями. Максимальное достижимое разрешение составляет WXGA, с имитацией представления входного сигнала R, G, B. Поддерживается воспроизведение цвета в 24-битном формате, до 16.7 миллионов пикселей, частота ADC составляет 165 МГц.
Имеет специальные функции, такие как DCR (динамическая регулировка контраста), цветовой движок, что обеспечивает более яркое, разноцветное и реалистичное воспроизведение цвета. Вместе с тем поддерживается функция HDCP.
Может осуществлять автоматическую синхронизацию с помощью автоматического обнаружения.
Метод синхронизации требует разделения сигналов синхронизации строк и полей. Имеет изящный стиль интерфейса OSD, широкий выбор языков OSD.
