Прокатные рулоны для продольной резки 5x1500 мм могут разматывать, продольно резать и наматывать крупные стальные рулоны в соответствии с требуемыми стандартами ширины.
Прокатные рулоны для продольной резки 5x1500 мм Параметры линии (для справки)
Параметры стальных рулонов
1.Сырье: ST37
2.Предел текучести сырья: σs≤235 МПа σb≤500 МПа
3.Толщина сырья: 4,5~5,0 мм
4.Ширина рулона: 1000~1500 мм
5.Внутренний диаметр подходящих рулонов: Φ508/Φ610/Φ760
6.Внешний диаметр подходящих рулонов: Φ1000~Φ1700 мм
7.Грузоподъемность для рулонов: максимум 25 тонн
Параметры готовых изделий
1.Количество продольно нарезанных частей:
4,5 мм≤t≤5 мм, 10 частей
2.Минимальная ширина продольной резки: ≥50 мм
3.Толеранс ширины продольной резки: ≤±0,1 мм
4.Точность прямолинейности продольной резки: ≤0,8 мм/1000 мм
5.Внутренний диаметр наматываемого рулона: Φ508 мм
6.Внешний диаметр наматываемого рулона: ≤Φ1700 мм
Другие параметры
1. Скорость резки: ≤60 м/мин
2. Режим резки: Динамическое сдвиговое резание, резание с натяжением
3. Источник питания: 380В/50Гц, трехфазная сеть с пятипроводной системой
4. Общая мощность: 280 кВт
5. Двигатели привода:
Пятивалковая выравнивающая машина: двигатель постоянного тока с регулируемой скоростью, мощность 30 кВт
Резающая машина: двигатель постоянного тока с регулируемой скоростью, мощность 55 кВт
6. Площадь размещения: Длина 29 м x Ширина 9,5 м x Высота 4 м
7. Направление работы: Слева направо (при обращении к линии со стороны операционного стола)
8. Количество операторов: Два квалифицированных рабочих, два обычных рабочих
9. Цвет оборудования: По запросу клиента
Резка рулонов 5x1500 мм Обобщение и конфигурация линии
1. Тележка для рулонов (включая монтажное основание) 1 комплект
2. Гидравлический размотчик 1 комплект
3. Установка для выравнивания и подачи головки рулона 1 комплект
4. Машина для протяжки и выравнивания материала 1 комплект
5. Машина для резки головки рулона 1 комплект
6. Накладной накопитель 2 комплекта
7. Руководящая установка 1 комплект
8. Резающая машина 1 комплект
9. Машина для намотки обрезков 2 комплекта
10. Станция регулирования натяжения 1 комплект
11. Перемоточная машина (включая опорный рычаг, распределитель) 1 комплект
12. Выходная тележка для перемоточного устройства 1 комплект
13. Гидравлическая и смазочная система 1 комплект
14. Электрическая система 1 комплект
Резка рулонов 5x1500 мм Технологическая процедура
Загрузка → Разматывание → Выравнивание → Обрезка головки рулона → Накопительный барабан → Направление → Распилование → Накопительный барабан → Контроль натяжения → Перемотка → Снятие с линии

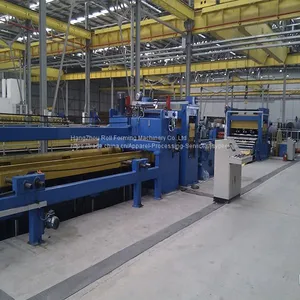

Весь Линия рассечения рулонов 5x1500 мм
Упаковка и отгрузка рассеченных рулонов 5x1500 мм
