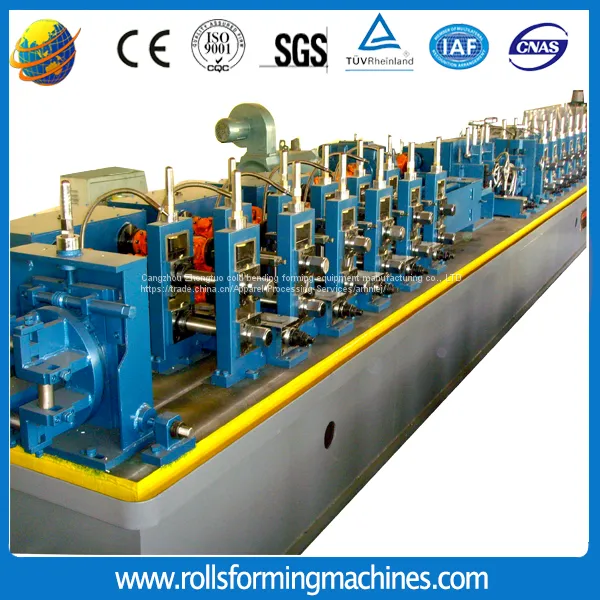

HG50 Конструкционная трубопрокатная машина - машину валкового профилирования труб из стали
Технические характеристики трубопрокатной машины HG50:
1. Диаметр трубы: Ø10–Ø60 мм
Толщина стенки трубы: 0,5–3,0 мм
2. Квадратная труба: 10X10 мм –60X60 мм
Прямоугольная труба: 20X40 мм –40X60 мм
Толщина стенки трубы: 0,5 –3,0 мм
3. Длина трубы: 6-12 м
4. Допуск по длине: 0-6 мм
b) Технические характеристики ленты стали
1. Материал: Низкоуглеродистая сталь (σb≤500 МПа, σs≤235 МПа)
2. Лента стали: Внутренний диаметр: Φ470-Φ510 мм
Внешний диаметр: Φmax=1500 мм
Ширина полосы стали: 40 мм-240 мм
Толщина полосы стали: 0,8 мм-3,0 мм
Максимальная масса: 2,0 т
c) Электропитание
1. Мощность двигателя: AC380В±10%, 3 фазы, 50 Гц±1,0%
2. Питание управления: AC220В±10%, 1 фаза, 50 Гц ±1,0%
d) Установленная электрическая мощность: приблизительно 250 кВт
e) Холодная вода
1. Резервуар для высокочастотного оборудования: 15 м³, один комплект
2. Резервуар для циркулирующей охлаждающей воды: 15 м³, один комплект
f) Сжатый воздух
1. Давление: 0,4 МПа
2. Поток: 0,8 м³/ч
g) Производственная мощность
Годовой выпуск: 25000 тонн, в зависимости от количества рабочих дней в году, длительности рабочего дня и продукции.
h) Скорость линии: 30 - 90 м/мин
IV. Состав оборудования и основные параметры отдельных агрегатов:
1. Двухголовый разматыватель
1.1. Описание: Поворотный тип для удобной замены рулонов, с пневматическим тормозом
1.2. Параметры:
- Ширина рулона: макс. 240 мм
- Внешний диаметр рулона: макс. Ø1500 мм
- Внутренний диаметр рулона: Ø 470 - Ø 510 мм
- Масса рулона: макс. 2,0 тонны
1.3. Расширение сердечника пневматическим способом
1.4. Поворот положения сердечника должен быть ручным
4.1.1 Уровнялка входа в станок с пятивалковой пассивной выравнивающей системой, одна пара подающих валков, две пары вертикальных валков
4.1.2 Формовочный станок состоит из:
- Ведущий станок: 7 наборов (горизонтальный)
- Валу ведущего станка: Ø60 мм
- Материал вала: 40Cr
- Боковой валковый станок: 8 наборов (вертикальный)
- Валу бокового валкового станка: Ø40 мм
- Материал вала: 40Cr
- Коробка передач и универсальный шарнир: 7 наборов
- Материал коробки передач: литой сталь
- Материал шестерни: 20CrMnTi
- Основной электродвигатель: 55 кВт модель: Z4-200-31 1 набор
- Основной редуктор: ZLY224 1 набор
4.2 Коробка передач и универсальный шарнир калибрующего станка
4.2.1 Калибрующий станок состоит из:
- Ведущий станок: 5 наборов (горизонтальный)
- Валу ведущего станка: Ø60 мм
- Материал вала: 40Cr
- Боковой валковый станок: 5 наборов (вертикальный)
- Валу бокового валкового станка: Ø40 мм
- Материал вала: 40Cr
- Коробка передач и универсальный шарнир: 5 наборов
- Материал коробки передач: литой сталь
- Материал шестерни: 20CrMnTi
- Основной электродвигатель: 55 кВт Модель: Z4-200-31 1 набор
- Основной редуктор: ZLY224 1 набор
- 2 набора одноколового туркса с 4 роликами*2 набора
- Одна измерительная роль с пневмоцилиндром для ЧПУ летучей пилы

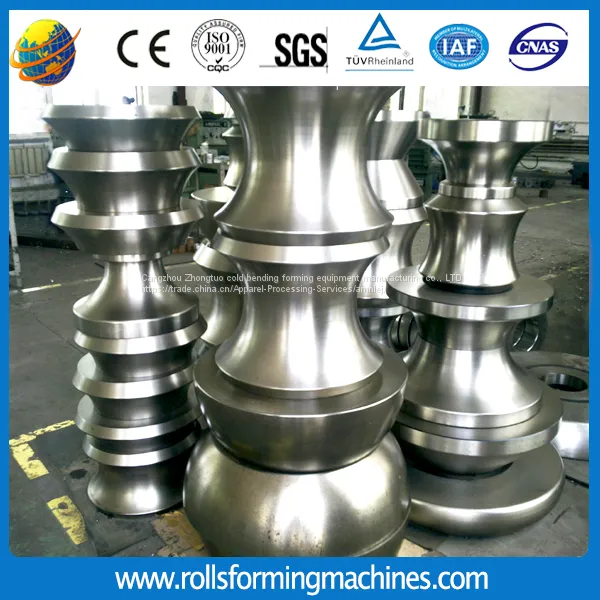

На следующей картинке показан материал для штампа станка для сварной трубы HG50.
