Nextion Enhanced NX3224K024 - Универсальный сенсорный дисплей HMI размером 2.4''

Улучшенные версии Nextion более мощны, чем стандартные. По сравнению с базовыми дисплеями Nextion улучшенные версии получили некоторые новые функции, такие как: поддержка встроенного RTC, поддержка сохранения данных на Flash, поддержка GPIO, большая емкость Flash-памяти и более высокая тактовая частота процессора. Улучшенная серия Nextion представлена в 7 размерах от стандартного 2,4'' до 7,0''.

Nextion Enhanced NX3224K024 - мощный 2,4'' TFT-дисплей с человеко-машинным интерфейсом (HMI), с объемом Flash-памяти для хранения данных 16 МБ, EEPROM объемом 1024 байта и большей оперативной памятью объемом 3584 байта. Благодаря поддержке GPIO клиенты теперь могут использовать Nextion для управления внешними устройствами.

Nextion - это решение для бесперебойного человеко-машинного интерфейса (HMI), которое обеспечивает интерфейс управления и визуализации между человеком и процессом, машиной, приложением или прибором. Nextion применяется преимущественно в сфере Интернета вещей (IoT) или потребительской электроники. Это лучшее решение для замены традиционных ЖК-дисплеев и светодиодных нумикаторов.

Nextion включает в себя аппаратную часть (ряд TFT-платок) и программную часть (редактор Nextion). Плата TFT Nextion использует только один последовательный порт для связи. Это позволяет пользователям избежать хлопот с подключением проводов. Мы заметили, что большинство инженеров тратят много времени на разработку приложений, но получают неудовлетворительные результаты. В качестве решения этой ситуации редактор Nextion имеет множество компонентов, таких как кнопки, текст, индикатор прогресса, ползунок, приборная панель и т. д., чтобы обогатить дизайн интерфейса. А функция перетаскивания и размещения обеспечивает, что пользователи тратят меньше времени на программирование, что сократит на 99% объем ваших работ по разработке. С помощью этого редактора WYSIWYG разработка графического пользовательского интерфейса - дело птичье. Легко адаптировать HMI семейства Nextion к существующим проектам - пользователям нужно просто обеспечить ему UART.

Примечание: есть небольшая тестовая плата питания и провод для проверки достаточности электропитания. Пожалуйста, смотрите изображение ниже, чтобы узнать, как использовать это.

Посмотрите на удивительные возможности этого продукта ниже.

• Поддерживает встроенный RTC

• Поддерживает GPIO

• Интерфейс SD-карты: поддерживается максимум 32 Гб Micro TF/SD-карта (формат файлов FAT32)

• Память для хранения данных на флешке: 16 МБ

• EEPROM: 1024 байта

• Оперативная память: 3584 байта

• Буфер команд: 1024 байта

• Цвета: 65К (65536) цветов

• Разрешение: 320×240 пикселей

• Регулируемая яркость: 0~180 нит - интервал регулировки 1%

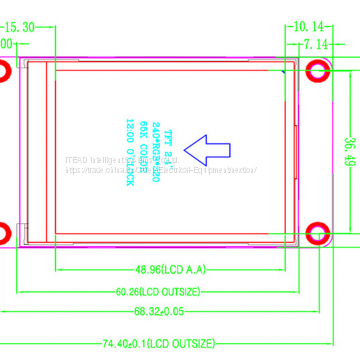

• Видимый район: 48.96 мм (Д)×36.72 мм (Ш)

• Размеры: 74.4 (Д)×42.72 (Ш)×5.8 (В) мм

• Тип сенсорного экрана: резистивный

• Подсветка: LED

• Средняя продолжительность службы подсветки: >30 000 часов

• Нетто вес: 25.8 г

• Рекомендуемое питание: 5 В 500 мА постоянного тока

1× 2.4" Nextion Enhanced HMI Display

1× плата для тестирования блока питания

1× кабель Grove с 4 контактами
