#50 Крепежные зажимы для лужевой подложки и SMT-фикстуры при сборке печатных плат для фиксации ПП
Основные характеристики
Место производства: Гуандун, Китай (материк)
Модель: CATOS-HD#50
Назначение: Позиционирование и фиксация
Материал: Пластик
Конструкция: Пружинный зажим
Стандартный или нестандартный: Стандартный
Компоненты продукта: Набор из 3 деталей

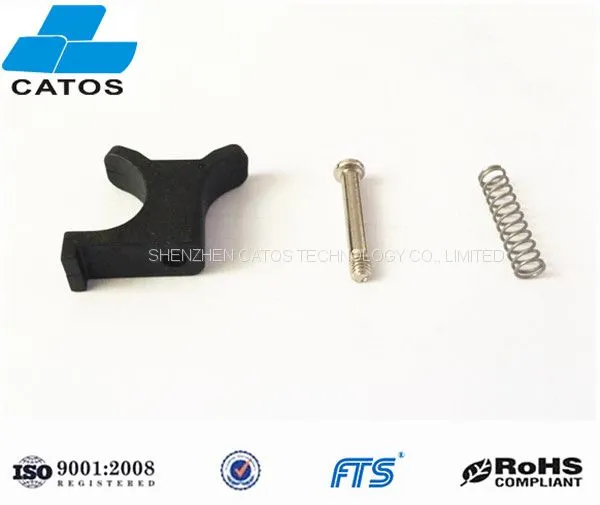

Состав набора: винт, пружина и пластиковая деталь
Тип: Односторонние крепежные зажимы
Применение: Аксессуары для лужевой подложки
Вес набора: 7 г
Сервис: Технические чертежи доступны
Пробный образец: Доступен бесплатно
Сертификат: Отчет FTS
Технические характеристикиКрепежные зажимы для лужевой подложки
1. Пробные образцы бесплатно.
2. Теплоустойчивый.
3. Установите подложку печатной платы таким образом, чтобы избежать ее смещения.
I. Характеристики
1) Спроектирована специально для использования в процессе волновой пайки.
2) В основном состоит из литьевого пластикового элемента, пружины, винтов и втулки.
3) Рабочая температура: 200 градусов, максимальная температура 280 градусов (10 - 20 секунд).
4) Действие заключается в прижатии печатной платы, чтобы защитить ее от смещения и поднятия в процессе волновой пайки, тем самым обеспечить отличное качество пайки.
II. Функция и применение
Используется для позиционирования подложки печатной платы в лотках, приспособлениях и трафаретах для волновой пайки, чтобы защитить подложку печатной платы от смещения и поднятия.
МАТЕРИАЛ: | Высокотемпературный полимер |
ТЕМПЕРАТУРНАЯ НАГРУЗКА: | (>200° C) |
МЕТАЛЛОВЫЕ ДЕТАЛИ: | Фиксация предварительно монтируется вместе с, |
IV. Сервис:
1). Доступен технический чертеж держателей №50.
2). CATOS распространяет продукты для отрасли инструментов для монтажа печатных плат, такие как крепежные элементы, фиксаторы и зажимы для паяльных подложек/установочных приспособлений.
V. Процесс упаковки:
1). 500 штук в пакет, упакованный в полиэтиленовый пакет.
2). Затем поместить в бумажный короб размером 400 мм x 300 мм x 300 мм.
3). Наконец, упаковать защитной пленкой из полиэтилена.
Важное примечание: предложения клиентов приветствуются.
Образцы и технические чертежи продукции доступны вам бесплатно. Ваши запросы приветствуются! Если у вас есть вопросы, пожалуйста, свяжитесь со мной. Я сделаю все возможное, чтобы обслужить вас.
