Центр поддержкиСенсор на основе Rogowski-коил
Сопутствующие товары

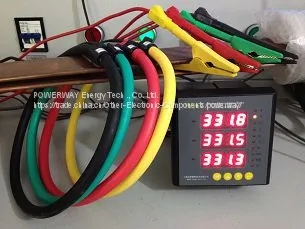

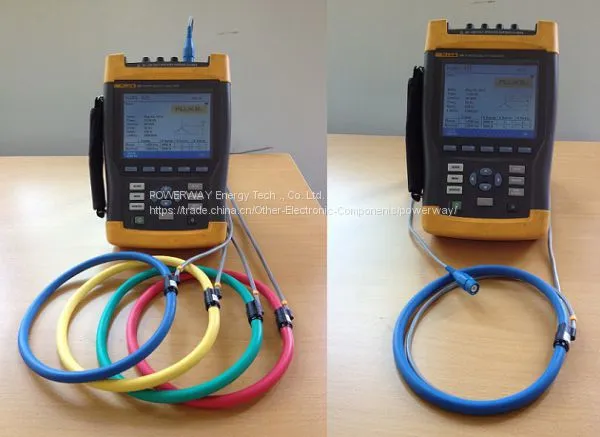

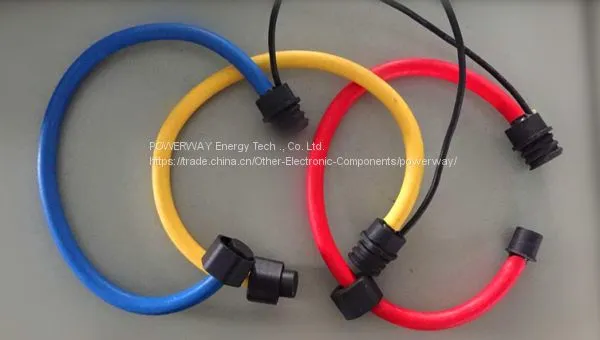

Гибкая rogowski-обмотка
RosCoils имеет открытую петлевую структуру, может быть использована для измерения тока крупных размеров (размер проводника ≥ 3 м), некруглых или узких проводников (особенно в случаях, когда традиционный щипцовый токовый датчик не может измерять ток, гибкий rogowski-датчик тока может сделать это удобно). Проводник, через который проходит измеряемый ток, может проходить через обмотку без разрезания. Он может регистрировать ток в rogowski-обмотке и измерять ток в измеряемом проводнике.
Высокоточный rogowski-датчик тока A-FCT
|
Применение: ● Электросчетчики |
Технические характеристики:
Диапазон тока (эффективное значение) |
0 - 50000 А переменного тока |
Выходной сигнал (di/dt) |
240 мВ/1000 А при 60 Гц |
200 мВ/1000 А при 50 Гц | |
Точность (типовая) |
±0,5% от показания (самая точная позиция, 25℃) |
Линейность (от 10% до 100% от диапазона) |
±0,2% от показания |
Пропускная полоса (-3 дБ) |
2 Гц - 100 кГц |
Толеранс чувствительности выходного сигнала |
±2% |
Максимальное время отклика (от 10 до 90%) |
1 мкс |
Фазовая ошибка |
≤1% |
Чувствительность к положению проводника |
±1% от показания |
Рабочая температура |
-20℃ до 70℃ |
| Номинальный ток (А) | Длина катушки (мм) | Длина кабеля (м) | Цвет |
| 250A | 300 мм | 1 м | Чёрный |
| 500A | 520 мм | 2 м | Жёлтый |
| 900A | 800 мм | 3,5 м | Красный |
| - | - | - | Зелёный |
| 50000A | Пользовательские длины | Пользовательские длины | Синий |
Например: FCT-1000-300-1-B означает, что эта высокоточная гибкая rogowski-цепика имеет номинальный первичный ток 1000A, катушку диаметром 300 мм, кабель длиной 1 м и чёрный цвет.
| Доступные разъемы для rogowski-колец | ||||
| BNC | RJ45 | RJ12 | банановый тип | 6-контактный S-video |
