MEGATRO 750KV 7A1-ZB2 тангенциальная опорная башня электропередачи

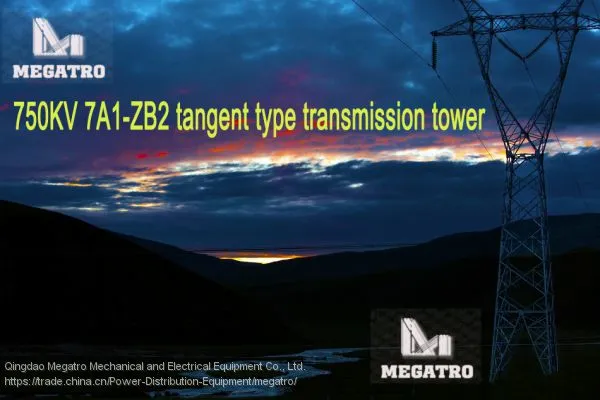

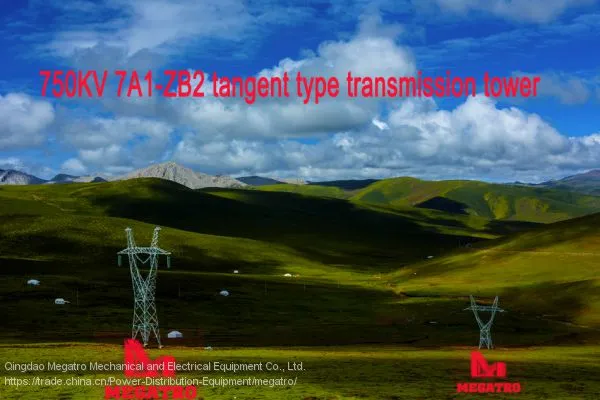

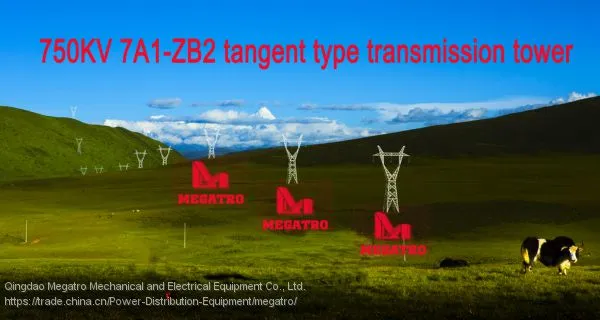

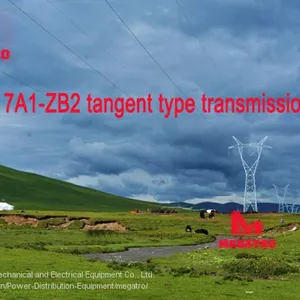

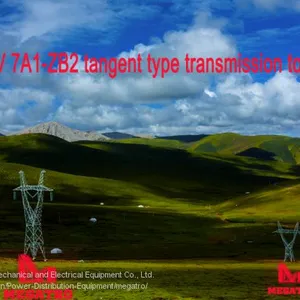

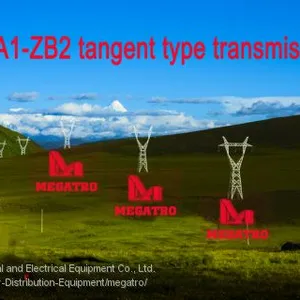

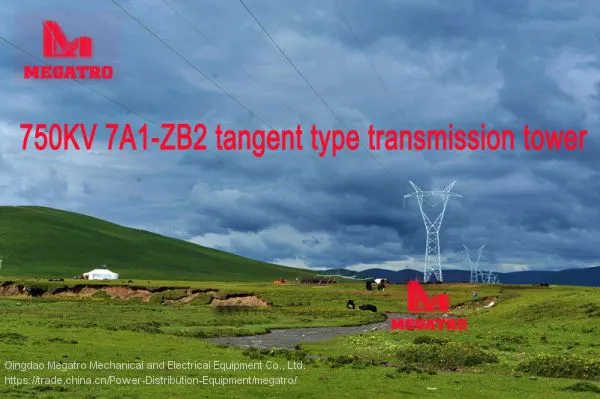

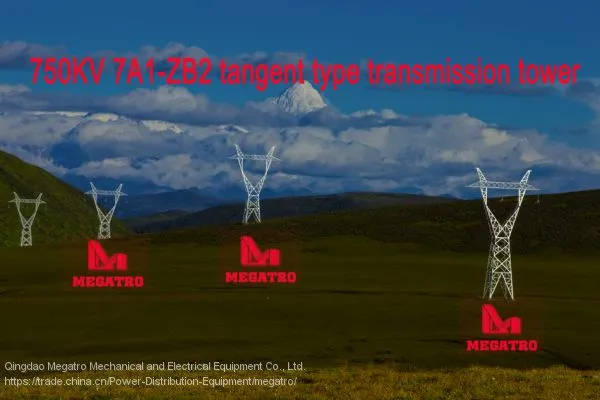

Это фото относится к нашей 750KV 7A1-ZB2 тангенциальной опорной башне электропередачи, она широко используется на нашем китайском рынке. Некоторые технические характеристики этой башни следующие:
1 климатические условия
Параметр |
Температура (℃) |
Скорость ветра (м/с) |
Толщина льда (мм) |
Максимальная температура |
40 |
0 |
0 |
Минимальная температура |
-30
0
0
Толщина льда
-5
10
10
Базовая скорость ветра
-5
27
0
Условия установки
-15
10
0
Годовая температура
10
0
0
Молниеносный перепад напряжения
15
10
0
Перепад напряжения в процессе работы
10
15
0
2 Технические характеристики провода и OPGW
|
Пункт |
Провод |
OPGW |
|
LGJ-400/50 |
JLB20A-150 |
||
|
конструкция |
AL |
54×3.07 |
|
Сталь (сталь с алюминиевой оболочкой) |
7×3.07 |
19×3.15 |
|
Поперечное сечение (мм2) |
451.55 |
148.07 |
|
Внешний диаметр (мм) |
27.63 |
15.75 |
|
Масса (кг/м) |
1.511 |
0.990 |
|
Сила разрыва проводника |
123400 |
178570 |
|
Постоянное сопротивление (Ом/км) при 20℃ |
0.07232 |
0.58070 |
|
Модуль упругости (МПа) |
69000 |
147200 |
|
Коэффициент линейного расширения (1/℃) |
1.93×10-5 |
1.30×10-5 |
|
3 Данные по проектированию башен
|
Башня тип |
Номинальная Высота Диапазон (мм) |
Горизонтальное расстояние (м) |
Вертикальное Расстояние (м) |
Угол º |
Номинальная высота вес башни (кг) |
7A1-ZB2 |
51 |
550 |
750 |
36517 |
0 |
4 Тип и сила проводника и OPGW
|
Мощность Напряжение |
750 КВ
|
Тип проводника |
6×LGJ-400/50 |
Максимальная рабочая сила натяжения (Н) |
46892 |
Несбалансированное значение напряжения (%) |
20 |
|
OPGW Тип |
JLB20A-150 |
Макс. рабочая нагрузка Сила натяжения (Н) |
51020
|
Несбалансированность Значение напряжения (%) |
100
|
5 Данные эксплуатации
|
Показатель
|
Горизонтальный пролет (м) |
Вертикальный пролет (м) |
Типичный Размах (м) |
Угол º |
Высота (м) |
KV
|
данные |
550 |
750 |
400 |
0 |
51 |
|
520 |
60 |
0.70 |
6 загрузка данных
|
Условия местности |
Условия нормальной работы |
Условия аварии |
Условия монтажа |
Условия обледенения |
|||||
Базовая скорость ветра |
Обледенение |
Минимальная температура |
Не сломанный |
Сломанный |
|||||
|
Климатические условия (т/в/влажность) |
-5/27/0 |
-5/10/10 |
-30/0/0 |
-5/0/10 |
-5/0/10 |
15/0/0 |
-5/10/10 |
||
Горизонтальная нагрузка |
проводник |
53507 |
337 |
0 |
0 |
0 |
6306 |
14146 |
|
|
Изолятор Электропроводниковые крепежные изделия |
2530 |
337 |
0 |
0 |
0 |
281 |
337 |
||
OPGW |
7552 |
2967 |
0 |
0 |
0 |
817 |
2967 |
||
|
Вертикальная нагрузка
|
проводник |
76079 |
143097 |
73846 |
117809 |
143097 |
122717 |
105952 |
|
Изоляторная силовая арматура |
15000 |
16803 |
15000 |
16803 |
16803 |
24750 |
16803 |
||
OPGW |
7883 |
16302 |
7768 |
16302 |
9781 |
17008 |
13984 |
||
Напряжение силы |
проводник |
Одна сторона |
0 |
0 |
0 |
0 |
0 |
0 |
28135 |
Другая сторона |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
Различия напряжения |
56270 |
||||||||
OPGW |
Одна сторона |
0 |
0 |
0 |
0 |
0 |
0 |
10204 |
|
Другая сторона |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
Различия напряжений |
51020 |
||||||||
7 Размеры расстояний фундамента
|
Номинальный Высота (м) |
Расстояние фундамента (мм) |
Расстояние фундамента для анкерных болтов |
|||
|
Переднее расстояние |
Боковое расстояние |
Переднее расстояние фундамента (мм) |
Боковое расстояние фундамента (мм) |
Размер |
|
33 |
7890 |
7890 |
240 |
240 |
4×M42 |
36 |
8550 |
8550 |
|||
39 |
9210 |
9210 |
|||
42 |
9870 |
9870 |
|||
45 |
10530 |
10530 |
|||
48 |
11190 |
11190 |
|||
51 |
11850 |
11850 |
|||
54 |
12510 |
12510 |
280 |
280 |
4×M45 |
57 |
13170 |
13170 |
|||
60 |
13830 |
13830 |
|||
8 Основная сила
Номинальная высота (м) |
Tmax |
Tx |
Ty |
Nmax |
Nx |
Ny |
33 |
606 |
84 |
66 |
833 |
110 |
97 |
36 |
619 |
84 |
70 |
850 |
110 |
98 |
39 |
631 |
84 |
75 |
865 |
110 |
100 |
42 |
637 |
85 |
75 |
886 |
114 |
103 |
45 |
651 |
86 |
77 |
901 |
115 |
105 |
48 |
657 |
88 |
78 |
924 |
118 |
108 |
51 |
808 |
112 |
100 |
1094 |
145 |
132 |
54 |
825 |
113 |
101 |
1112 |
146 |
133 |
57 |
834 |
115 |
102 |
1135 |
149 |
136 |
60 |
840 |
116 |
104 |
1151 |
150 |
138 |
9 Номинальная высота и вес башни
Номинальная высота (м) |
33 |
36 |
39 |
42 |
45 |
48 |
51 |
54 |
57 |
60 |
Вес башни (кг) |
25623 |
28281 |
28826 |
30812 |
32314 |
34256 |
36517 |
37852 |
38539 |
39741 |
10 Вот проектная прочность стали для китайских башен
Стальной материал |
Прочность на сдвиг, изгиб и сжатие (Н/мм2) |
Прочность на срез (Н/мм2) |
|
Марка |
Толщина или диаметр (мм) |
||
|
Q235 Сталь |
≤16 |
215 |
125 |
>16-40 |
205 |
120 |
|
>40-60 |
200 |
115 |
|
>60-100 |
190 |
110 |
|
|
Q345 Сталь |
≤16 |
310 |
180 |
>16-35 |
295 |
170 |
|
>35-50 |
265 |
155 |
|
>50-100 |
250 |
145 |
|
|
Q420 Сталь |
≤16 |
380 |
220 |
>16-35 |
360 |
210 |
|
>35-50 |
340 |
195 |
|
>50-100 |
325 |
185 |
|
|
Q460 Сталь |
≤16 |
415 |
240 |
>16-35 |
395 |
230 |
|
>35-50 |
380 |
220 |
|
>50-100 |
360 |
210 |
|
11 Вот проектная прочность наших болтов для китайских башен
Пункт |
Класс |
Прочность на сдавливание (Н/мм2) |
Прочность на срез (Н/мм2) |
|
Фиксация для башен |
4.8 |
200 |
170 |
5.8 |
240 |
210 |
|
6.8 |
300 |
240 |
|
8.8 |
400 |
300 |
|
|
Anchor болты |
Q235 |
160 |
/ |
Китайская сталь 35 |
190 |
/ |
|
Китайская сталь 45 |
215 |
/ |
Примечание: приведенные выше технические данные предназначены только для ознакомления наших клиентов. Мы можем проектировать каждый тип для наших зарубежных клиентов.
MEGATRO - это полноценная инженерная компания с мировым именем, известная за выдающиеся достижения и инновации в области передачи электроэнергии, трансформации, распределения и телекоммуникационных систем. Наша компания MEGATRO предлагает и проектирует этот тип 750 КВ 7A1-ZB2 тангенциальной передающей башни преимущественно для наших клиентов из Китая и зарубежных клиентов. С 2004 года MEGATRO сосредоточена преимущественно на международном рынке и экспортировала множество видов передающих конструкций зарубежным клиентам. MEGATRO занимается производством решетчатых передающих башен и конических стальных опор для освещения, регулирования дорожного движения, коммуникаций и коммунальных нужд. MEGATRO была пионером в разработке передающих башен, телекоммуникационных башен, подстанций и других стальных конструкций, а также была вanguard в дизайне передающих башен.
Меньшие детали должны быть собраны в пачки, причем все детали в любой пачке должны иметь одинаковую маркировку.
