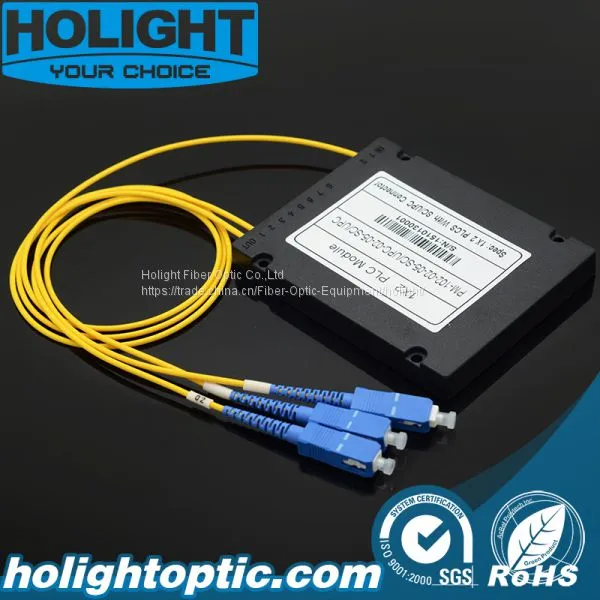

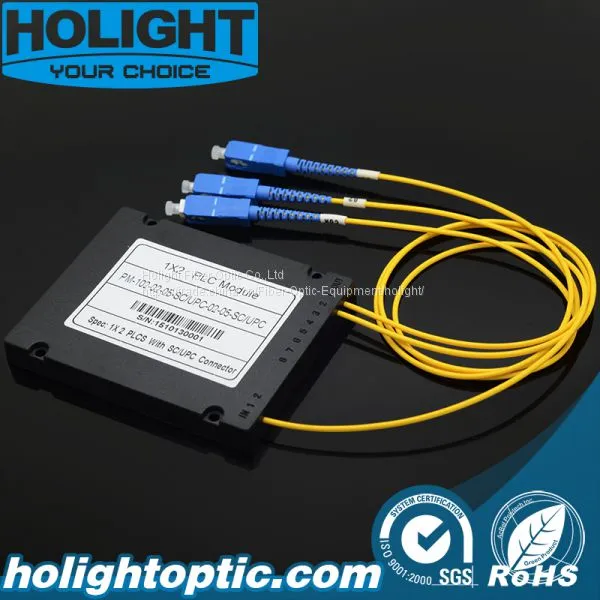

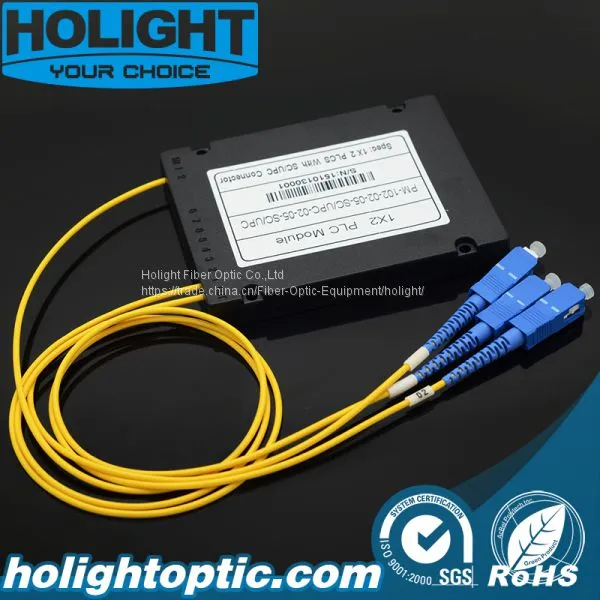

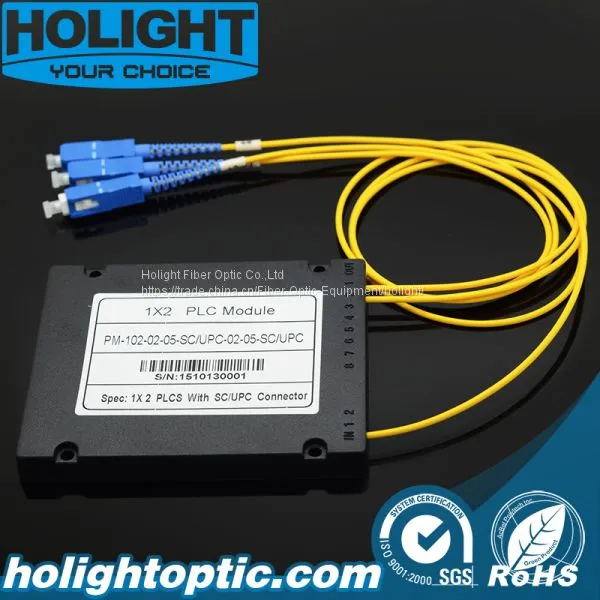

Центр поддержки1*2 ABS-модуль PLC-сплиттер 2,0 мм с разъемом SC
Сопутствующие товары
PLC-сплиттеры - это распределительные устройства, которые используются для распределения оптических сигналов на несколько мест для обработки. В оптических сетях часто необходимо разделить оптический сигнал на множество одинаковых сигналов или объединять множество сигналов в один сигнал.
PLC-сплиттер (планарный световолновой схемный сплиттер) - это вид устройства управления оптической мощностью, которое изготовлено с использованием технологии кремнеземной оптической волновода. Они предназначены для пассивных оптических сетей FTTx, CWDM, DWDM и кабельного телевидения.
PLC-сплиттер отвечает за распределение сигнала от центральной оптической станции (CO) на несколько помещений.
Holight предлагает полный ряд продуктов сплиттеров 1*N и 2*N, которые адаптированы для конкретных приложений. Все продукты соответствуют требованиям GR-1209-CORE-2001 и GR-1221-CORE-1999.
Применение
. Системы FTTX
. Сети PON
. Связи кабельного телевидения (CATV)
. Распределение оптического сигнала
Особенности
. Низкие потери вставки
. Низкий ПДЛ
. Компактный дизайн
. Хорошее равномерность между каналами
. Широкий рабочий диапазон длин волн: от 1260 нм до 1650 нм
. Широкий рабочий температурный диапазон: от -40°C до 85°C
. Высокая надежность и стабильность
Спецификации
| Порты | 1x2 | 2x2 | 1x4 | 2x4 | 1x8 | 2x8 | 1x16 | 2x16 | 1x32 | 2x32 | 1x64 | 2x64 | |
| Рабочие длины волн (нм) | 1260~1650 | ||||||||||||
| Вставной потери (дБ) | Макс P/S | 4 | 4 | 7.3 | 7.6 | 10.5 | 11 | 13.5 | 14.4 | 16.5 | 17.5 | 20.5 | 21 |
| Равномерность потерь (дБ) | Макс | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 1.2 | 1.2 | 1.5 | 1.5 | 2 | 2 | 2.2 |
| ПДЛ (дБ) | Макс | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.25 | 0.3 | 0.3 | 0.4 | 0.35 | 0.4 |
| Потери от отражения (дБ) | Мин | UPC: 50 APC: 55 | |||||||||||
| Директивность (дБ) | Мин | 55 | |||||||||||
| Входной волоконный кабель | Несгибаемый одномодовый волоконный кабель (ITU G657A) | ||||||||||||
| Выходной волоконный кабель | Несгибаемый одномодовый волоконный кабель (ITU G657A) | ||||||||||||
| Макс. оптическая мощность (мВт) | 300 | ||||||||||||
| Диапазон влажности (% RH) | 5% ~ 85% | ||||||||||||
| Рабочая температура (°C) | -40 ~ 85 | ||||||||||||
| Температура хранения (°C) | -40 ~ 85 | ||||||||||||
| Варианты упаковки | Без корпуса, мини-трубка, модуль из ABS-пластика, LGX BOX, стойка 19", 1U, 2U для крепления в стойке | ||||||||||||
| Размеры мини-трубки (металлической) (мм) (ДхШхВ) | 50x4x4 | 50x7x4 | 50x7x4 | 60x12x4 | 80x20x6 | 100x40x6 | |||||||
| Размеры модуля из ABS-пластика (мм) (ДхШхВ) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 140x115x18 | |||||||
| Размеры BOX (мм) (ДхШхВ) | LGX BOX,19' 1U 2U Rack-Mount | ||||||||||||
