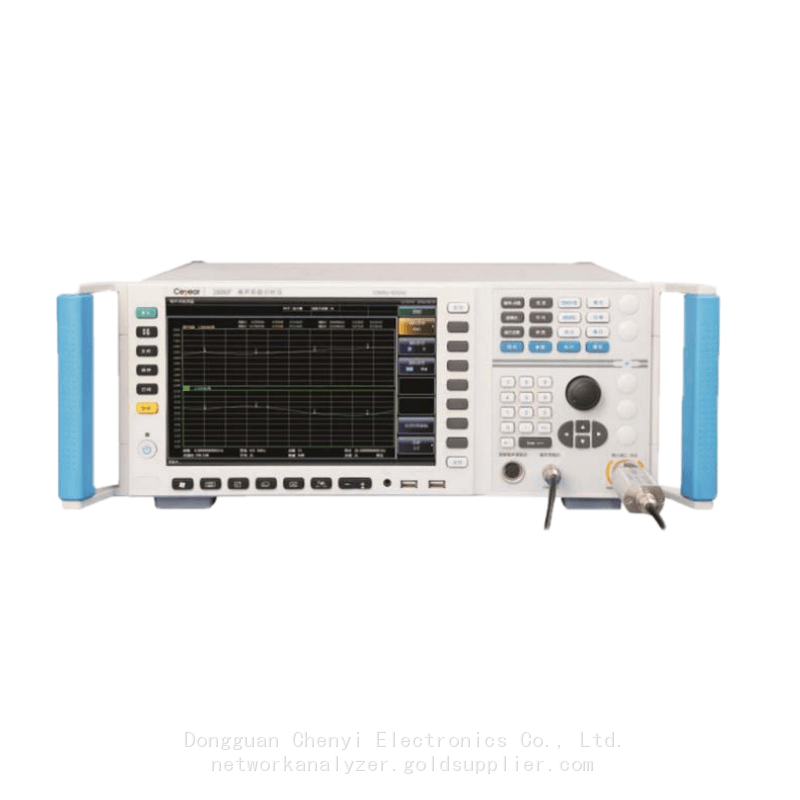

Ceyear 3986F Analisador de Figura de Ruído, 10MHZ a 40GHZ
Analisador de Figura de Ruído 3986A ：10MHZ a 4GHZ
Analisador de Figura de Ruído 3986D ：10MHZ a 18GHZ
Analisador de Figura de Ruído 3986E ： 10MHZ a 26.5GHZ
Analisador de Figura de Ruído 3986F ： 10MHZ a 40GHZ
Analisador de Figura de Ruído 3986H ：10MHZ a 50GHZ
Analisador de Figura de Ruído 3986L ： 10MHZ a 67GHZ
Principais Características
• Ampla cobertura de frequência
• Recepção de alta sensibilidade e desempenho de medição de alta precisão
• Interface de operação em chinês e inglês, tela grande com exibição HD de dois canais
• Modo de medição de amplificador, conversor ascendente e conversor descendente
• Função de medição de banda lateral única e banda lateral dupla
• Função abrangente de compensação de perda
• Funções flexíveis de processamento de arquivos e tabelas
• Função de limite de notificação de teste aprovado/reprovado

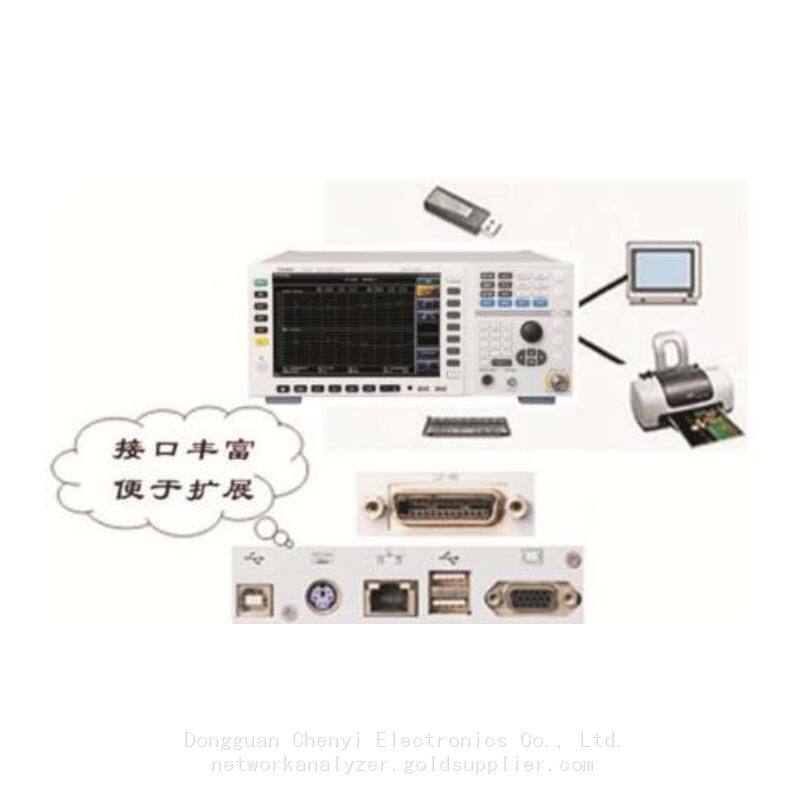

• Vários interfaces externos
• Duplo drive de fonte de ruído
Visão Geral do Produto
Os Analisadores de Figura de Ruído da série 3986 incluem o 3986A (10 MHz～4 GHz), 3986D (10 MHz～18 GHz), 3986E (10 MHz～26.5 GHz), 3986F (10 MHz～40 GHz) e 3986H (10 MHz～50 GHz). As características do produto incluem ampla cobertura de frequência, recepção de alta sensibilidade, interface de usuário amigável, tela grande com exibição HD de dois canais, vários interfaces externos e duplo drive de fonte de ruído etc. Ele pode medir a figura de ruído e o ganho de amplificadores, conversores ascendentes e conversores descendentes, bem como suportar a medição automática da figura de ruído de conversores de múltiplos estágios. As interfaces de orientação são intuitivas para configurar os modos de medição. A função abrangente de compensação de perda pode compensar a perda induzida no canal de medição antes e/ou depois do dispositivo sob teste por meio de formas fixas ou tabelas. O calculador de incerteza de medição de figura de ruído embutido faz uma análise quantitativa da incerteza da figura de ruído de medição. A função de limite que fornece notificação de teste aprovado/reprovado simplifica a determinação do teste aprovado/reprovado. As características amigáveis ao usuário tornam fácil para técnicos de engenharia configurar corretamente as medições, observar e salvar os resultados da medição em diferentes formatos. Eles podem ser amplamente usados na pesquisa e desenvolvimento, fabricação, teste e testes de garantia técnica de equipamentos eletrônicos para comunicação etc.
Características
Ampla cobertura de frequência
A frequência integrada coaxial dos Analisadores de Figura de Ruído da série 3986 cobre o intervalo de 10 MHz～50 GHz, onde 5 configurações de faixa de frequência são selecionáveis para diferentes demandas de teste de diferentes bandas dos usuários. Com módulos de frequência estendida MMW externos, o intervalo de frequência de medição da figura de ruído pode ser estendido para 110GHz.
Recepção de alta sensibilidade e desempenho de medição de alta precisão
A sensibilidade de recepção ótima é superior a -170 dBm/Hz, e a sensibilidade de recepção em toda a banda é superior a -162 dBm/Hz. Ele adota tecnologias de ajuste automático e calibração precisa, o que melhora o ganho do canal. E a linearidade no intervalo de medição da potência de ruído é superior a ±0.1 dB.

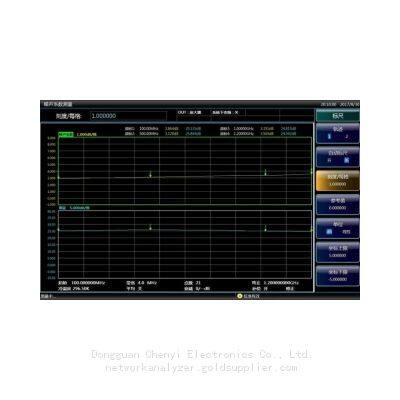

Interface de operação em chinês e inglês, tela grande com exibição HD de dois canais

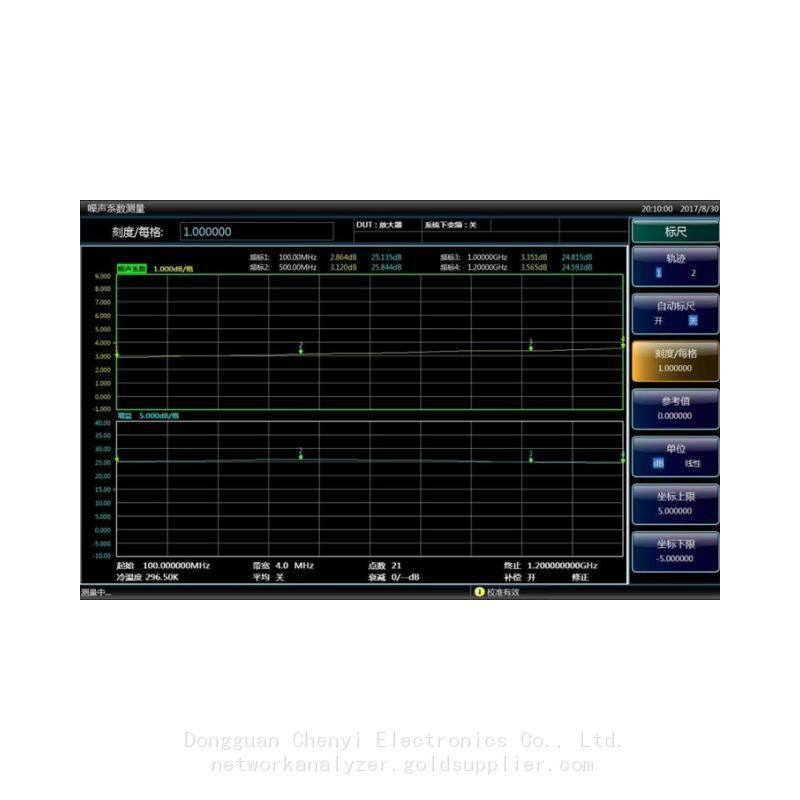

Interface de operação em chinês e inglês com monitor LCD de tela grande de 10.1 polegadas que pode exibir em três formatos, ou seja, gráficos, tabelas e exibição em medidor. Na forma de exibição de gráfico, pode exibir em combinação os resultados da medição de dois parâmetros arbitrários que mudam com a frequência, como figura de ruído, fator Y, ganho e temperatura equivalente de ruído de entrada.
Modo de medição de amplificador, conversor ascendente e conversor descendente
O modo de medição básico de amplificador é usado para a medição da figura de ruído e do ganho do dispositivo sob teste, que se enquadra na categoria de amplificador dentro do intervalo de frequência dos Analisadores de Figura de Ruído. A medição de faixa de frequência estendida no modo de conversor descendente é usada para a medição da figura de ruído e do ganho do amplificador, cuja frequência excede o intervalo de frequência dos Analisadores de Figura de Ruído.
Eles têm funções de medição da figura de ruído e do ganho de conversores ascendentes e conversores descendentes, bem como suportar a medição de varredura automática da figura de ruído de conversores de múltiplos estágios.

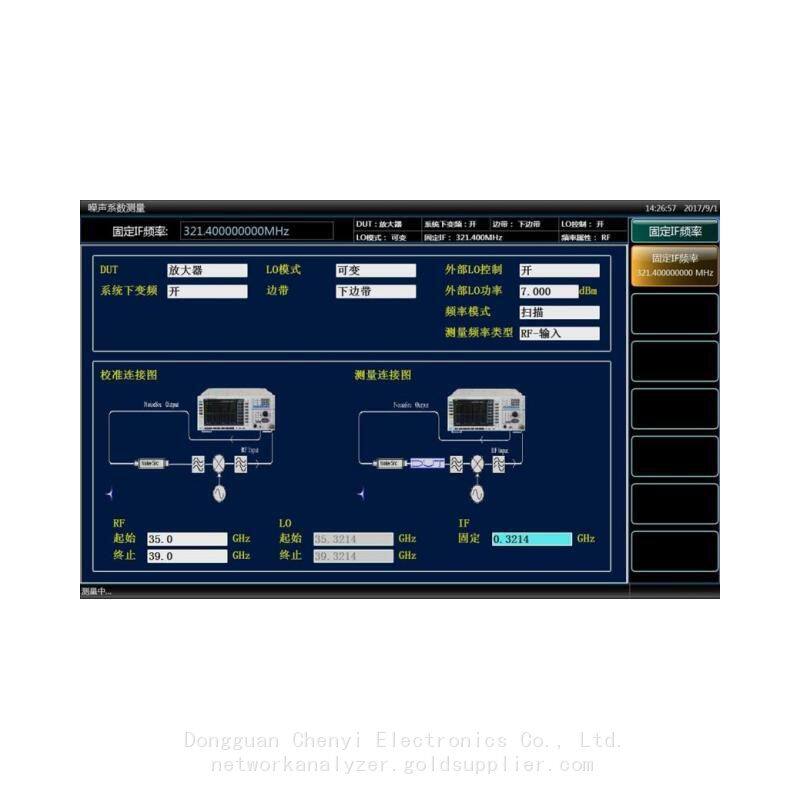

A configuração da interface no modo de medição é intuitiva. Todas as configurações de medição correspondentes ao modo de medição podem ser feitas na mesma interface de teste.
Função de medição de banda lateral única e banda lateral dupla
Ele tem a capacidade de configuração, controle e processamento de dados para a medição de banda lateral única (incluindo banda lateral superior e banda lateral inferior) e banda lateral dupla. Durante a medição da figura de ruído, a configuração da banda lateral deve ser a mesma daquela realmente aplicada do dispositivo sob teste.
Aplicações Típicas
Medição básica de amplificador
A medição básica de amplificador é o modo de medição mais comum. É usado para a medição da figura de ruído e
ganho do dispositivo sob teste sem conversão de frequência (incluindo unidades ou sistemas lineares ativos ou
passivos como amplificadores, filtros e isoladores).

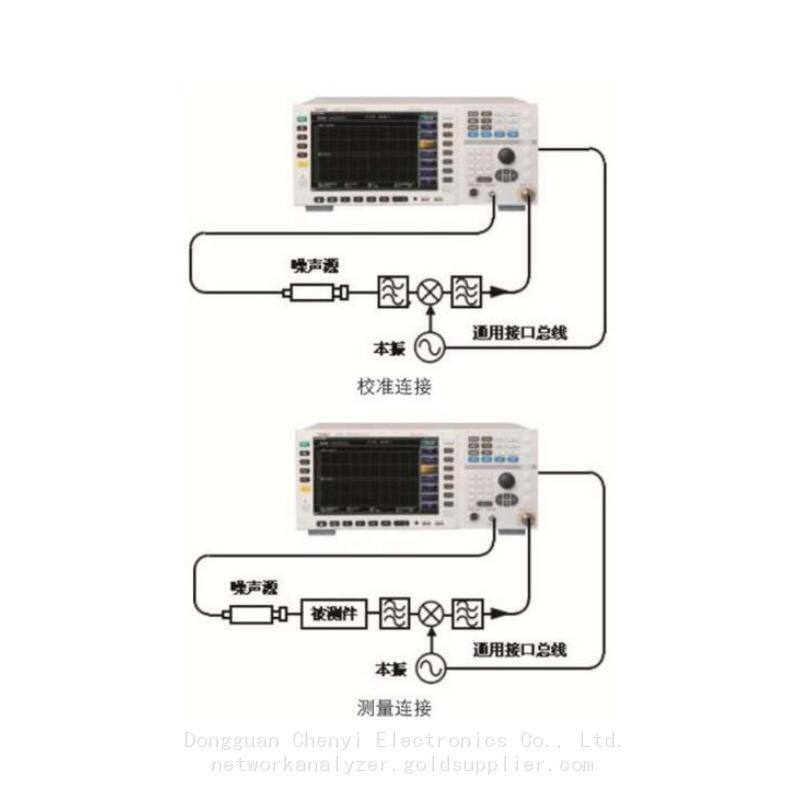

Modo de medição de conversor descendente de sistema
O modo de conversor descendente se concentra na medição de faixa de frequência estendida do amplificador. Quando
o intervalo de frequência de um amplificador excede o dos Analisadores de Figura de Ruído, a medição de faixa de frequência estendida da figura de ruído é realizada por um misturador externo. O misturador externo é
usado durante a calibração e a medição como parte do sistema de teste. Para reduzir a incerteza da
medição da figura de ruído, a perda de conversão de frequência e a figura de ruído do misturador escolhido devem
ser o menor possível. Além disso, a porta de saída de frequência intermediária do misturador deve ser bem
isolada dos sinais de oscilação local.
Medição de conversor ascendente/descendente
O dispositivo sob teste é uma instalação de conversor ascendente/descendente, conversor ascendente e transmissor ou conversor descendente e receptor, por exemplo, então a frequência intermediária de saída estaria no
intervalo de frequência dos Analisadores de Figura de Ruído. Durante a medição de conversor ascendente/descendente, a série 3986
dos Analisadores de Figura de Ruído fornece dois modos de configuração, frequência intermediária fixa, oscilação local variável e oscilação local fixa, frequência intermediária variável, que são usados para
medir as características de resposta RF e as características de resposta de frequência intermediária do
dispositivo sob teste, respectivamente.
