Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto

Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto thumbnail-1
Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto thumbnail-2
Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto thumbnail-3
Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto thumbnail-4
Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto thumbnail-5

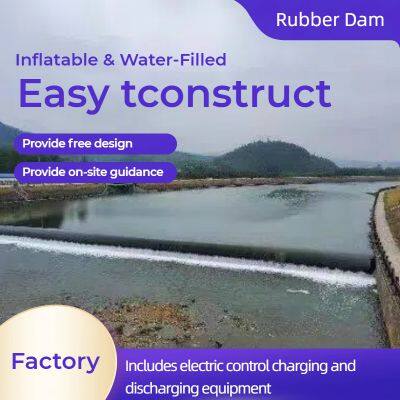

Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto photo-1
Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto photo-2
Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto photo-3
Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto photo-4
Barragem de borracha inflável para rios / Barragem pneumática de borracha / Esgoto photo-5
US$ 300 20 - 49 Meters
US$ 200 50 - 99 Meters
US$ 190 ≥100 Meters
Especificações Principais
Obter preço mais recente
Transport Package:
Embalagem em saco de tecido
Specification:
Feito sob medida de acordo com os desenhos
Trademark:
HaoGu
Contatar Fornecedor Solicitar Cotação Converse agora
Hengshui Haogu Engineering Materials Co., Ltd.
Fornecedor Verificado Ouro
1A.
Licença Comercial Verificada
Pagamento e Envio
Métodos de Pagamento:
Porto de Embarque:
Tianjin/Qingdao
Detalhes da entrega:
30 days

Produtos Relacionados

  • Detalhes do produto

  • Perfil da empresa
  • Contate-nos
Transport Package Embalagem em saco de tecido
Specification Feito sob medida de acordo com os desenhos
Trademark HaoGu
Origin Hebei China

Construção de Barragens de Borracha: Protocolo Técnico e Melhores Práticas

Barragens de borracha - estruturas hidráulicas flexíveis e infláveis fabricadas em borracha sintética de alto desempenho - exigem fluxos de trabalho de construção especializados para garantir estanqueidade ao ar/água, durabilidade estrutural e operação confiável em cenários de gerenciamento de águas de baixa carga (por exemplo, redes de irrigação, elementos hídricos urbanos, sistemas de mitigação de inundações). O processo se concentra em rigidez da fundação, manipulação precisa do saco da barragem e integração perfeita do sistema de inflação, abordando os desafios únicos apresentados pelo trabalho com materiais flexíveis. A seguir, está uma análise abrangente, fase a fase, da construção de barragens de borracha, incluindo especificações técnicas, critérios de controle de qualidade e procedimentos padrão da indústria. (46)

1. Fase Pré-construção: Planejamento e Preparação

Um planejamento pré-construção minucioso é fundamental para mitigar riscos, alinhar-se com os objetivos de projeto e garantir uma execução suave - especialmente para o delicado saco da barragem e a fundação sensível a cargas.

1.1 Avaliação do Local e Validação do Projeto

  • Levantamentos Hidrológicos e Geológicos:

    • Medir a largura, a profundidade média e a velocidade de fluxo do curso d'água para confirmar as dimensões da barragem (altura típica: 1–5m; comprimento: correspondendo à largura do canal para evitar desvio do fluxo).

    • Realizar testes de capacidade de suporte do solo (requisito mínimo: 150 kPa) para identificar camadas fracas (por exemplo, silte, turfa). Para solos com baixa capacidade de suporte, projetar medidas de reforço (por exemplo, preenchimento com cascalho, estabilização com geotêxtil).

  • Marcação do Layout:

    • Usar equipamento de GPS ou estações totais para marcar a linha central da barragem, os limites da fundação e as posições dos parafusos de ancoragem. Para canais curvos, ajustar o layout para seguir o contorno natural - curvas agudas causam tensões desiguais no saco da barragem e aumentam os riscos de vazamento.

  • Planejamento de Mitigação de Riscos:

    • Desenvolver planos de contingência para interrupções climáticas (por exemplo, implantar barreiras de vento para instalação do saco da barragem em ventos superiores a 5 m/s) e reparos no local (estoque de kits de vulcanização para rasgões na borracha, gaxetas de reposição para juntas de vedação).

1.2 Aquisição de Materiais e Verificação de Qualidade

Os materiais-chave devem atender a padrões de desempenho rigorosos para garantir confiabilidade a longo prazo. A tabela abaixo descreve as especificações críticas e os critérios de inspeção:
Componente Especificações Técnicas e Verificações de Inspeção
Saco da Barragem de Borracha - Material: Borracha EPDM (para água doce) ou neopreno (para ambientes hostis: água salgada, escoamentos industriais), reforçada com tecido de poliéster/nylon.
- Espessura: 3–10mm (uniforme em todo o saco; nenhum ponto fino detectado por teste ultrassônico).
- Desempenho: Resistência à tração ≥15 MPa, alongamento na ruptura ≥400%, teste de manutenção de pressão de 24 horas (0.15 MPa, sem queda de pressão).
Sistema de Ancoragem - Parafusos: Aço carbono galvanizado a quente (diâmetro 16–24mm); integridade do fio verificada (sem barbantes, fios desgastados).
- Placas: Aço Q235 (8–12mm de espessura); planicidade ≤0.5mm/m (testada com uma régua reta).
- Gaxetas: Borracha EPDM (sem rachaduras, envelhecimento ou deformação por compressão; dureza 60±5 Shore A).
Sistema de Inflação/Desinflação - Bombas: Compressores de ar (para barragens infláveis com ar, vazão ≥5 m³/h) ou bombas centrífugas de água (para barragens infláveis com água, carga ≥10m).
- Tubos: PVC ou aço galvanizado (diâmetro 50–100mm); resistência à pressão ≥0.3 MPa (testados para vazamento a 1,5× a pressão de projeto).
- Válvulas: Solenoide (para controle automatizado) ou válvulas de cancela manuais; operação testada para resposta (sem engasgo).
Materiais Auxiliares - Colchões Proteção: Geotêxtil não tecido (peso ≥200 g/m²) ou folhas de borracha (5–10mm de espessura) para evitar abrasão do saco da barragem.
- Grade de Retenção de Lixo: Aço macio (tamanho da malha 50×50mm); galvanizado a quente para resistência à corrosão.

(39)1.3 Preparação de Equipamento e Segurança

  • Maquinaria: Escavadeiras (10–15 toneladas, para escavação da fundação), rolos vibratórios (força de compactação ≥20 kN, para compactação do solo), guindastes móveis de 10–20 toneladas (equipados com ganchos de nylon macio para evitar danos ao saco da barragem), bombas de ar/água (compatíveis com os requisitos do sistema de inflação).

  • Equipamento de Segurança: Botas de trabalho antiderrapantes, luvas de nitrila (para evitar arranhões na borracha), coletes salva-vidas (para operações próximas à água), cercas temporárias (para proteger a zona de construção) e kits de primeiros socorros (estoque para cortes, abrasões e emergências relacionadas à água).

2. Construção da Fundação: Construindo uma Base estável

Uma fundação rígida e nivelada é essencial para distribuir uniformemente a pressão de inflação e evitar o deslocamento do saco da barragem. Esta fase se concentra na estabilização do solo e no trabalho preciso com concreto.

2.1 Limpeza do Local e Escavação

  • Remoção de Debris: Limpar rochas, raízes de árvores e vegetação da área de construção. Para locais no leito do rio, dragar silte e matéria orgânica para expor o solo estável ou o leito rochoso (profundidade mínima: 500mm) para eliminar os riscos de assentamento da fundação.

  • Escavação da Trinchera:

    • Largura = largura do saco da barragem + 2× largura da placa de ancoragem (geralmente 1,2–2m, dependendo do tamanho da barragem).

    • Profundidade = 600–1000mm (ajustada para a estabilidade do solo; mais profunda para solos moles).

    • Escavar uma trinchera retangular ao longo da linha central da barragem. Dimensões:

    • Inclinar as paredes da trinchera em 1:1,5 para evitar o colapso durante a construção.

2.2 Reforço da Fundação

  • Estabilização do Solo:

    • Para solos com capacidade de suporte

  • Concrete Base Pouring:

    • Pour a C30 reinforced concrete base (thickness 200–300mm) into the trench. Embed HRB400 steel reinforcement bars (diameter 12–16mm, spacing 200×200mm) to resist tensile stress and prevent cracking.

    • Use a laser level and screed board to ensure the concrete surface is level (flatness ≤3mm/m) and aligned with the dam’s centerline.

2.3 Anchoring System Installation

  • Bolt Positioning:

    • Use a precision steel template to place anchor bolts in the wet concrete. Ensure bolt spacing matches the dam bag’s edge holes (tolerance: ±2mm) to avoid misalignment during bag installation.

    • Extend bolts 100–150mm above the concrete surface (for dam bag clamping) and cover threads with plastic caps to protect against concrete contamination.

  • Concrete Curing:

    • Cover the concrete base with wet burlap or geotextile and cure for ≥14 days (maintain moisture to prevent shrinkage cracks). For temperatures

    • Test concrete compressive strength after 28 days (minimum requirement: 30 MPa) using cube samples before proceeding to dam bag installation.

3. Rubber Dam Bag Installation: Precision Handling

The dam bag is the core functional component—installation requires careful handling to avoid damage, ensure alignment, and achieve air/water tightness.

3.1 Pre-Installation Preparation

  • Protective Layer Placement: Lay a geotextile or rubber pad over the entire concrete base (covers the trench and adjacent areas) to prevent the dam bag from abrasion by concrete aggregates or residual debris. Ensure the pad is flat and free of wrinkles.

3.2 Dam Bag Unfolding & Alignment

  • Unfolding:

    • For small dam bags (

    • For large dam bags (>20m long): Use a crane with soft nylon slings (attached to pre-installed lifting lugs on the dam bag) to lift and unroll. Keep the bag taut but not stretched (overstretching damages the fabric reinforcement and reduces lifespan).

  • Alignment:

    • Adjust the dam bag so its edge holes align with the anchor bolts (tolerance: ±5mm). Use string lines to verify alignment with the dam’s centerline.

    • Position the dam bag’s inflation valve near the pump station to minimize pipeline length and pressure loss.

3.3 Anchoring & Sealing

  • Edge Clamping:

    • Fold the dam bag’s edges over the anchor plates, ensuring EPDM gaskets are placed between the bag and plates to create a water-tight seal.

    • Tighten anchor bolts in a diagonal sequence (to distribute pressure evenly) to a torque of 30–50 N·m (use a torque wrench to avoid over-tightening, which tears the rubber).

  • Joint Vulcanization (for Multi-Section Bags):

    • Temperature: 140–160°C (monitored via thermocouples).

    • Pressure: 0.3 MPa (applied via hydraulic clamps).

    • Holding time: 15–20 minutes (varies by rubber thickness).

    • For dam bags longer than 30m (supplied in sections): Join sections using hot vulcanization:

    • After vulcanization, inspect the joint for uniformity and apply a 1–2mm thick layer of EPDM sealant to reinforce the bond.

  • Leak Testing:

    • Inflate the dam bag to 50% of the design pressure (typically 0.07–0.09 MPa) using the inflation system.

    • Spray a soapy water solution on anchor bolts, vulcanized joints, and the inflation valve. Bubbles indicate leaks—tighten loose bolts, reapply sealant, or re-vulcanize joints as needed.

4. Inflation/Deflation System Setup

The inflation system controls dam height and responsiveness—installation focuses on leak-proof connections and accurate pressure monitoring.

4.1 Pipeline & Equipment Installation

  • Piping Installation:

    • Connect the dam bag’s inflation valve to the pump station using PVC or galvanized steel pipes. Use flange joints with rubber gaskets (tightened to manufacturer specifications) to prevent leaks.

    • Support pipes with steel brackets (spaced every 2m) to avoid sagging and reduce stress on joints.

  • Pump & Valve Integration:

    • Mount air/water pumps on a concrete pad (elevated 100mm above ground to prevent water damage) and connect to the pipeline.

    • Install pressure gauges (range 0–0.3 MPa, accuracy ±0.01 MPa) and pressure relief valves (set to 1.2× design pressure) to protect the dam bag from over-pressurization.

    • For automated systems, integrate solenoid valves with a control panel (programmed for remote operation and pressure monitoring).

4.2 System Testing

  • No-Load Test: Operate the pump without pressurizing the dam bag to check for pipe blockages, valve responsiveness, and pump noise (no abnormal vibrations or cavitation).

  • Pressure Hold Test:

    • Inflate the dam bag to the design pressure (0.12–0.15 MPa) and close the control valve.

    • Monitor pressure for 24 hours—no pressure drop indicates a leak-free system. If pressure drops, use a ultrasonic leak detector to locate and repair faults (e.g., tighten flange joints, replace faulty gaskets).

5. Auxiliary Structures Installation

These components protect the dam bag and foundation, enhancing long-term performance and reducing maintenance needs.

  • Trash Racks: Install steel trash racks upstream of the dam (aligned with the channel width) to block debris (e.g., branches, rocks) from contacting the dam bag. Ensure racks are removable for periodic cleaning.

  • Downstream Protective Pads: Place rubber pads (5–10mm thick) along the downstream edge of the concrete foundation to reduce abrasion from flowing water or sediment.

  • Groundwater Drainage: Install perforated PVC pipes (diameter 100mm) behind the foundation, sloped at 1:100 toward the channel. This drains groundwater and prevents hydrostatic pressure from lifting the foundation.

6. Commissioning & Acceptance

  • Full-Scale Performance Testing:

    • Uniform inflation (no bulging or sagging).

    • Anchor bolt tightness (re-torque if necessary).

    • Leaks (no water seepage or pressure drop).

    • Inflate the dam bag to the design height and monitor for 72 hours. Check for:

    • Deflate the dam bag (ensure it collapses evenly onto the foundation) and repeat the inflation/deflation cycle 3 times to validate system reliability.

  • Documentation & Handover:

    • Compile construction records: material certificates, test reports (concrete strength, pressure hold, vulcanization quality), and photo documentation of key phases.

    • Conduct a joint inspection with the client, supervisor, and design team to verify compliance with specifications. Sign an acceptance certificate once all criteria are met.

Summary

Rubber dam construction requires meticulous attention to technical details—from foundation stability to dam bag sealing—to leverage the structure’s flexibility, cost-effectiveness, and low maintenance benefits. By adhering to strict material standards, precise installation techniques, and comprehensive testing, the final structure delivers reliable performance in low-head water control applications.
