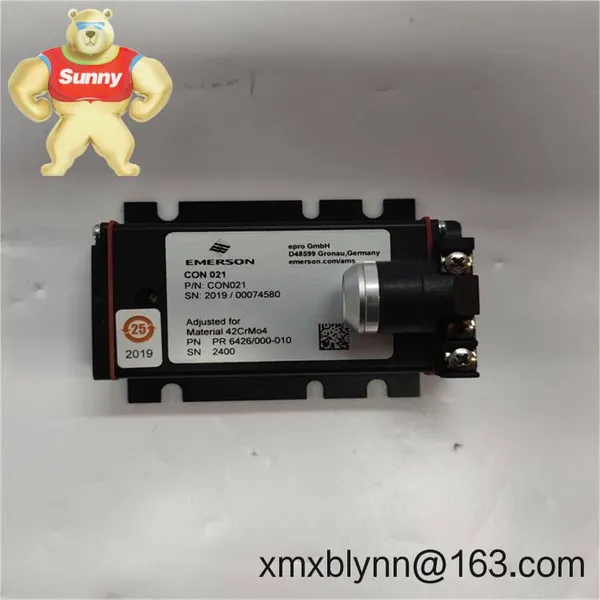

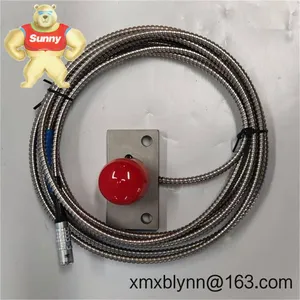

Central de AjudaEmerson PR6426/000-010 + CON021 Sistema de Sensor de Corrente Eletromagnética – Medição de Vibração do Eixo e Espaço sem Contato
Produtos Relacionados
-
Emerson VE3005 DeltaV Controller Module – O núcleo de controle para automação de processos estável e escalávelUS$ 2216.00MOQ: 1 Blade -
Emerson VE4003S3B1 Bloco de terminação de E/S padrão – Fiação de campo confiável para E/S da série S DeltaVUS$ 2216.00MOQ: 1 Blade
-
Emerson VE4003S5B1 Bloco de Terminação de E/S Padrão – Fiação de campo limpa e confiável para E/S da série S DeltaVUS$ 2216.00MOQ: 1 Blade
-
Emerson VE4005S1B3 DeltaV S-series Traditional I/O – Cablagem de campo e interface do módulo para I/O da série SUS$ 2216.00MOQ: 1 Blade
-
Emerson VE4005S2B1 DeltaV S-series Traditional I/O – Base com 2 espaços para fiação de campo confiável e conectividade com o backplane do sistemaUS$ 2216.00MOQ: 1 Blade
Garantia: 365 dias
Tempo de Entrega: 1 semana para produtos em estoque; no máximo um mês no último caso
Pagamento: 50% de pagamento antecipado; pagamento total antes da entrega
Entrega Expressa: FedEx, UPS, DHL
Conjunto de Sonda e Controlador Combinados – O PR6426 funciona com o CON021 para leituras estáveis e calibradas de deslocamento e vibração.
Medição Não Contato – A tecnologia de corrente de Foucault rastreia o movimento do eixo sem tocar no rotor, reduzindo o desgaste e a deriva.
Disponibilidade de Sinais Duplos – O CON021 normalmente fornece uma saída DC de lacuna (posição) e um sinal de vibração dinâmica AC para sistemas de monitoramento de condição.
Resistente em Ambientes Adversos – A construção da sonda em aço inoxidável e o cablagem resistente ao óleo são projetados para turbinas, compressores e caixas de engrenagens.
Montagem Flexível – Mangueiras rosqueadas comuns ou suportes por abraçadeira; fácil ajuste da lacuna com paquímetros durante a inicialização.
Compatibilidade do Sistema – As saídas analógicas são fáceis de integrar com a maioria dos monitores industriais, entradas DCS e sistemas de proteção.
Fácil de Manutenção – Você pode notar que o controlador pode ser montado em painel ou em barra, tornando as substituições e verificações do circuito mais rápidas.
| Marca / Modelo | Emerson PR6426/000-010 + CON021 |
| Tipo de Produto | Sonda de Proximidade por Corrente de Foucault com Controlador (Proximitor) |
| Código HS (referência) | 903180 (Instrumentos de Medição ou Verificação, NESOI) |
| Requisitos de Alimentação | CON021: 18–30 VDC (24 VDC nominal); a sonda PR6426 é passiva, alimentada pelo controlador |
| Tipos de Entrada/Saída de Sinal | Lacuna DC analógica (posição) e vibração dinâmica AC (via CON021); detecção não contato por corrente de Foucault de alvos ferromagnéticos |
| Interfaces de Comunicação | Nenhuma (saídas analógicas para conexão direta a monitores/DCS) |
| Temperatura de Operação | O CON021 normalmente opera de -35 a +85°C; a sonda e o cabo estão disponíveis em configurações de alta temperatura dependendo da variante |
| Dimensões & Peso | Sonda cilíndrica fina com cabo integral; o peso depende do comprimento do cabo encomendado (específico da variante PR6426/000-010) |
| Método de Instalação | Mangueira rosqueada ou suporte por abraçadeira; ajuste a lacuna entre a sonda e o eixo com um paquímetro; cabo blindado para o CON021 em roteamento protegido |
Este conjunto parece ser uma ótima opção para:
Turbinas a Vapor e a Gás – vibração radial contínua e posição axial do eixo
Compressores Centrífugos e Reciprocantes – entrada de proteção contra surto e monitoramento de condição
Bombas e Ventiladores de Processo Grandes – detecção e tendência de desequilíbrio/desalinhamento
Geradores e Motores – vibração do mancal de casquilho e acompanhamento do crescimento térmico
Linhas de Metais, Papel e Petroquímicos – vibração da caixa de engrenagens e deslocamento do rotor
Uma coisa que eu aprecio é como as equipes de manutenção podem usar tanto a lacuna DC quanto o sinal dinâmico AC para proteção e diagnóstico ao mesmo tempo. Um líder de manutenção em uma usina de gás nos disse que eles reduziram as paradas não planejadas depois de padronizarem esse par de sonda/controlador em todos os compressores.
Confiança – Calibração estável em longas operações; menos deriva significa menos reajustes de lacuna após paradas.
Compatibilidade – Os sinais analógicos são fáceis de conectar na maioria dos racks de monitoramento e cartões AI DCS.
Custo de Ciclo de Vida – Hardware de montagem reutilizável e controladores reparáveis no campo podem reduzir o custo total em muitos casos.
Flexibilidade no Tempo de Entrega – Normalmente mais rápido de implantar do que atualizações completas de rack; ideal para substituições ou programas de peças de reposição.
Suporte Técnico – Passos de fiação e comissionamento claros – os técnicos geralmente precisam de treinamento mínimo para verificar os sinais.
Cabine e Ambiente – Monte o CON021 dentro de um painel industrial (caixa com classificação IP). Forneça ventilação e mantenha dentro dos limites de temperatura do controlador.
Fiação – Use cablagem blindada e roteada longe de VFDs e caminhos de alta corrente. Coloque o blindagem adequadamente no terminal do controlador.
Montagem da Sonda – Instale por meio de mangueira rosqueada/abraçadeira; direcione para uma superfície limpa e ferromagnética do eixo. Ajuste a lacuna inicial com um paquímetro de acordo com o seu intervalo alvo.
Comissionamento – Verifique a tensão da lacuna DC em repouso, depois verifique o sinal dinâmico AC durante uma rotação lenta ou um teste de balanceamento.
Manutenção de Rotina – Inspecione as pontas da sonda em busca de detritos ou marcas de atrito; limpe se necessário. Aperte as conexões após ciclos térmicos. Confirme a calibração durante paradas planejadas.
Firmware/Registros – Não há firmware na sonda/controlador; mantenha os diagramas de fiação, pontos de ajuste e logs de calibração atualizados para auditorias.
Os sistemas de qualidade do fabricante normalmente se alinham com as normas ISO
Compatível com CE; conformidade com RoHS normalmente disponível para configurações padrão
Variantes para áreas perigosas (como ATEX/IECEx) podem estar disponíveis dependendo do código de encomenda exato do PR6426 e do CON021
Garantia do Fabricante: 12 meses (365 dias)
Mangueiras rosqueadas e suportes por abraçadeira para o PR6426
Cabeamentos de Extensão e Opções de Cablagem Blindada
Kits de Montagem em Painel/Barra para o CON021
Pontas de Sonda de Reposição e Hardware de Selagem para Carrinhos de Mançais Cheios de Óleo
Se você precisar de ajuda para confirmar o tamanho exato da ponta, o comprimento do cabo ou o furo rosqueado de montagem para o PR6426/000-010 – ou como o CON021 deve ser conectado ao seu sistema de monitoramento – compartilhe o modelo atual do seu rack ou DCS e nós vamos combinar as entradas/saídas e os alvos de lacuna para que você possa realizar a comissionamento com menos surpresas.
