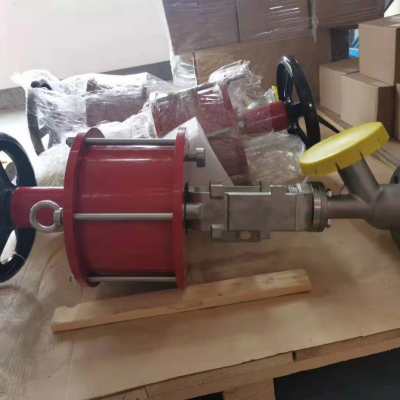

Central de AjudaVálvula de descarga inferior compatível com caldeiras reatoras e recipientes, com fechamento sem zonas mortas e conexão por flange
Produtos Relacionados
-
Válvula de descarga industrial para reatores químicos e farmacêuticos, descarga e amostragem no fundo de tanques de armazenamentoNegociávelMOQ: 1 Set -
Válvula de descarga de alto desempenho com vedação resistente à erosão e propriedades anti-incrustantes para ambientes de meios agressivosNegociávelMOQ: 1 Set
-
Válvula de descarga inferior da série VTF-88-3, DN25 - DN300, Aço inoxidável 316L/Aço carbono, PN10/PN16 Classe 150, Acionamento manual ou pneumáticoNegociávelMOQ: 1 Set
-
Válvula de descarga inferior resistente à corrosão com vedação resistente à erosão, design anti-incrustação para óleo, ácido e meios corrosivosNegociávelMOQ: 1 Set
-
Válvula de bola com flange fundida em sol de sílica de alta precisão DN15-300, 1.0-10.0MPa, certificada conforme API607 de resistência ao fogo para uso industrialNegociávelMOQ: 1 Set
Válvula de descarga
Série VTF-88-3
Descrição
Aço carbono, aço inoxidável, 316L. Pressão de operação: PN10/PN16 Classe 150, temperatura de operação: 20°C - 425°C. Tamanhos de válvula DN25 - DN300. Conexão: Flange. Acionamento: Manual, pneumático. Meios aplicáveis: Óleos, ácidos, meios corrosivos, etc. Padrões de fabricação: Padrões nacionais.
As válvulas de descarga do tipo superior são usadas principalmente para descarga no fundo, descarga, amostragem e fechamento de zonas mortas em reatores, tanques de armazenamento e outros recipientes. A flange inferior da válvula é soldada no fundo do tanque ou de outro recipiente, eliminando a tendência do meio de processo de se acumular na saída do recipiente. A válvula de descarga é projetada com base em necessidades reais, com fundo plano e corpo em forma de V. São disponíveis discos ascendentes e descendentes. O corpo da válvula contém um selo resistente a erosão e corrosão. Durante a abertura da válvula, o corpo da válvula é protegido da erosão e corrosão do meio. O anel de vedação é especialmente tratado para uma dureza superficial de HRC5 - 62, fornecendo alta resistência ao desgaste e corrosão. O selo do disco é soldado com carboeto conforme necessário, e o elemento de vedação utiliza um selo de fio para garantir a confiabilidade do selamento e evitar riscos. É também adotado um projeto de disco de curso curto.
Seleção de material:
WCB/A105/16Mn é principalmente adequado para meios não corrosivos, como óleo, gás, água e pós.
CF8/CF3/304/304L é principalmente adequado para ácido nítrico e ácido tereftálico purificado.
CF8M/CF3M/316/316L é principalmente adequado para ácido acético e ácido tereftálico purificado.
As ligas à base de níquel e as ligas de titânio são principalmente adequadas para ácido tereftálico purificado e meios altamente corrosivos.
A seleção específica do material deve ser determinada com base no meio real utilizado. Classificações de pressão e temperatura
A ASME B16.34 especifica as classificações de pressão e temperatura de vários materiais ASTM. Este padrão detalha a pressão máxima permitida sem sobretensão (pressão manométrica) para várias classificações de pressão e materiais do corpo em várias temperaturas de operação. Ele serve como um marco-chave para o projeto e seleção de válvulas. Portanto, ao selecionar uma válvula de descarga, o material (corpo) e a classificação de pressão (pressão nominal) devem ser determinados com base na pressão e temperatura de operação de acordo com as classificações de pressão e temperatura na ASME B16.34. Temperatura e pressão de operação excessivas podem danificar a válvula. Ao selecionar uma válvula, considere cuidadosamente todas as condições de operação para evitar sobrecarregar a válvula.
Atuadores
As válvulas da série VTF-88-3 projetadas para ambientes de operação severos podem usar os seguintes atuadores:
Atuadores de membrana de aço inoxidável de ação simples da série VTP
Atuadores de cilindro de ação dupla da série VTZ, adequados para cargas pesadas e aplicações com fonte atmosférica.
Atuadores elétricos da série VTM, adequados para cargas pesadas e aplicações de alta empuxo.
