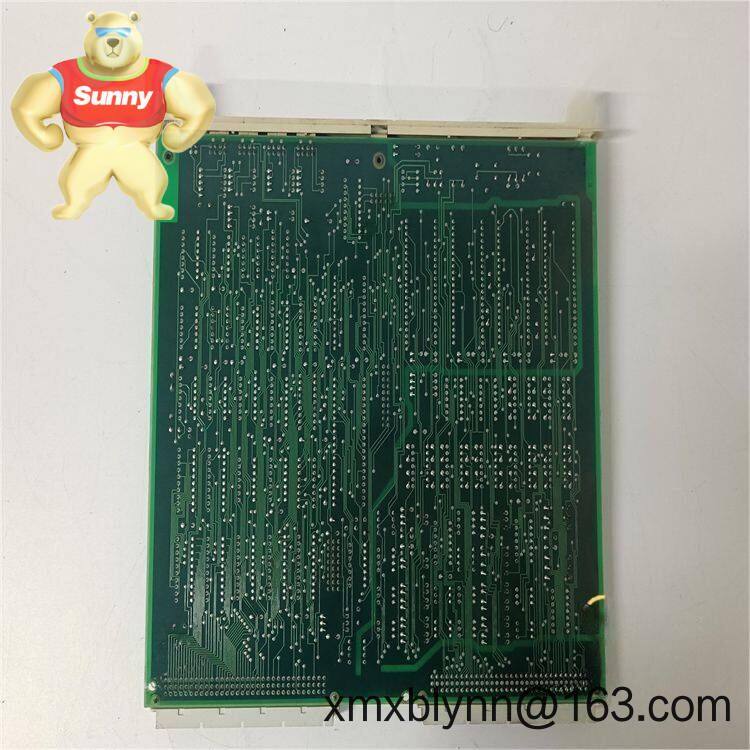

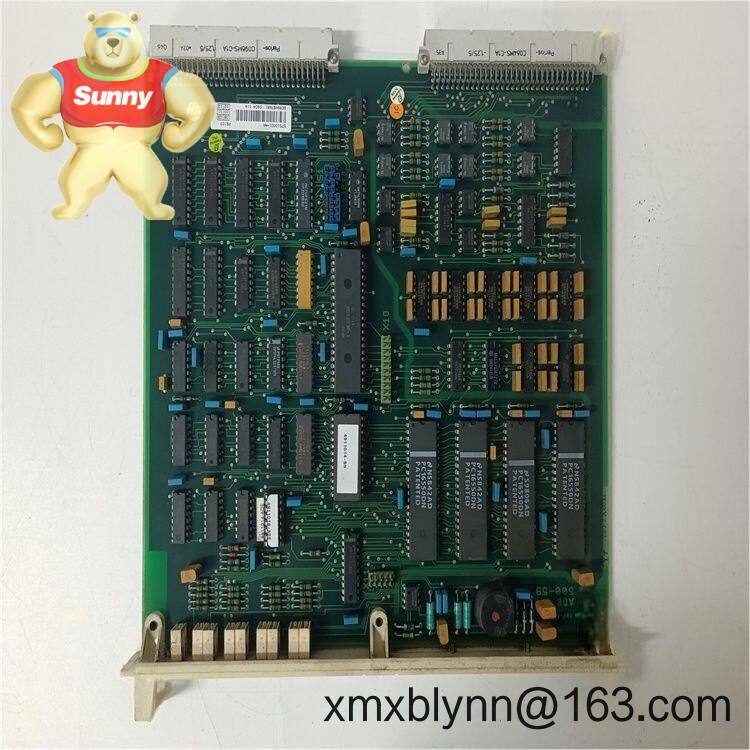

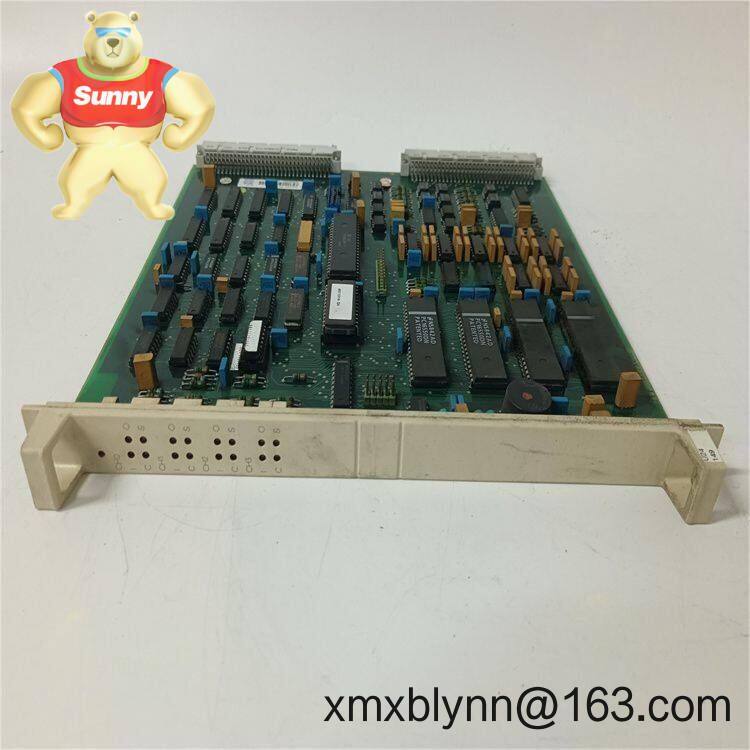

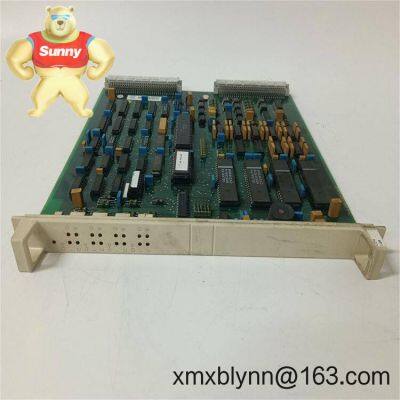

ABB DSCA114 57510001-AA Placa de Comunicação – Conectividade de barramento do sistema e serial para armários Advant OCS

O ABB DSCA114 (número da peça 57510001-AA) é uma placa de interface de comunicação usada em instalações ABB Advant OCS, normalmente instalada em um submódulo do tipo S100. Com base em minha experiência, geralmente é a peça que mantém silenciosamente os controladores, E/S e dispositivos de terceiros se comunicando uns com os outros sem problemas. Parece ser preferido como um substituto estável e direto quando você precisa que os links serial e a integração do barramento do sistema funcionem.

• Integração no rack Advant OCS – Projetado para submódulos ABB da família Advant OCS, então a instalação e o endereçamento são diretos na maioria dos casos.

• Conectividade serial (links de dispositivos de campo) – Comumente usado para canais do estilo RS‑232/RS‑485, permitindo gateways para drives, analisadores, medidores ou PLCs legados.

• Interface do barramento do sistema – Conecta o lado do controlador às redes periféricas ou de campo; normalmente configurado por meio de jumpers/interruptores na placa e opções de firmware.

• Diagnóstico na placa – LEDs de status tornam mais fácil confirmar a saúde do link durante a comissionamento e solução de problemas.

• Flexibilidade de protocolo – Dependendo da revisão do firmware, os locais frequentemente o usam para links proprietários da ABB e, em muitos casos, protocolos serial como Modbus RTU.

• Pronto para armários industriais – Adequado para operação 24 horas por dia, 7 dias por semana em caixas devidamente ventiladas com boas práticas de aterramento e blindagem.

• Arquiteturas amigáveis à redundância – Frequentemente implantado em pares redundantes para minimizar falhas de ponto único e reduzir o tempo de inatividade.

As plantas normalmente usam o DSCA114 sempre que o Advant OCS precisa de links confiáveis para equipamentos de campo serial ou sistemas auxiliares. Você pode notá-lo em:

• Geração de Energia – conectando painéis auxiliares de turbinas, sistemas de excitação ou medidores ao DCS.

• Petróleo & Gás e Petroquímicos – conectando analisadores, pacotes pré-montados e PLCs de compressores via Modbus/serial.

• Polpa e Papel e Metais – conectando drives legados e balanças às redes de controladores para controle em lote e de processo.

• Água e Esgoto – integrando estações remotas e instrumentação aos armários Advant existentes.

Um supervisor de manutenção em uma fábrica de papel resumiu simplesmente: “Trocamos o DSCA114 por uma placa de comunicação equivalente e a linha estava de volta antes do almoço. Sem surpresas.”

• Compatibilidade direta – Cabe em submódulos Advant OCS existentes; mantém o escopo do projeto pequeno durante as reformas.

• Desempenho estável – Em muitos casos, o firmware e o diagnóstico mantêm os links serial previsíveis, o que economiza horas de solução de problemas.

• Suporte ao ciclo de vida – Comumente disponível como estoque de serviço, tornando mais fácil ter um reservado e reduzir o MTTR.

• Controle de custos – Estende a vida dos ativos instalados; você não precisa apressar-se em uma migração completa do sistema apenas para restaurar a comunicação.

• Flexibilidade de integração – Funciona bem como uma ponte para dispositivos de terceiros onde as atualizações para Ethernet ainda não são práticas.

• Padrões de armários – Monte em um compartimento limpo e ventilado; mantenha a temperatura ambiente entre 0–55 °C e evite vibração sempre que possível.

• Práticas de fiação – Use pares trançados blindados para RS‑485; aterre os blindagens em uma extremidade; observe os comprimentos máximos de segmento de acordo com o protocolo escolhido.

• Manuseio de ESD – Trate como um conjunto eletrônico sensível; siga os procedimentos de pulseira anti-ESD e embalagem anti- estática durante a substituição.

• Endereçamento e interruptores – Verifique as configurações dos jumpers/interruptores e os parâmetros da porta (baud, paridade) antes de ligar; rotule as portas para corresponder aos P&IDs.

• Verificações rotineiras – Inspecione os conectores trimestralmente; recoloque se necessário; revise os contadores de erros/status dos LEDs durante as rodadas de manutenção preventiva.

• Política de firmware – Atualize apenas para revisões aprovadas pela ABB para a configuração da sua planta; faça backup das configurações antes de qualquer alteração.

• Certificações – Conforme CE; reconhecimento UL/CSA é típico no nível do sistema em muitos armários.

• Padrões de fabricação – Produzido sob sistemas de qualidade ISO 9001.

• Ambiental – O status RoHS pode variar de acordo com o ano de produção; confirme se o seu local requer declarações específicas.

• Garantia – A cobertura segue a política da ABB para o DSCA114 e o canal de fornecimento; muitos compradores padronizam em um prazo de 12 meses para reparo/substituição.

Companheiros típicos incluem submódulos Advant OCS e módulos de controlador, blocos terminais seriais ou placas de transição e conjuntos de cabos seriais blindados. Se você estiver planejando uma substituição equivalente, geralmente ajuda a tirar um instantâneo das configurações de porta existentes e da posição do rack para que o DSCA114 possa ser comissionado com o mínimo de tempo de inatividade.
