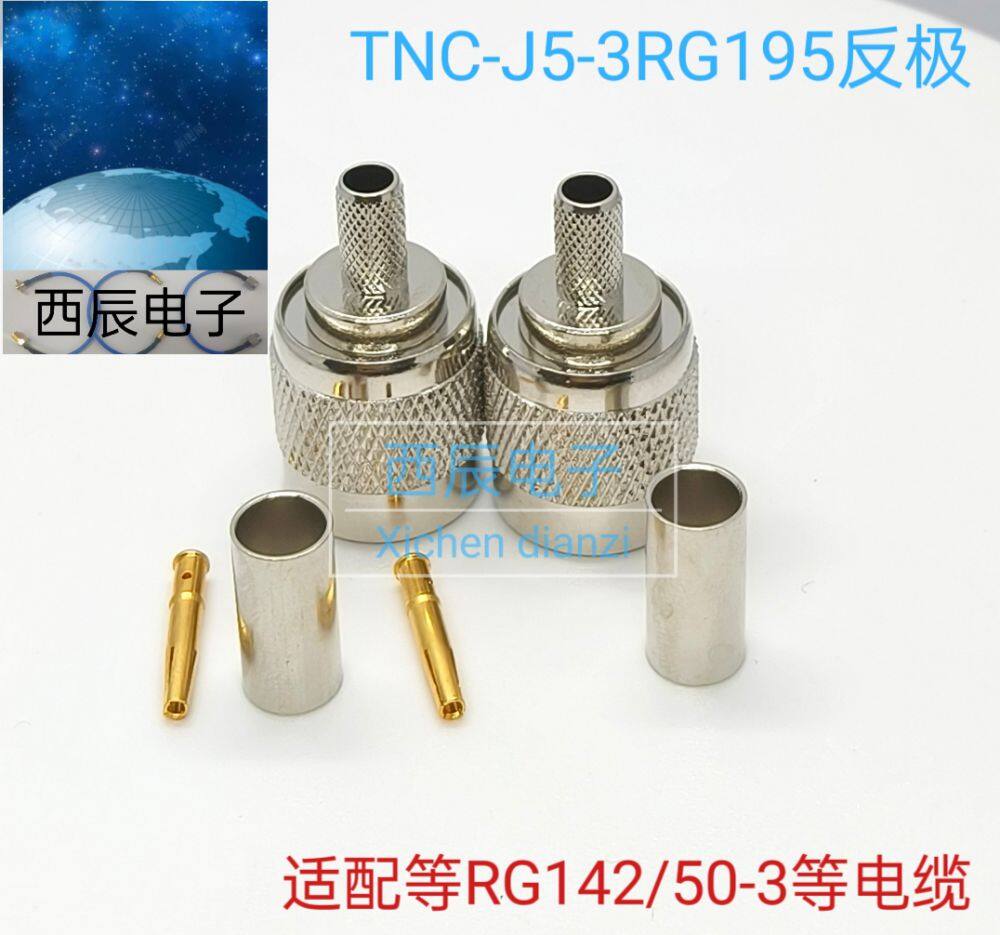

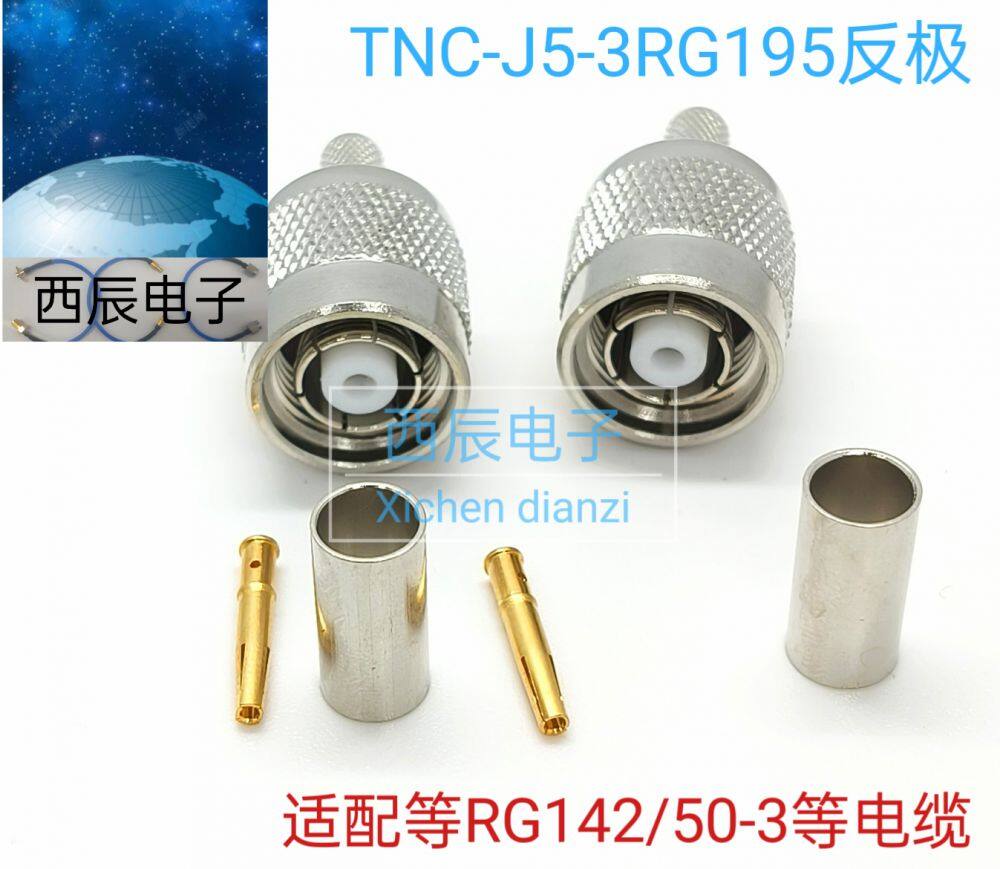

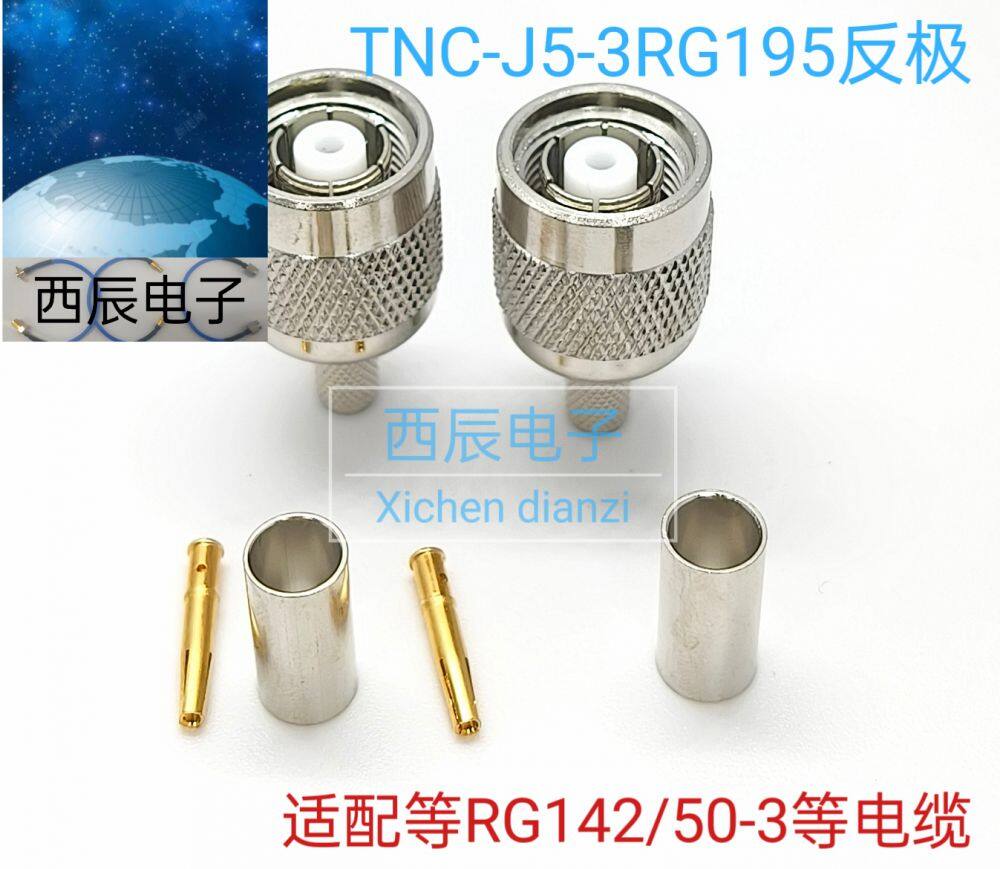

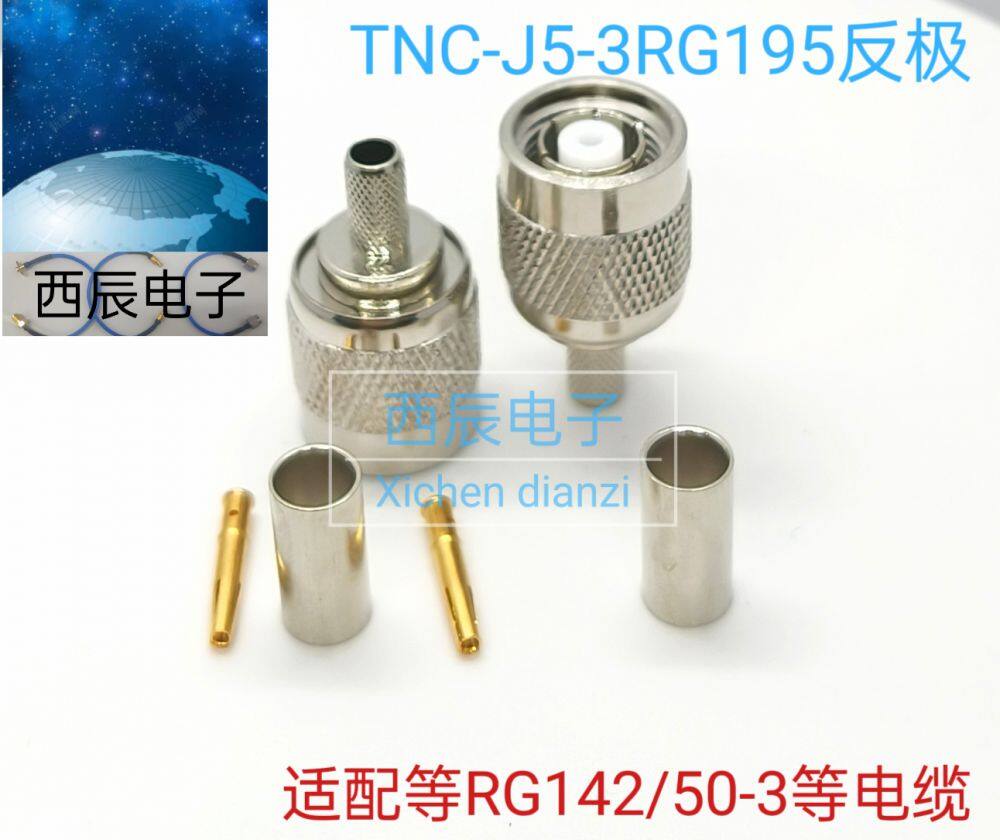

RF Coaxial ConnectorTNC-J5-3RG195 Antipole

      The TNC series products are a kind of whorl joining,it has work width frequently,join reliable,such characteristics as ant-vibration performance is good,suitable for radio equipment and instrument and join the cable to use.

1 Technical specifcations

1.1 Temperture range                                           -65^o-+165^o

^{1.2 Vibration                                                                        MIL-STD-202,Method 213}

^{1.3 Impedance                                                                     50Ω}

^{1.4 Frequency Range                                                         DC-35GHz}

^{1.5 Working Voltage                                                           500V max(valid value)}

^{1.6 Withstand Voltage                                                          1500V rms(minimum sea level)}

^{1.7 Contact resistance                                                         center contact     ≤1.5mΩ    outer contact ≤1mΩ}

^{1.8 Insulation resistance                                                       ≥5000MΩ}

^{1.9 VSWR                                                                            straight   ≤1.22}

                                                                                                ^{right angle≤1.30}

1.10 Durability(mating)                                                              ≥500tims(cycles)

^{2 Material(Plating)}

^{2.1 shell                                                                                     brass              gold plated}

^{2.2 contact pin                                                                           brass              gold or silver plated}

^{2.3 socket                                                                                  beryllium         gold or silver plated}

^{2.4 elastic contact                                                                      beryllium         gold plated}

^{2.5 nsulator                                                                                PTFE}

^{2.6 crimping suite                                                                       copper alloy       gold plated}

^{2.7 O-ring sealing                                                                       6146 silastic}

^{3 Applicable standard}

^MIL-C-39012;

^CECC22200;

^{IEC 60169-17}
