8 Inches GPS Marine Chart Plotter With C-Map

PLOTTER CHARACTERISTICS

Waypoints/icons

15,000 waypoints with name, symbol, 10 proximity waypoint

Routes

waypoint up to 200 points each, plus MOB and Track Navigation

or Goto Track modes

Tracks

30,000 point automatic track log; 15 saved track

 (up to 2000 track points each) let you retrace your path in both directions

 Alarms

XTE, Anchor drag, arrival, speed, voltage, proximity waypoint and time,

AIS alarm.

Pallete

Normal

Daylight exposed to sunlight

Night in dark environment

NOAA paper chart colors

Tides

Tide data

Projection

Mercator projection

Position format

Lat/Lon

Basemap

Built-in K-Chart

External Map

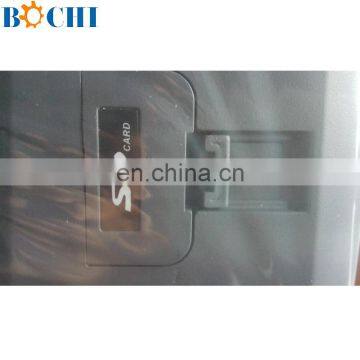

SD Cards slot for C-Map MAX

User data storage

Internal backup of user settings, or external SD-card

Plot Interval

1s to 99h or 0.01 nm to 9.99nm

Plotting scales

0.01nm to 1,000nm

Nav Data

Inputs:
$–DBT, $–DPT, $–GGA, $–GLL,$–GSA, $–GSV,
$–HDG,$–HDM,$–HDT,$–MTW, $–RMB,$–RMC,
$–VTG, $–ZDA, $–VWR,$–VWT,$–MWD, $–VPW
Outputs:
$–AAM, $–APB, $–BOD,$–BWC,$–GGA, $–GLL,
$–RMB,$–RMC,$–VTG, $–XTE, $–ZDA
Outputs for autopilot:
$–AAM, $–APB, $–BOD,$–VTG

Perspective View

On/off

POWER SUPPLY

10.5 to 35VDC, current drain <350mA at 12V

PHYSICAL

Size

290mm(H)X195.5mm(W)X99.5mm(D)

Weight

2.43kg

Display

8.0-inches ColorTFT day-view LCD 800 X 600 pixels

Waterproofing

Display unit: IPX5
Antenna unit: IPX6

Temperature range

Display unit: -15℃ to +55℃
Antenna unit: -25℃ to +70℃

GPS RECEIVER CHARACTERISTICS

Receiver

50 parallel channel GPS receiver continuously Tracks and uses

up to 50 satellites to compute and update your position

Acquisition times

Cold start: 27 seconds average
Warm start: 27 seconds average
Hot start: 1 seconds average

Update rate

1/second,continuous

Accuracy

Position: 2.5 meters(95%) without S/A
Velocity: 0.1 Meter/sec without S/A
Time: ±100ns synchronized to GPS time

Dynamics

Altitude: 50,000m Max
Velocity: 500 m/s
Acceleration: 4g Max

Datum

WGS 84 & Others

Interfaces

NMEA 0183 input and output,RS232 and RS422 output

Antenna

KA07

AIS INTERFACE

Data input

NMEA 0183 , RS232 or RS422

Baud rate

38,400

EQUIPMENT LIST

Display unit

Antenna unit with 10m cable

Operation manual

Installation materials and standard spare parts
