MMCNC Cutting Compound Angle Chain Saw Profile Cutting Machine

iron frame,plywood case,it depends on customer

Double-head Precision Cutting Saw CNC

LJZ2S-500X4200

1. Feature

1. The main purpose and scope of application

 Our machine is suitable for Aluminum Curtain Wall,Aluminum model processing and the development of the radiator industry.This machine is easy to operate,with stable performance,advance technology,easy to maintenance.This machine main use to process aluminum profile,especial for very width aluminum profile,it is also use for processing the Aluminum vertical and Material-discharging End-milling.When the machine head swing position from 45°to 90 °,its saw blade could realize swing position from 45° to 90 °This two head could work independently,also could feeding the profile by the movable head,the fixed head just cutting circularly;or this two heads could work together,cutting the length and both the required angle  once.

2. Technical Parameter

2.1  Power Supply : three phase four wire 380V/50Hz

2.2  The motor of the saw head :power 3 X 2 kw

2.3  Motor Rotary Speed:2800r/min

2.4  The saw wings servo motor:power 0.9 x 2 kw

2.5  The head horizontal moving servo motor:power 1.5 kw

2.6  The head angle motor:power 0.18 x 2 kw

2.7  The Air Pressure : 0.5MPa~0.8MPa

2.8  Cutting Length :max  5300mm

2.9 Cutting Width X Height  max    500X180 mm    (90°)

2.10 Cutting Height Max:210  mm (90°)

2.11 Cutting Angle :  Saw Blade  45°~ 90°

                  Machine head  45°~ 90°

2.12 The feeding speed :Speed Governing Continuously 0~ 3m/min

2.13 Saw Blade Specification :φ600mm×4.4mm×φ30mm  Z=120

2.14 Overall Dimension :7500mm×2450mm×1700mm

2.15 Weight about :5000kg

  3.Pictures

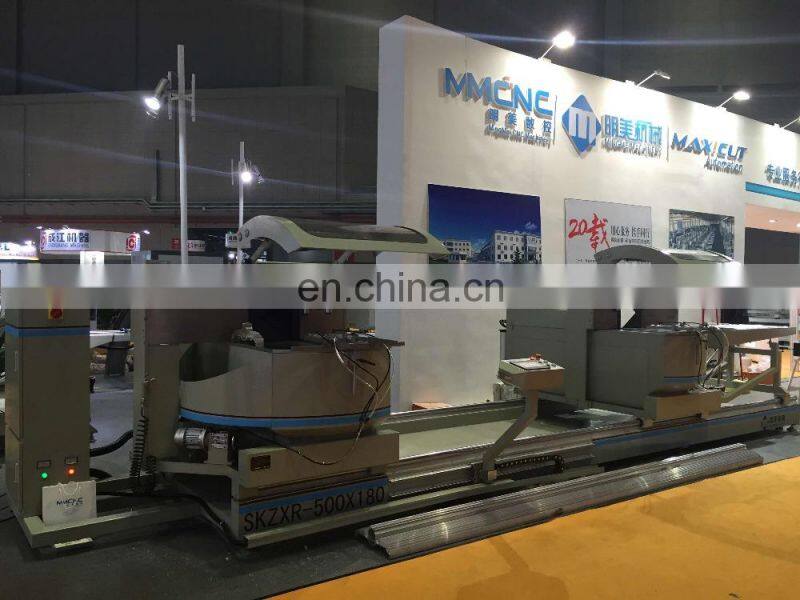

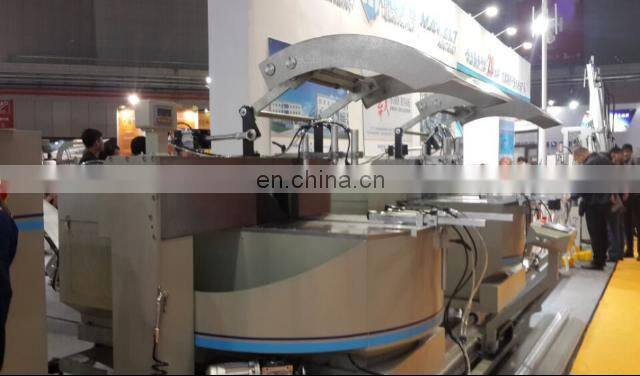

The machine in the Exhibition

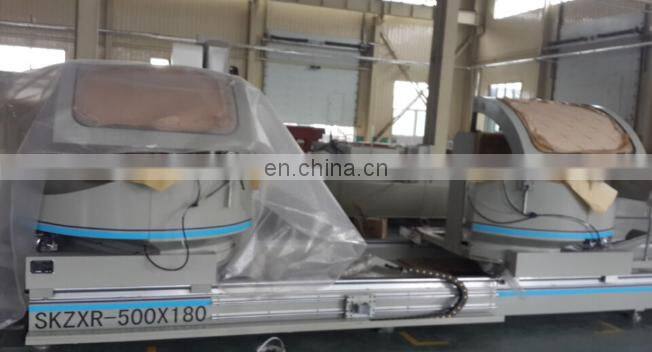

The machine in the factory

4.Detailed Picture

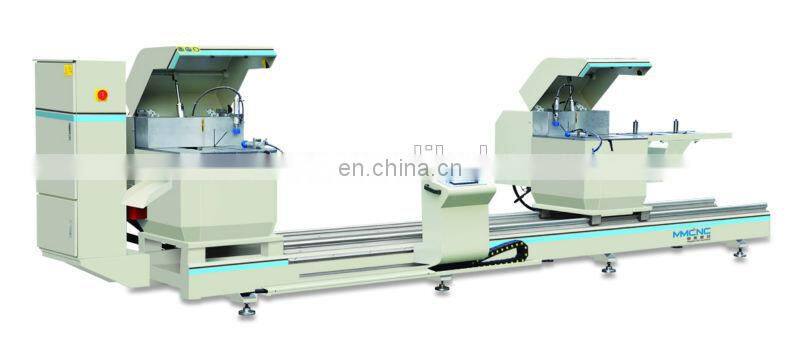

The  whole machine like this

5.Delivery Picture
