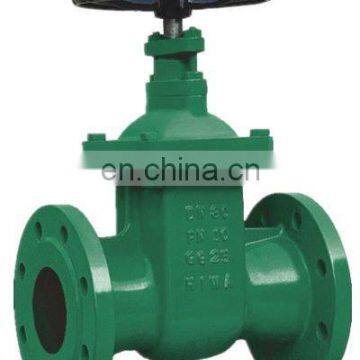

Non-Rising Stem Resilient Seated Gate Valve

Features:

        Inside   Screw ;

        Bolt       Bonnet  ;

        Non-Rising Stem

        Rubber Encapsulated Wedge

        Low-torque Operation

        Flanged   Ends

Basic design standards:

        Basic Design                     DIN    3352

        Face to Face                       DIN   3202-F4

        Flanges                               DIN    2533   PN16

        Testing                                DIN    3230

Pressure Test to DIN 3230:

        DN                                               Pressure Rating(PN)                                       Hydro-Test  Pressure(Mpa)

                                                                                                                                    Body               Seat

       40-600                                                    10                                                               1.5                    1.1

       40-400                                                    16                                                               2.4                    1.76

     * Special     Characteristic    according to Customer's request.

FREEZING WEATHER PRECAUTION:
       Subsequent to testing a piping system ,valves should be left in opened position for completing drainage.

Dimensions(mm)
