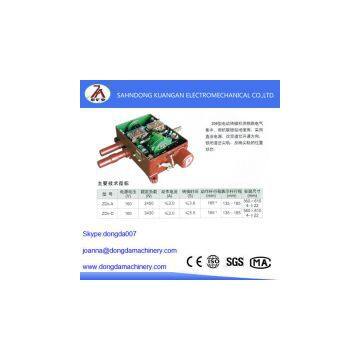

ZD6 Electric Point Switch Machine

ZD6 electric switch machine Introduction:

Series of ZD6 electric switch machine is used for railway electric centralized station, is used to change the direction of the switch opening, locking switch point rail, which reflects the various conditions of rail position of tongue rail equipment.

Switch machine technical parameters

ZD6-A165/250,ZD6-D165/350,ZD6-E190/600,ZD6-F130/450,ZD6-G165/600,ZD6-H165/350,ZD6-J165/600,ZD6-K190/350

Z - switch machine

D – electric

6--design the serial number

Switch machine structure

Forced the motor

Forced the reducer

Forced the friction coupling

Forced conversion locking device

Forced open and close automatically

Forced the crowded bifurcation protection and alarm device

Forced the interrupt controller (also known as safety contact)

Switch machine technical Working environment:

The atmospheric pressure not less than 70 kpa (altitude does not exceed 3000 m);

Ambient air temperature to 40 ℃ ~ 70 ℃;

Air relative humidity is not more than 90% (25 ℃);

No explode danger around the harmful gas.

Operating voltage: DC 160 v

The motor rated torque :0.88 N.m
