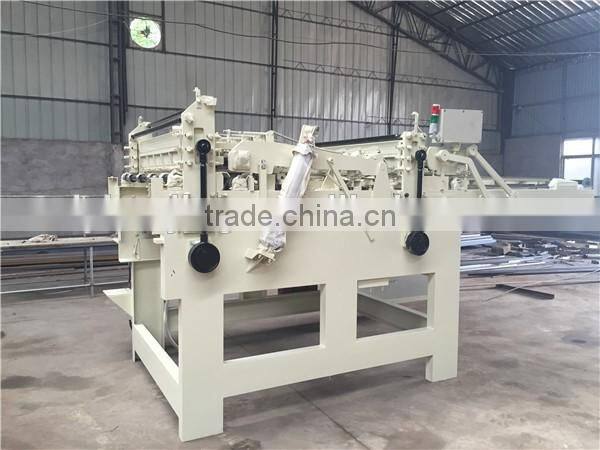

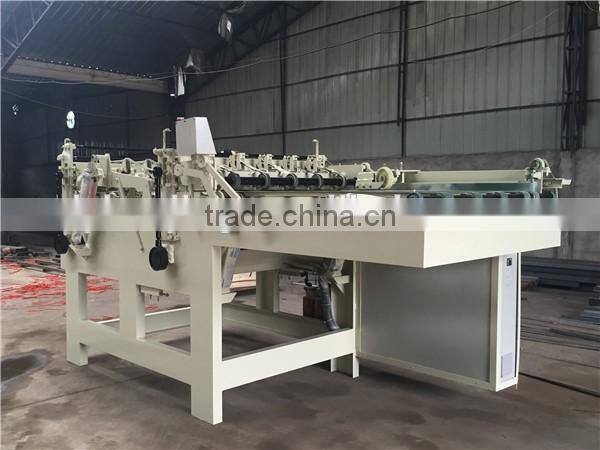

Full-automatic servo core veneer composer / veneer jointing machine / core veneer building machine

  Full-automatic servo core veneer composer / veneer jointing machine / core veneer building machine

Main functions and features:

A. Simple Operating & Economical Running Cost

The full automatic Veneer Core Builder is specialized in cutting and jointing the mono plate veneer

from 1.2mm to 4.0mm and simple operating by one worker, which from in feed conveyor, electronic

 veneer thickness detector, cutting and jointing by hot melt glue to desired 4'*8' or 3'*6' and loading

to automatic stacker. That all processes are operating by one perfect Veneer Core Builder.

B. Accurate Thickness Control

Uniform thickness is indispensable for high quality core veneers, Thickness detection on

Chrome-Coated roll assures very accurate thickness control all the time using NC electronic

 thickness detector to reduce odd core veneer to minimum wasting 1mm to 5mm from edges

or flaw and the mono plate over 80mm is available for use.

C. Hot Melt Edge - Gluing Applicator

Hot melt edge-gluing and glue-coated string applications enable to diminish production cost.

D. Automatic Stacker System

Automatic stacker by the upper belts and bottom rolls for conveying on fixed position so that it

can keep the plates neat by fare and after sides, fast and quiet to operate.

E. Servo Drive System

There are two cooling rolls pressing to make fast cooling for the Glue-coated string after it was

spread with hot melting glue and prevent the plates from adhered at the string commenting spats,

and servo drive system is used to make it start simultaneously on both end that can assure the

single plates are put together precisely (can reduce superimposing) and their seams cam be

adjustable for 0 - 1.5mm by the plate thickness.

Full-automatic servo core veneer composer / veneer jointing machine / core veneer building machine

Product technical specifications:

 Remark: When the core veneer building machine is improved, the appearance and

the indexes should be standardized according to the physical goods.

  Full-automatic servo core veneer composer / veneer jointing machine / core veneer building machine

Veneer Splicing Process

I. Core Veneer Joint

1. After tenderized using PLC controller to cut the edge, joint the core and piece cutting.

2. After the core has been tenderized. The strong blower device can remove the dust one the core

veneer.

3. The PLC controller enables cutting more precise, it can available reduce the odd core. It helps

control, monitor and maintenance more convenient.

4. The back-feeding wheel device is synchronizing with feeding speed, to avoid overlap or gap of

the jointing core.

5. It is equipped with hot melt glue yarn for help jointing. Cooling water tank of glue yarn is circle

well by the cooler. It gets the best joint.

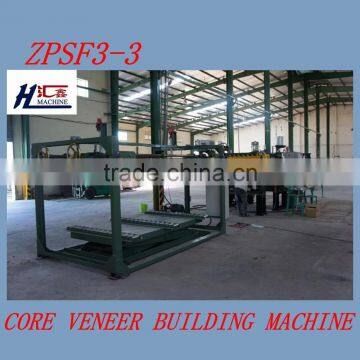

II. Stacker

Composed veneer after cutting, clearing dust, received by stacker.

1. In front of stacker, there is a strong blower to clear dust and clip for after stacking the core can

be send to glue spread process directly.

2. The mid pressing bar and the side stacking wheel rack can be moved free for easy adjustment

in the dimension easy to collection.

Full-automatic servo core veneer composer / veneer jointing machine / core veneer building machine in nude packing.

  Full-automatic servo core veneer composer / veneer jointing machine / core veneer building machine

I. Short time abroad service: 3-10 days, one person. The buyer should pay the round-trip air

tickets, foods, accommodation and service fee. The services include fixing, debugging, operating,

maintaining and workers’ training.

II. The buyer sends workers to seller’s factory for study: 3-10 days, one person. The buyer

should pay for the round-trip air tickets. The seller arrange for food and accommodation. The

services include fixing, debugging, operating, maintaining.

 Feixian Ruihao Machinery is a key enterprise as a professional wood veneer production line

manufacturer for 26 years. Our main product is including: wood debarking machine, wood rotary

peeling and cutting machine, veneer drying machine, veneer core building machine, knife grinding

machine and accessories for woodworking machinery.

We are famous for competitive price, best service, high quality and timely delivery.

Warmly welcome customers home and aboard to cooperate with us in business!

Full-automatic servo core veneer composer / veneer jointing machine / core veneer building machine

1. Payment Terms: By T/T. 30% down payment, the balance to be paid before shipment.

2. Delivery Time: Within 20 working days after advance payment.

3. Validity: Within 60 days after the date.

4. Guarantee: Running in under normal correct controlling situation, all have 12 months warranty.

5. We provide the all kinds of material for core veneer splicing machine: hot melt, glue yarn, etc.

We supply whole wood veneer production line machinery, for more information,

please feel free to contact with me! You will receive quick response !

 My name is Gary Gu, please contact me at any time. My call +86 13665395656
