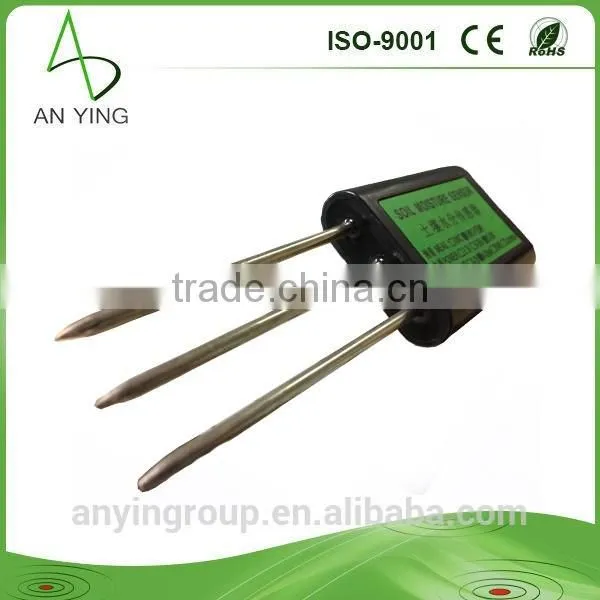

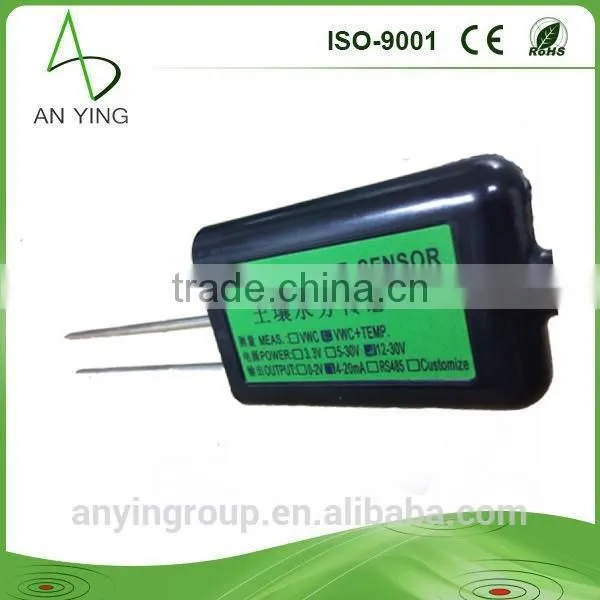

high sensitivity and precision digital soil moisture meter, soil humidity snesor

Layout draft

Red(V+): Power(V+)

Black(G): Power (GND)

Blue(O1): Signal output (temperature)

Brown(O2): signal output (water content)

Yellow: No connection

White: No connection

Green: No connection

Red(V+): Power(V+)

Black(G): Power (GND)

Blue(O1): Signal output (temperature)

Brown(O2): signal output (water content)

Yellow: No connection

White: No connection

Green: No connection

RS485

Mod bus

communication

protocol

Red(V+): Power (V+)

Black(G): Power (G)

Blue(O1): No connection

Brown(O2): No connection

Yellow (T+): RS485+/A/T+

White(T-): RS485-/B/T-

Green(SET):  when connect to “ V+”, it will start in “ setting ”; No connecting or

 connected to “ G ”, it’ll start in “ Operating ”

The configuration parameter of the module like Modus address, baud rate, check

 digit, communication protocol etc is saved by EEPROM (power storage device )

inner. Due to absence from the specific configuration of the module, it can transfer

 the communication to the modules sometimes. To solve this problem, there’s

special mode of the module called “ setting mode”. When it starts with “ Setting

 mode”, it’ll communicates as following parameter:

   1.Modbus address is 0

   2.Communication configuration is 9600,N,8,1(9600bps, no check digit,8 data

     bits, 1 stop bit)

  3.Communication Modbus-RTU

  The configuration parameter of EEPROM will not change because “setting mode”

  or “ operation mode” starts.
