Apple Chips Production Line

Item

Parameter

Item Name

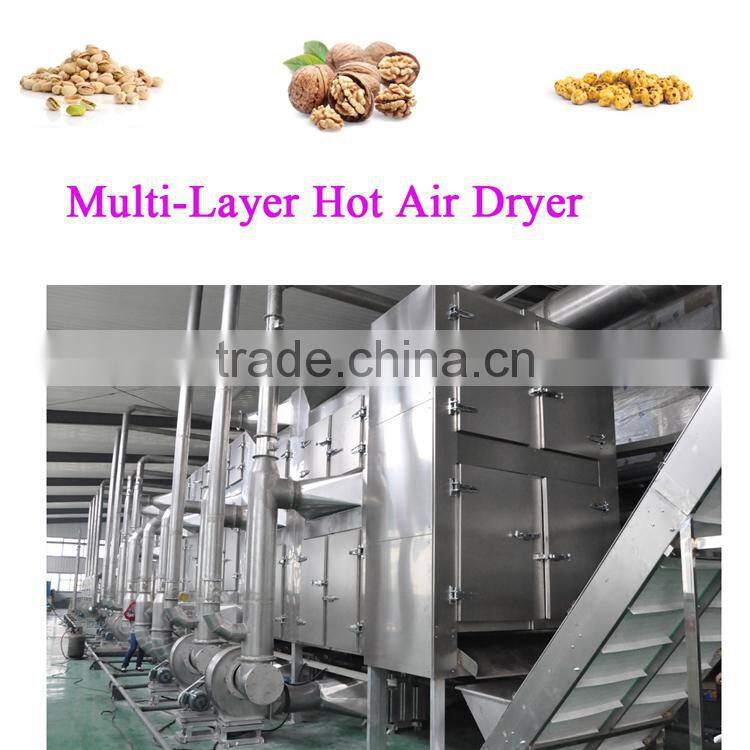

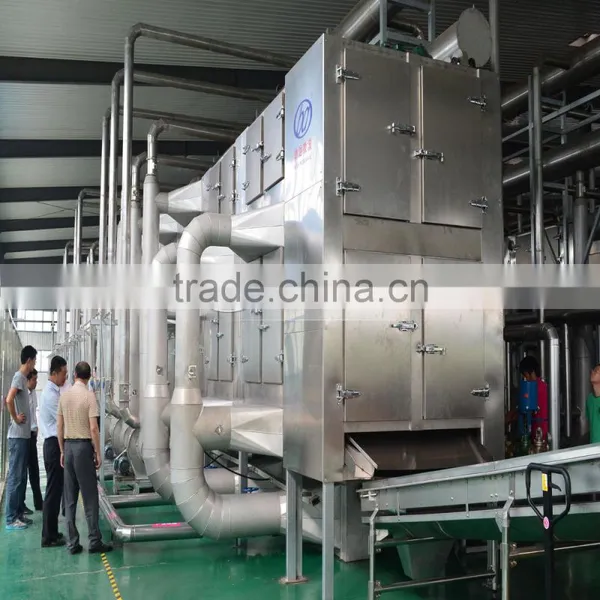

BD five layer hot air dryer

Type

BDHD-F-20

Overall Dimension

12000×1600×4000(h)mm

Drying Chamber

A independent hot air circulation unit in every two meter

Transmission

Chain Drive

Mesh Belt Specification

W=1600,mesh center spacing 10×16mm,Screw diameter 1.2mm,Material SUS304,;roller 12mm round steel,pitch 150mm,Material SUS304;Chain pitch 38.1mm,roller diameter 22.23mm,thickness 3mm,Material 201

Mesh layer

 Five layer

Motor Power

3kw  adopt stepless variable speed motor + frequency control

Transmission Speed Range

0.3~5m/min,(time 30~300min)

Fan

DLF4.5C low noise centrifugal fan

Fan Parameter

4 sets,air volume 12500-6500m³/h,motor power 4kw,rpm  900 r/min,full pressure 830Pa

Heating Source

Steam exchanging heat,steam pressure 0.4~0.6MPa

Heat Exchanger

4 sets

Steam Consumption

300~500kg/h

Input Power

≤30kw

Drying Temperature (℃)

0~80℃,temperature tolerances ±3℃

Heating Mode

Hot air circulation heating and flow through heating

Cleaning

Spray cleaning on line

Control System

PLC control,touch screen,automatic temperature control,transmission control,air volume control,video monitoring,fault display etc

Feeding

Automatic distribute material,evenly distribution,thickness adjustable

Feeding Port Size

H=4500mm,W=2500mm

Discharging Port Size

H=600mm,W=2500mm

Door

Stainless steel appearance

Working Voltage

380V  3 phase

Relative Humidity(℃)

≤85%

Environment Temperature(℃)

Seasonal Temperature

Temperature Requirement

Should be no excessive corrosive gas,no inflammable and explosive gas around

Site requirements

Smooth and flat cement floor
