Equipments which directly related to the palm fruit oil process (from fresh fruit to final products) are divided into six systems as follows:

1.Fruit reception system

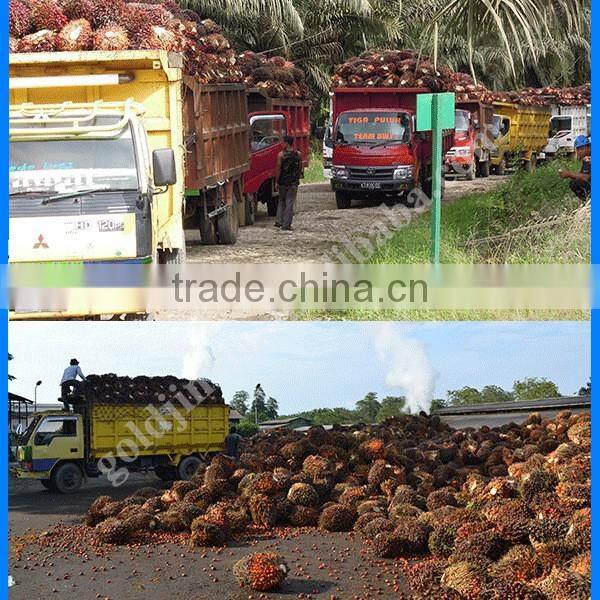

1.1 Use truck to transport the ripe and fresh palm fruits from fruit ranch,

weigh up them by platform scale and record, and then pour them into

the discharging table.

1.2 Start control valve to open the discharging table, then fruit drop in

the fruit basket car freely.

1.3 Drag the fruit basket car which loaded with fresh palm fruits to the

downward of the bridge crane by power cable tray and cable tray,

then use bridge crane to sling the fruit basket car to the track lead to sterilizer sterilizing tank.

2. Sterilizer system

2.1 After drag the fruit basket car into the sterilizer sterilizing tank,

close the sterilizer sterilizing tank and open the vent valve below it.

Then inlet saturated vapor, close the vent valve after the cold air in the

tank was excluded generally, and enter into the period of steaming and

sterilizing.

2.2 Close the inlet valve after the sterilizing process. Drain out the water

and vapor in tank, then you can open the door of the sterilizer

sterilizing tank.

2.3 Drag the cooked fruit basket car to the downward of the beige crane.

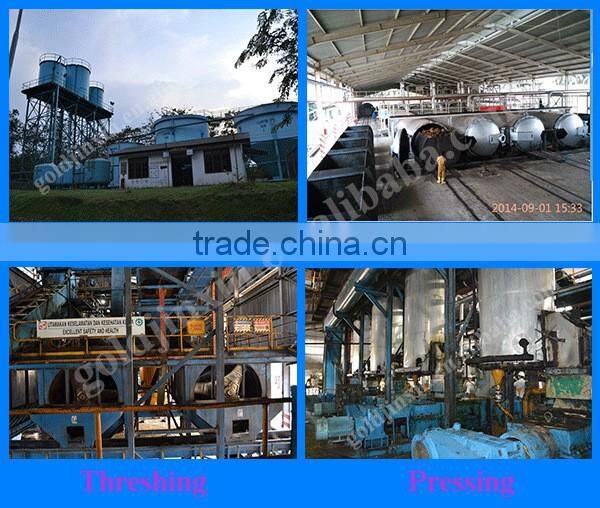

3.Threshing system

3.1 Pour the sterilized fruit in the fruit basket car into the unloading

equipment.

3.2 Feed the fruit regularly into the fruit-separating machine to separate.

3.3 After twisting and beating in the fruit-separating machine, the fruits will fall off entirely.

4. Pressing system

4.1 Palm fruit was transported to crasher by elevator.

4.2 Fruit was heated in crasher.

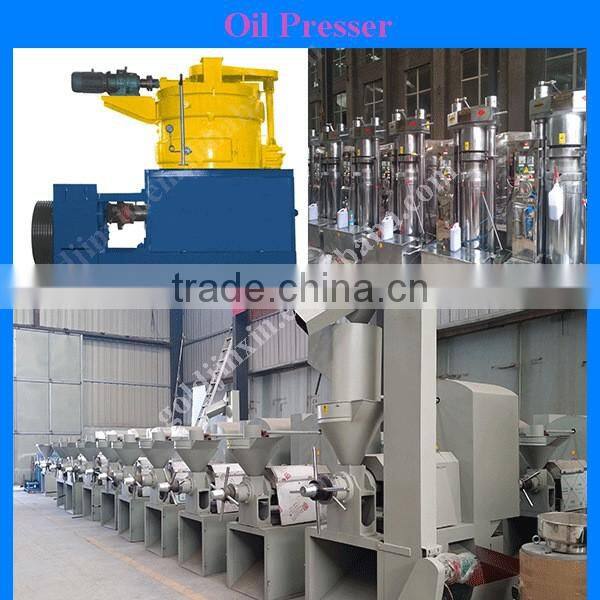

4.3 After sterilizing, the broken palm fruit flow into the palm oil press

machine to pressing. Oil and water mixture outflow from pressing

chamber shell hole, in the same time, the fiber cake and core was

discharged from bonehead clearance and then drop in the packing

anger of broken cake.

5. Fiber, cake, shell and kernel separation system

5.1 Fiber cake was dropped into packing auger, use interrupted blade to

break up the palm cake, evaporate the palm cake constantly during the

transportation, and the enter into the fiber and core separation machine.

Use induced draft system which compose of draught fan and wind net

to transport fiber to boiler room to burn. Palm core of large proportion

drops into the bucket elevator from the other side of the fiber and core

separating machine and then to transport to the core charging bucket to dry.

5.2 Open the discharging hole which is at the bottom of the core chafing

bucket, then palm core drop into husking machine to husk.

5.3 Use shell kernel separator to separate the shell and kernel mixture

after husking.

5.4 Kernel are charged into kernel-holding tank and shell are transported to boiler room to burn.

6.Clarification system

6.1 Use vibrated sifting filter to remove residues like fiber in the crude

palm oil, then the oil enter into the passivating tank.

6.2 There are indirect and direct steam in the passivating tank. After

passivation, palm oil and water mixture are banished to the high-order position

tank and then flow into the clarification tank.

6.3 Clarified oil flow into the oil tank, use disc separator to remove

water in oil and then use plate heat exchanger to eliminate the residual water completely.

6.4 After vacuum drying, the oil flow into net oil tank and then feed into the final-product oil tank directly

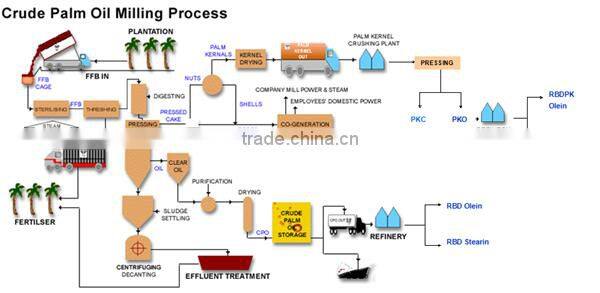

Craft flow:

1.palm fruit/bunch → sterilization → threshing → digesting → clarification → purification →dring → CPO

→ refining → bleaching → deodorizing →RBD palm oil → crystallization → fractionation → RBD olein & RBD stearin

2.palm kernel →depericarper → crushing → pressing → CPKO →  refining → RBDPK oil , RBDPK olein & RBDPK stearin

flexible operation, high automatic degree, environment sanitation and so on.

The specification of crude palm kernel oil:

Pictures of refining of palm oil  taken from our factory
