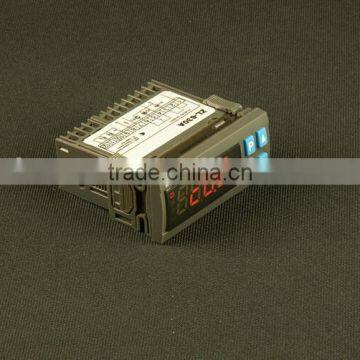

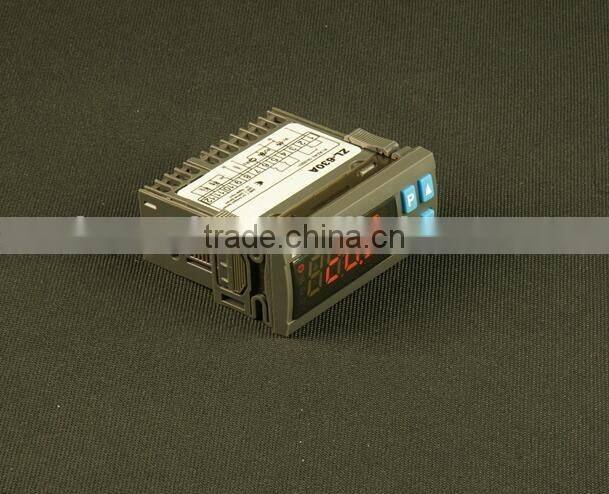

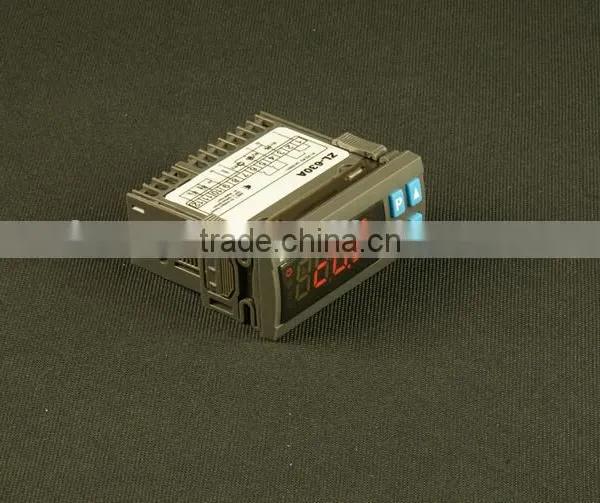

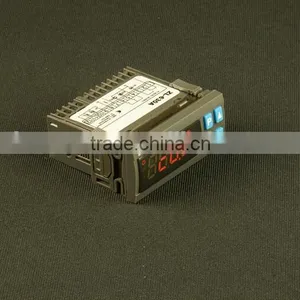

Refrigerated Thermostat Refrigerator Thermostat ZL-630A

1. Feature

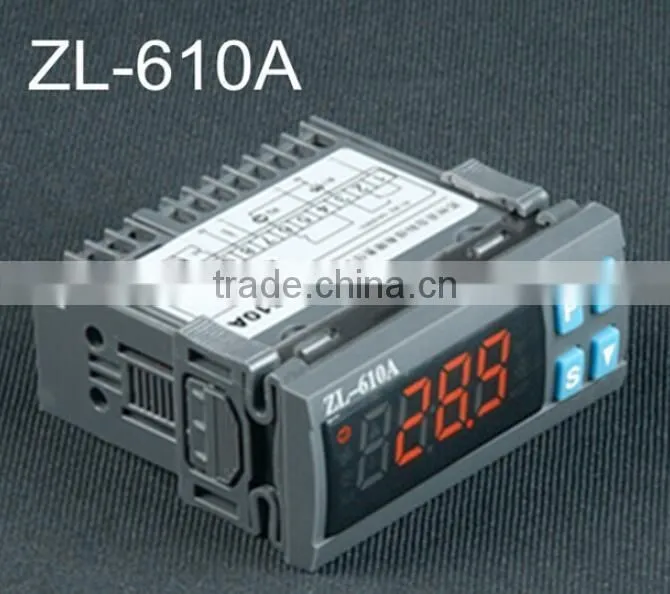

ZL-6XXA is an electronic thermostat, dedicated to control the cold storage, seafood machine, water heaters, etc.

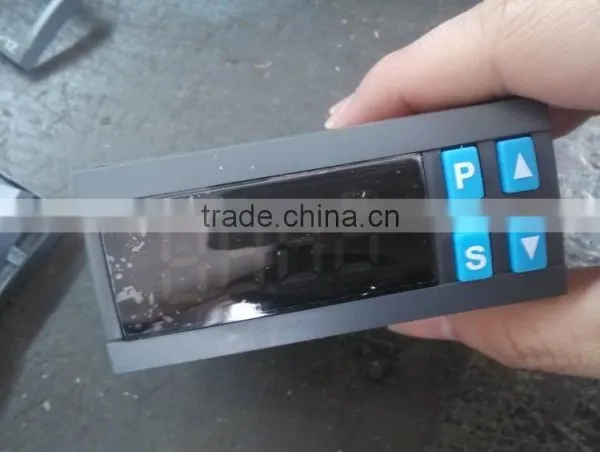

Front panel water-proof level is IP65. The small case size is same as those on the market.

2. Main Function

 Temperature measurement

 Temperature display

 Temperature calibration

 Compressor delay protection

 Buzzer alarm output

 Defrost control (Based on both timer and temperatures)

 Fan control

 Max high-temperature or min low-temperature exceed warning.

 Sensor failure warning

 External warning input

3. Model List

4. Size Specification

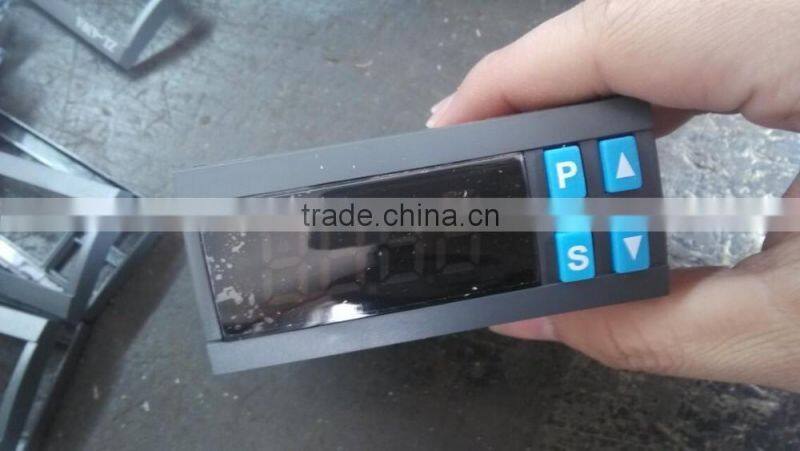

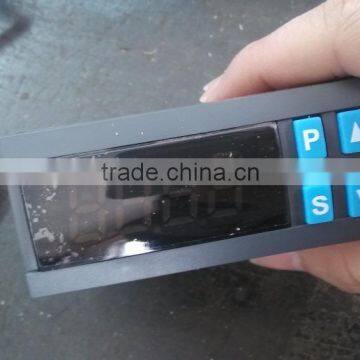

1. Front panel dimension: 78* 34.5mm

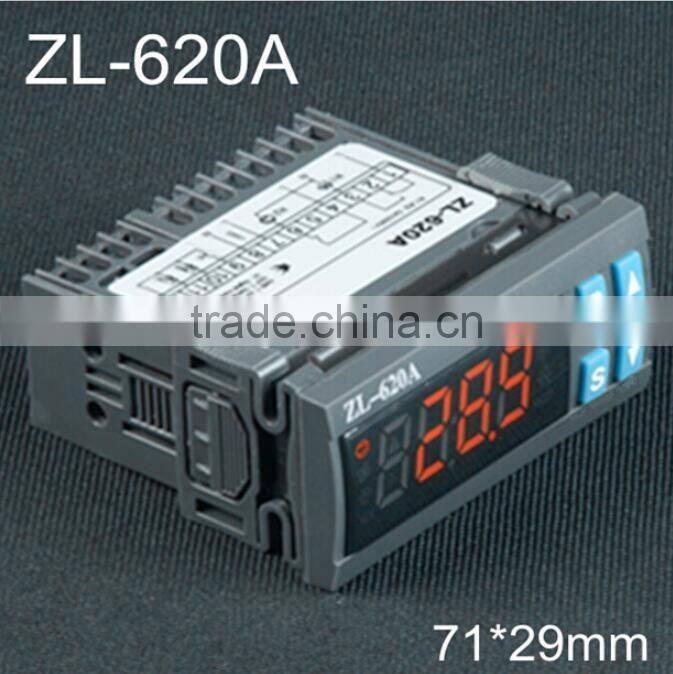

   2. Drilling template: 71* 29mm

   3. Whole machines dimension: 78* 34.5* 71mm

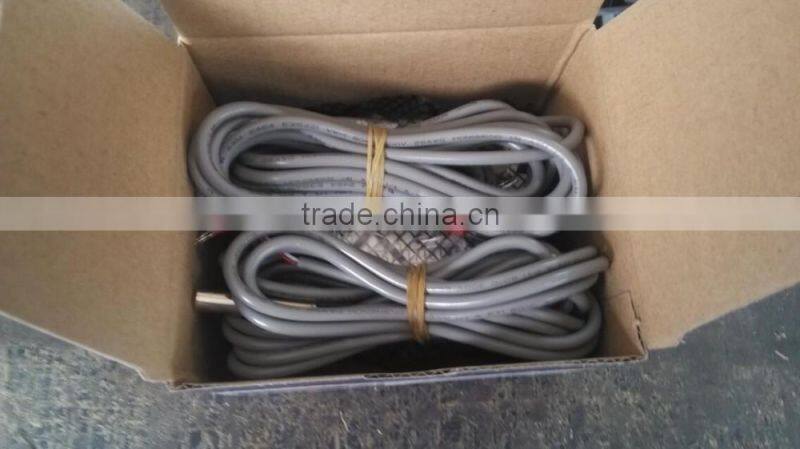

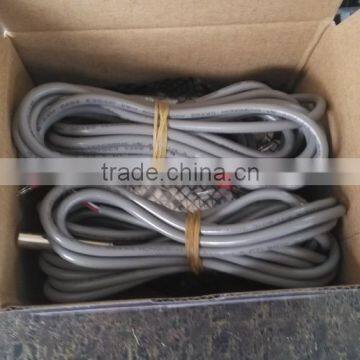

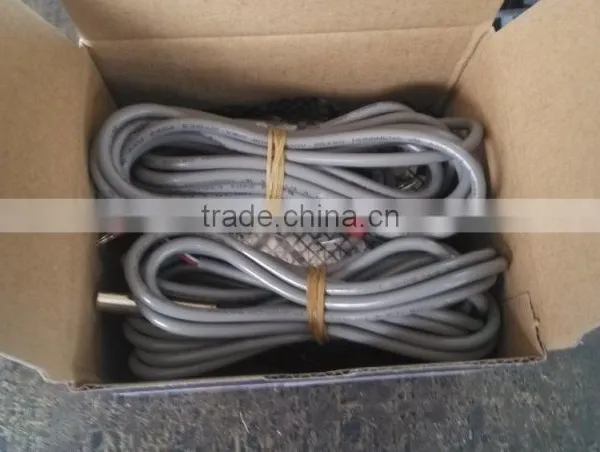

   4. Length of sensor(s): 3m (including the sensor probe)

5. Technical Specification

 Temperature Sensor: NTC

 Setting Range: -40~120℃

 Display Range: -50~130℃

 Working Temperature: -10~45℃

 Storage Temperature: -30~70℃

 Humidity: 5~85%RH (without dewing)

 Power Supply: AC185 ~ 245V 50HZ

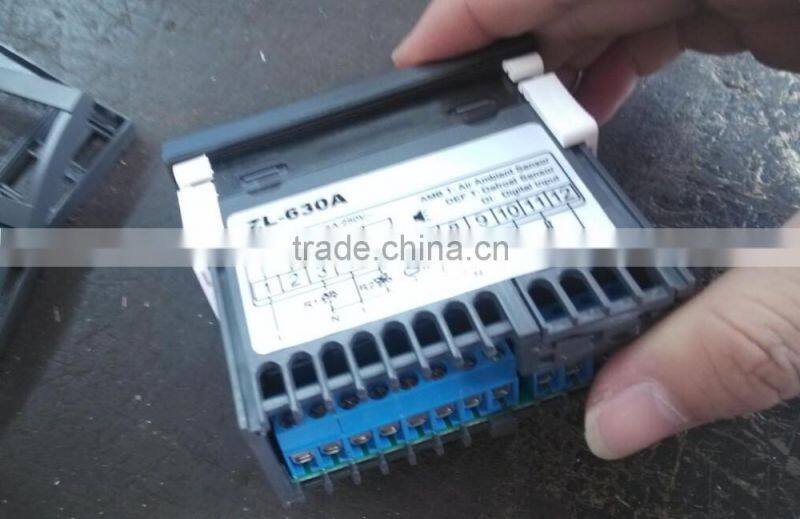

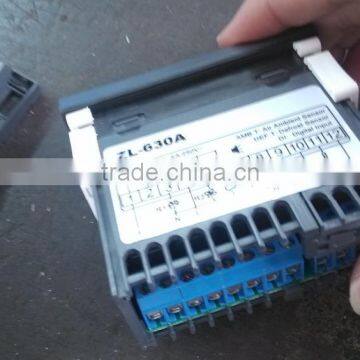

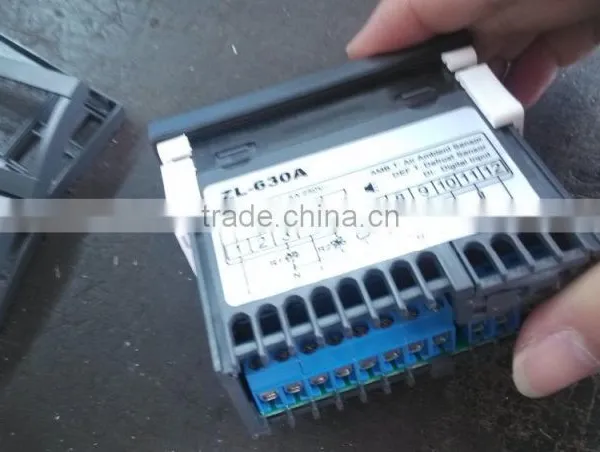

 Terminal Wire: <= 2 * 1.5mm2 or 1 * 2.5mm2

 Load Current: 10A 250Vac(Resistive load)

 Case: PC + ABS Fire Proof

 Protection Degree: IP65 (front panel)
