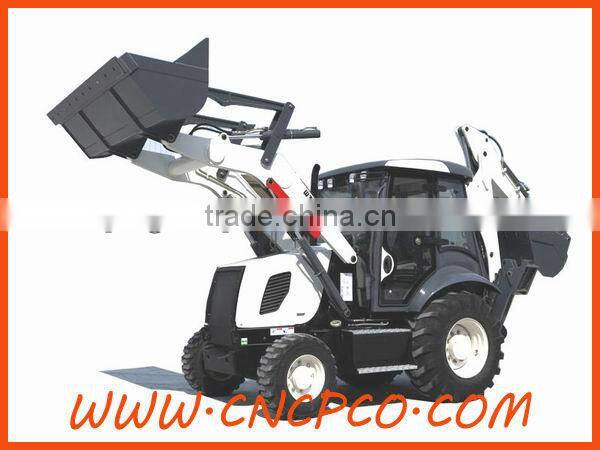

wz30-25 small changlin compact backhoe loader with ce

Overall Dimension

1 Length *Width* Height

5900*2200*3769(mm)

2 Cab roof height

2900(mm)

3 Wheel base

2250(mm)

4 Track

1640(mm)

5 Min. ground clearance

300(mm)

Main Technical Specification

1 system pressure

load hydraulic system

18Mpa

dig hydraulic system

20Mpa

steering hydraulic system

12Mpa

2 system flow

120L/min

3 four-wheel drive , whole hydraulic system

4 total operating weight

7600kg

5 maximum speed

22Km/h

6 maximum gradient capacity

30°

1 loading bucket capacity

1m3

2 rated loading

2500KG

3 maximum articulated height of bucket

3400 mm

4 bucket discharge height

2795(mm)

5 bucket discharge distance

1048(mm)

6 loading lift capacity

25KN

7 bucket hydraulic translation function

yes

8 bucket lift time

6.8s

9 bucket lower time

2.5s

10 bucket discharge time

1.2s

11 maximum tractive force

39KN

12 maximum breakout force

38KN

1 backacter bucket capacity

0.3m3

2 backacter discharge height

3878(mm)

3 maximum digging depth

4080(mm)

4 maximum digging radius

5688(mm)

5 bucket slewing angle

190°

6 bucket digging capacity

46KN

7 bucket stick digging capacity

31KN

Diesel engine

1 model

Cummins 4BTA3.9-C100

2 type

turbocharging four-stroke

3 rated power

55KW/74HP

4 rated speed

2200 r/min

4 cylinder –internal diameter

4-108

5 maximum torque

261.7N.M/1800R/MIN

6 minimum fuel consumption

216 g/kw.h

7 displacement

4.4L

Transmission system

1 model of hydraulic pump

fixed shaft power shift transmission

2 gear shift

2forward shift 2 reverse shift

3 torque

YJ-280

4 drive pump

CDXaf3016-IL

5 flow

16ml/r

6 work pump

CBGj2063

7 flow

63ml/r

Steering system

1 type

articulated hydraulic steering

2 model of steering control valve

BZZ5-250

3 model of turning control valve

YSF25S-00

4 steering angle

36±1°left or right 36±1°

5 minimum turning radius

5018(mm)

Axles

1 main transmission type

single reduction

2 wheel reduction type

wheel reduction

Wheel

1 tire size

16/70-20

2 front wheel pressure

0.22Mpa

3 rear wheel pressure

0.20Mpa

4 service braking

air over hydraulic disc on 4 wheels

5 parking brake

manual parking brake

Refill Capacity

1 fuel tank

70L

2 transmission

25L

3 front axle

9KG

4 rear axle

9KG

5 hydraulic tank

140L
