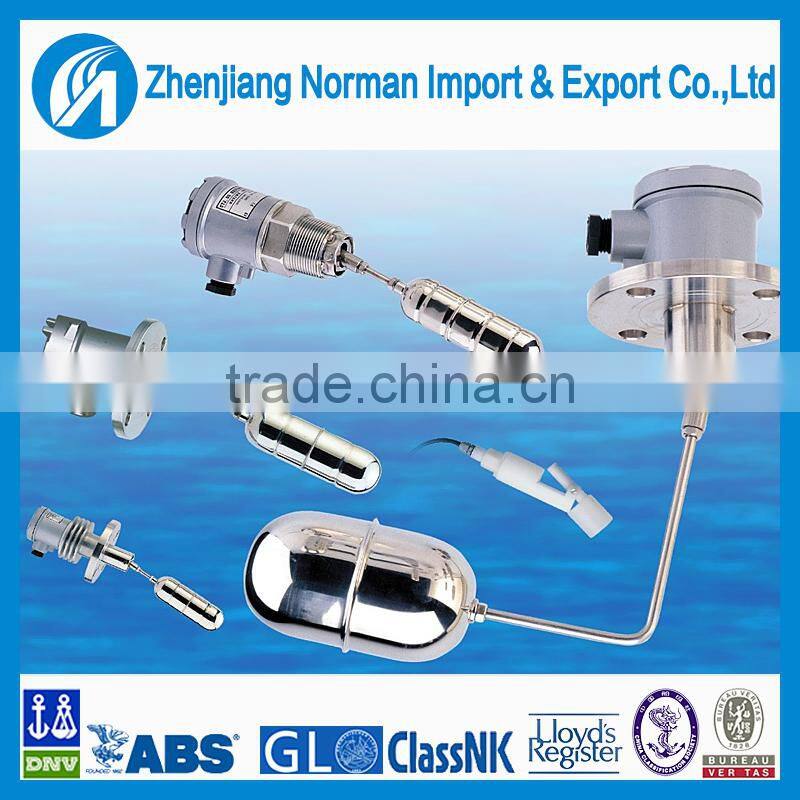

High Quality Side-mounted Level Float Switch

High quality Side-mounted level float switch

float level switch

No standby power requirement
Long service life
stable operation
simple installation

Operation Principle

UQK type magnetic float ball liquid level switch is composed of reed and magnetic float ball. When the float ball rises or falls with the liquid to the level of the switch, the magnetic forces of magnetic witch inside of the float ball will cause the reed switch to turn On or Off. No Mechanical wear. No other power supply.

Technical parameters

connection: DN50/RF/PL or as customer's requirement

insert length: 80~300mm

switching state: SPDT

switch No.: 1 switch

max switch voltage: 250VAC 230VDC

max switch current: 0.6A(SPDT); 2A(SPST)

max switch capacity: 0.6A:60W ; 2A:200W

life time: ≤1x109

tolerance: ±8±2 mm

transmitting: above2000mm

medium density: above 0.5g/cm3

working pressure: PN2.5~PN160

working temperature: -40~80°C; -40~120°C

high temperature type: ≤150°C

float ball: ≤6.3MPa=φ45; above6.3MPa=65

material: 304

electrical connection: M20x1.5 female thread

Horizontal mounting angle ≤±10°

protection class: IP65

explosion-proof: Exia II CT5 ExdIICT5

Specifications

1.No standby power requirement. No maintenance
2.Long service life, stable operation, simple installation
