GRP Pipes

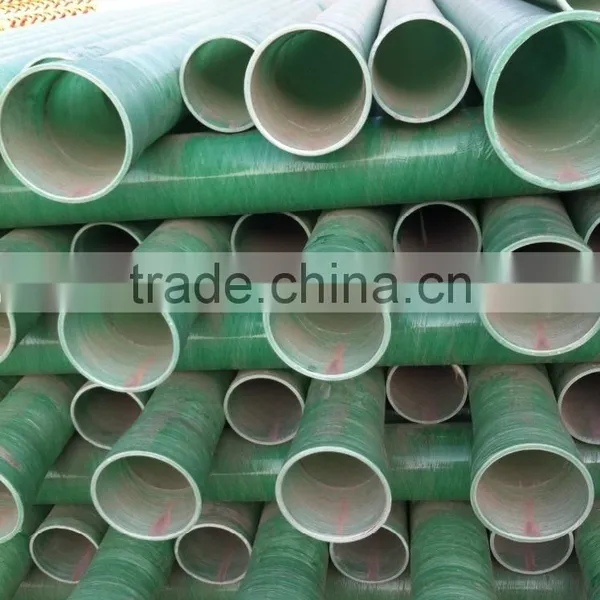

GRP pipe

 Introduction:

GRP pipe is a kind of composite material pipe, take the resin as the main material, glass fiber as the reinforced material, and quartz sand as the filling material. The GRP pipe is good at anti-corrosion, easy to install, light weight, so that it is the first choice of Chemical industry and drainage engineering.

The GRP pipe including four layers: Lining layer, transition layer, sand layer, protection layer.

1,The lining layer: also called Anti-seepage, anti corrosion layer. In seepage control, corrosion protection plays a key role.  It is made from 90% resin and 10% glass fiber felt.  The thickness is 1.5-2.5mm, depends on the pressure and diameters of the pipe.

2, Transition layer: this layer is made of 2 layers of glass fiber felt and 75±5% resin. It’s function is prevent capillary generate in the pipe wall during production.

3, sand layer: this layer is fiber winding layer, it is the key to product strength. The resin is about 30±5%.  In order to improve the pipe’s stiffness, add the quartz sand in this layer, its thickness according to the external conditions. Its thickness according to the circumstances of loading external force

4, Protection layer. : also called outside protection layer. This layer is the outermost layers of the pipe, it is made from 100% resin, the function if prevent of corrosion by the corrosive material under the soil, this layer has the Toughening agent, inhibitor, to Anti-aging, increase service life. The thickness is 0.25-0.5mm.

The characteristics of FRP(GRP) pipe:

1, Excellent corrosion resistance performance:

The FRP pipes adopt the quality anti corrosion resin, withstand the erosion of acid, alkali, salt water untreated sewage, soil corrosion and many chemicals or groundwater.

2, Heat resisting cold resistant performance is good:

Still has good toughness and high strength under -30deg temperature, the temperature scale -50℃-80℃.

3, Excellent wear resistance

FRP pipe’s wear-resisting performance is very good. Test: pipes fillings with the water which contains a lot of mud, sand, rotating 30 0000 round, check the wall wearing depth:  steel pipes lost 0.53mm, Hardening treatment steel pipe lost 0.48mm, GRP pipe lost 0.21mm. We can see that the GRP pipe’s anti wear effect is perfect.

4,Heat preservation performance optimization

Because of the low coefficient of thermal conductivity of the GRP pipes, so the heat preservation performance is very good

5, The proportion of small, light quality

The specific gravity of the GRP pipe is 1.65 to 2.0,  only 1/4 of the steel, but the ring tensile strength is 180-300Mpa, axial tensile strength of 60-150Mpa, approximate alloy steel.

The connection of the GRP pipes:

 The five connection ways of the GRP pipe

1, Butt connection:

2, Double O type seals connection:

3, Single O type ring socket and spigot glue joint

4, Socket adhesive connection

5, Flange connection:

2, Pipe accessories

The pipe accessories including bend, Elbow, tee, flange type connector, tee joint, reducer etc.

The installation of the GRP pipe:

Pipelines buried underground

The buying of the GRP pipe is an important progress, according to USA ASTMD3839-89 GRP pipe underground burying standard to do it.

The date of the groove excavation for the GRP pipe.

Sub crust

Under layer : the thickness of the under layer is about DN/4, but not more than 150mm, The radial deformation after pipe installation are not more than 5%.

GRP pipe hoisting:

The pipe can not be Fall and impact, specially should protect and control the end of the pipe.

1,lifting single GRP pipe at double fulcrum.

2, lifting one union of pipe packed together.

3, lifting nested pipe at double fulcrum.

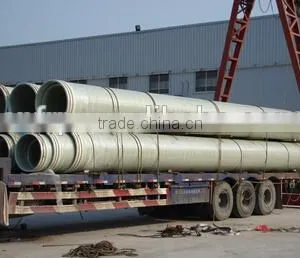

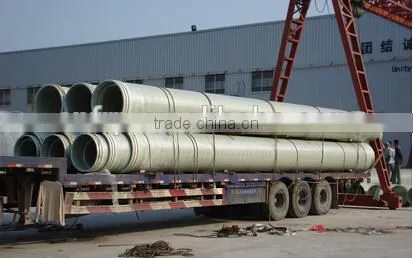

Transportation and storage

1, the pipes should keep a distance between each other, Use stow-wood separated, no more than 2 meters height.

2, the pipeline in the transportation and loading and unloading process should not bump, throwing.

3, put the ground should be flat, tube placement shall not be more than 2 meters high, put location should be far away from the fire source, is not easy to open piled up for a long time
