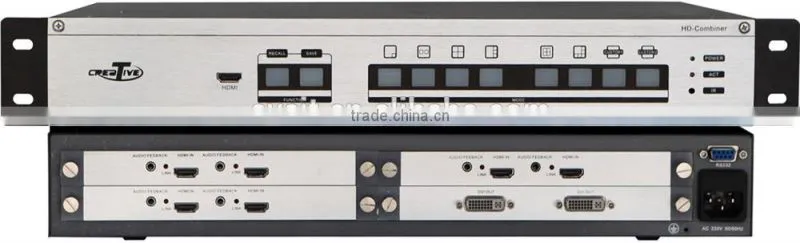

IP-based Distributed Controlling and Switching System, 1080p Modular HD Combiner, Multi-viewer

Modular HD Combiner, also named as Multi Viewer, configuring by custom graphical processing chips, with modular structure, input modules is simply same to that of AVCIT’s modular matrix switcher, whatever analog or digital modules, all are two channels, flexible enough to works for video conference, city traffic management, call center and security surveillance.

Modular HD Combiner
1.Highspeed FPGA structure, advanced graphical processing algorithms, no responding delay, jag, trail, mosaic and so on, ensure the output with high definition;

2. The maximum frequency for analog input frames sampling is 205Mhz, support UXGA @ 75Hz/WUXGA60Hz;

3. Support up to 7 channel signal inputs, 2 DVI-I output, 1 of 2 is for monitoring. Support 1-6 screen splitting;

4. Available to save and recall variety of display mode by software, variety of shapes of splitting are available, such as round, oval, pentagonal and so on;

5. Modular structure: input modules are same to that of AVCIT’s modular matrix switcher, supports analog or digital signals, VGA/CVBS/DVI/HDMI /YPbPr/RJ45/Optic Fiber/SDI;

6. HDMI module is compatible with HDMI1.4, and HDCP;

7. CVBS module support adaptable de-interlacing, automatic recognition of PAL, NTSC;

Input node is for collecting signals and preprocessed data, encoding it into IP streaming, that are to be transmitted over Ethernet. every input node is independent, responsible for collecting and controlling of 1 signal devices. It access to network switch via twisted pair cable.

Output node is in charge of decoding the streaming data, processing data, and display on terminal devices. Every output node is independent,

 it access to network switch via twisted pair cable
