New 7 HDMI/DVI/VGA/SDI/AV/YPbPr/OF/CAT Input 1 DVI Output Signal Any Size of Modular HD Combiner

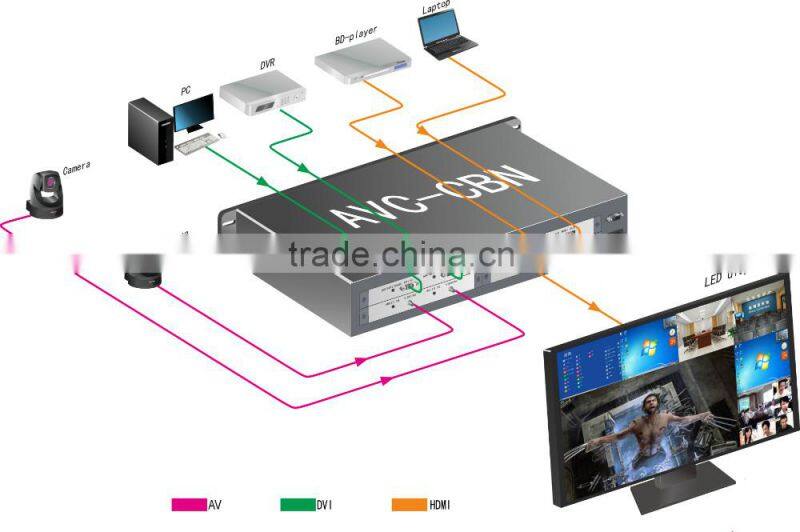

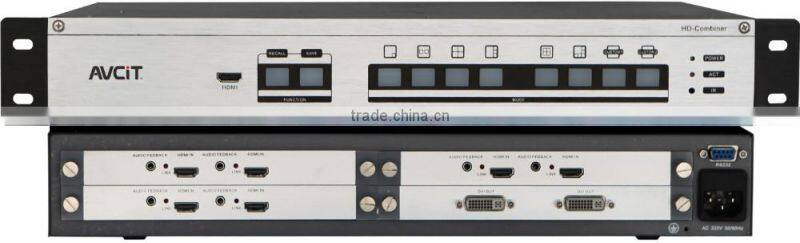

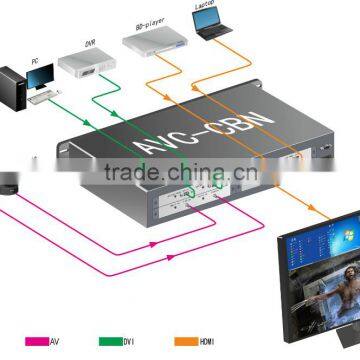

Modular HD Combiner, also named as Mult Viewer, configuring by custom graphical processing chips, with modular structure, input modules is simply same to that of AVCITs modular matrix switcher, whatever analog or digital modules, all are twochannels, flexible enough to works for video conference, city traffic management, call center and security surveillance.

1. Highspeed FPGA structure, advanced graphical processing algorithms, no responding delay, jag, trail, mosaic and so on, ensure the output with high definition;

2. The maximum frequency for analog input frames sampling is 205Mhz, support UXGA @ 75Hz/WUXGA60Hz;

3. Support up to 7 channel signal inputs, 2 DVI-I output, 1 of 2 is for monitoring. Support 1-6 screen splitting;

4.Available to save and recall variety of display mode by software, variety of shapes of splitting are available, such as round, oval, pentagonal and so on;

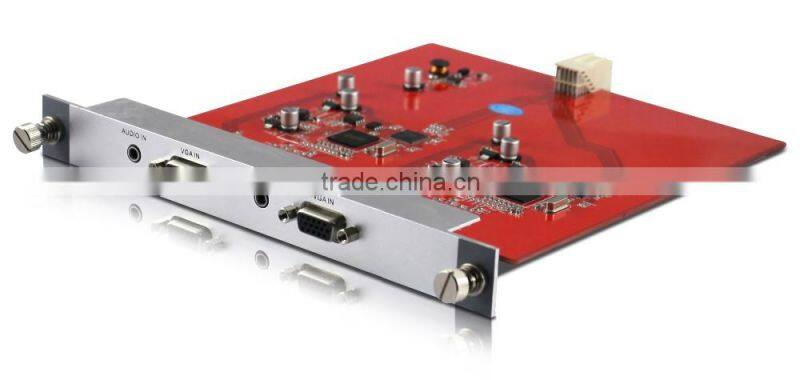

5. Modular structure: input modules are same to that of AVCIT’s modular matrix switcher, supports analog or digital signals, VGA/CVBS/DVI/HDMI /YPbPr/RJ45/Optic Fiber/SDI;

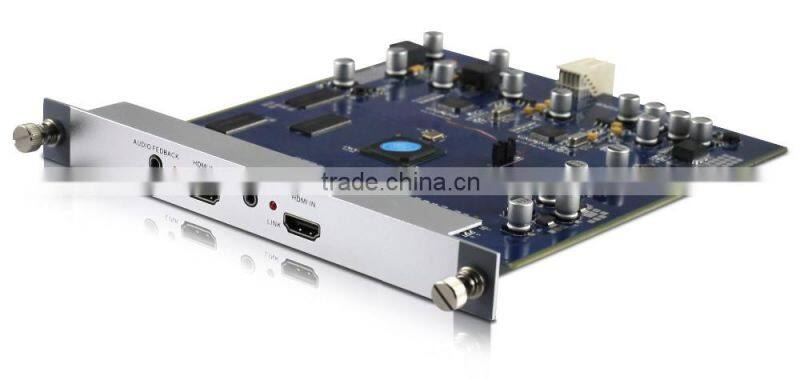

6.HDMI module is compatible with HDMI1.4, and HDCP;

7.CVBS module support adaptable de-interlacing, automatic recognition of PAL, NTSC;

8.SDI module supports 3G/HD/SD-SDI, the rate is 19Mbps -2.97Gbps;

9.YPbPr: adaptive 3D/TNR Noise Reduction, De-interlacing to1080i;

10.Optic fiber module, dual-core single-mode fiber, maximum transmission distance 25km;

11. Works with all AVCIT’s central controller, able to be controlled by iOS/android/PC and all AVCIT’s touch panels.

Input signal                      VGA, SDI, DVI, CVBS, YPbPr, HDMI, optical fiber,

No. of input channels       Maximum 7

Output port                      1 DVI-I interface, 1 DVI-I for monitor

Control mode                   RS-232

Output resolution            1920*1200, 1080p

Working temperature      -20-60℃

Power supply                 100 -240VAC, 50/60Hz, adaptive power

Power consumption        Ma ximum 50W

Weight                            About 4.6KG

Dimensions                    444*260*66mm
