IP Based Output Node DTBOUT, AV Solution for Exhibition, AV Controller, IP-based Distributed Controlling and Switching System

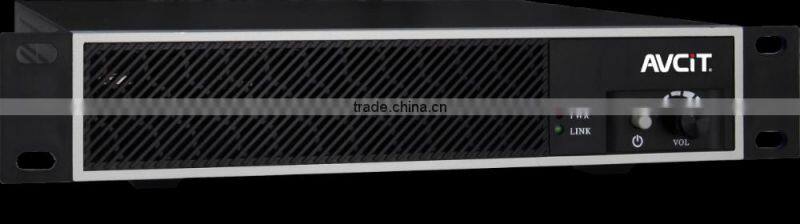

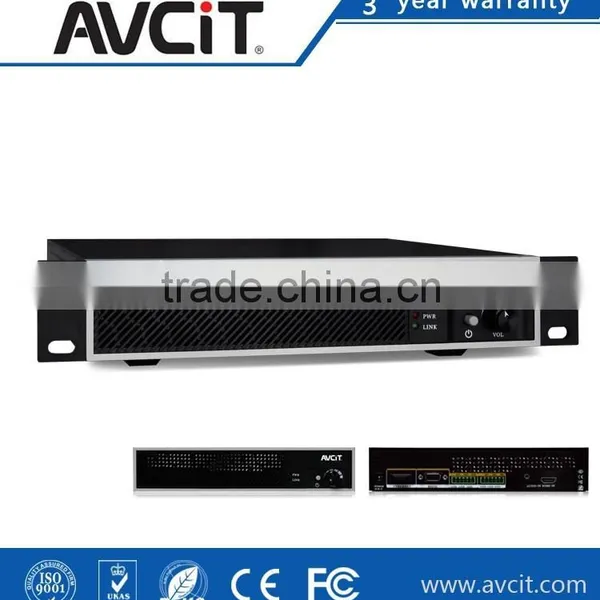

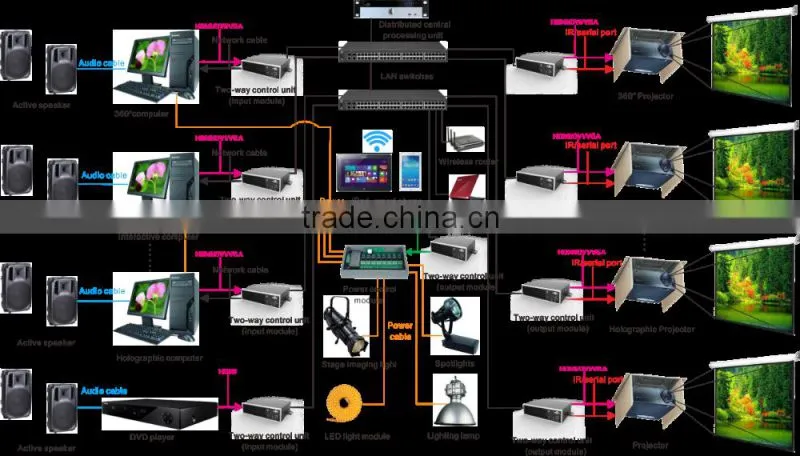

The output node is in charge of decoding the streaming data, processing data, and display on terminal devices. Every output node is independent,

 it access to network switch via twisted pair cable

 1.Transmitting all Audio, video, and RS232 signals simply by twisted pair cable.

2.Distributed structure, no physical central controller required, every output node is independent, greatly reducing the risk of system operation, and maintenance costs.

3.Each output node is with one video signal (HDMI,VGA or SDI) input, bidirectional RS232 port, 3 I/O and 1 IR port

4.Output resolution supports 800*600 to 1920*1080 60Hz

5.Bidirectional RS232 serial port, realtime device status can be collected for testing, responding and implementing the realtime instructions from data center.

6.Each output node comes with 3 I/O port, all are with 5V voltage output, available to control high current devices by relays. they also access to variety of sensors, collect data and transmit to data center;

7.Deploy high performance logical and coding chips, ensure well running of system, and highidelity of audio and video signals;

8.Streaming data from network switch will be decoded into high quality HDMI,VGA or SDI video signals

Number of video channel 1 channel

Video specificationHDMI, DVI, VGA, SDI

The maximum levelsT.M.D.S 3.3V

Output levelT.M.D.S 2.9V

Control Protocol

RS232Any formats is available, any baud rate from 300 to 500 is ok, to modify while running, length available from 1 to 1000

IR Automatic analysis of IR carrier, no limited carrier frequency,

Input and output resolution

PC: 1600*1200@60_24bit

HDPC: 1920*1200@60_24bit

HDTV:1920*1200@60_36bit
