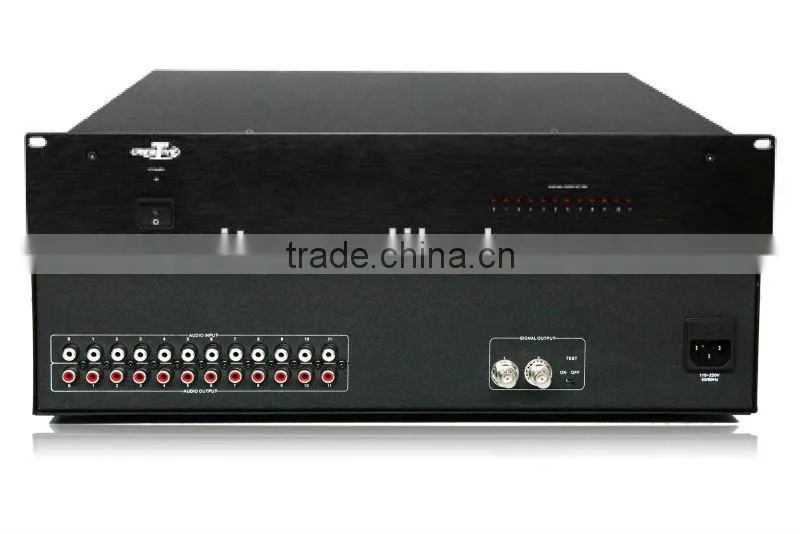

Infrared Simultaneous IR Radiation Console System

TC IR3102 is a high performance infrared console for distribution, deploy 2M 8MHz carrier wave, high precision PLL phase locked technique, advanced audio IR FM modulated transmission mode. directional transmission, high security to prevent malicious interference and eavesdropping.

l directional IR transmission, high security to prevent malicious interference and eavesdropping;

l Automatic level control function (ALC);

l Deploy high performance digital programmable PLL chips, with high precision phase-locked;

l Advanced audio IR FM modulation transmission;

l IR receiver has a strong anti-interference ability, no interference from high frequency  sources;

l With 16 audio output channels;

l 16 different frequency-modulated audio signal to be produced for system commissioning;

l Input level indicator feature, LED lights on front panel, indicate status of corresponding channel;

l Adaptable power supply, 100-240v, Testing show that up to 3000v is resistant.

l Enclosure is made of metallic materials, 8000v anti-static.

Parameter Name                  Infrared Radiation console

Power                                   supply100VAC ~ 240VAC, 50/60 Hz International Adaptive power

Static power                         15W

Crystal oscillator                   Crystal controlled

Modulation                          (PPL)Frequency regulation, narrowband

Carrier frequency                2M-8MHz (BAND4 band)

Pre-emphasis                     100∪S

Deviation                            ±6KHz (±7KHz peak)

Total harmonic distortion    <1%
