Programmable Central Controller 4x4 Full seamless Multi-format Matrix Switcher AV Remote Control

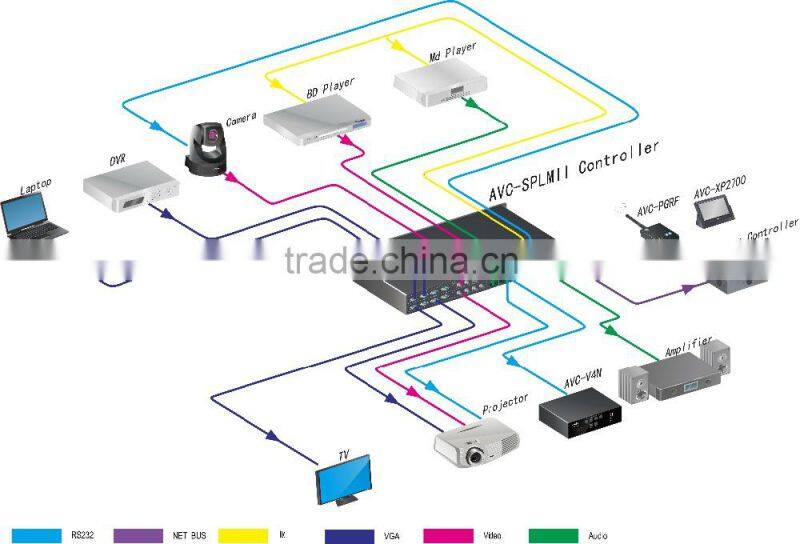

SPLMII is an central controller with 8*8 matrix switcher functions, VGA 4*4 , composite video 4*4/5*3/6*2/7*1, and audio 8*4 matrix switching system (with audio volume adjustment function), are highly integrated.

It is with 8 channel IR port, 4I/O inputs, three programmable serial ports, 32 bit embedded microprocessor, support complex logic computing. 3 programmable outputs serial ports, one serial port is for program downloading, one AVCIT net port, widely used in small and medium sized multifunctional meeting rooms, video conferencing systems, medium and large institutions, intelligent home and other occasions.

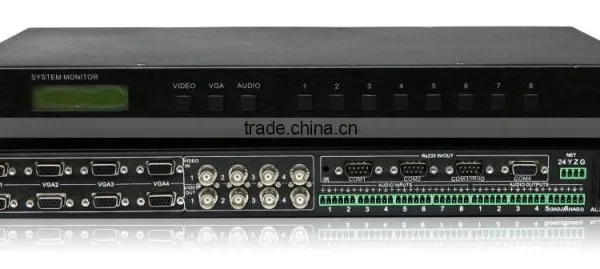

SPLM-II

1. 32-bit embedded processor, frequency up to 533MHZ;

2. Highly integrated co processor chip, with fine layout, enable the system running to be stably and efficient;

3. 8 MB of memory and 16 MB flash memory;

4. Programmable control platform, interactive control structure;

5. VGA 4*4 matrix switcher functions, VGA 15HDF interface

6. Optional 4*4/5*3/6*2/7*1 composite video matrix switcher functions, BNC interface;

7. Audio 8*4 matrix switching, 3-bit phoenix interface;

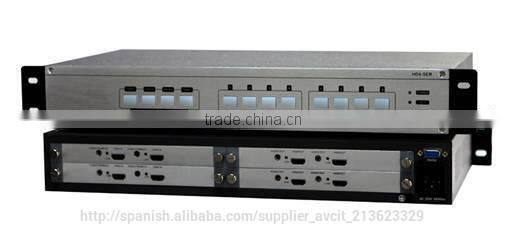

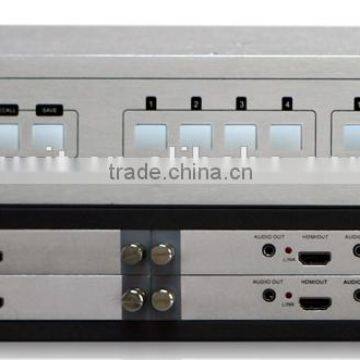

HD0404

1.Modular structure: Input and output signal support all digital and analog formats, such as AV, VGA, YPbPr, DVI, HDMI, HD-SDI, OpricFiber, RJ45, we even developped central controller module, which works with HD1010, HD1818

2.Long distance driver feature: Input with automatic equalization, effectively reducing ISI due to long distance transmission; Output with pre-emphasis for signals; Input support receiving delay, apply for the time compensation when the differential pair of lines are with unequal length;

3.Connection indicating: Input and output modules are with led lighting once connected;

4.Compatible with HDCP: Make sure that protected media content from Blue-ray DVD, Gane box etc;

5.Audio access function: Audio interface is available for VIDEO, VGA and YPbPr input and out put modules, switch your video and audio signals synchronously;

6.Automatic EDID calculation: Automatically calculating the EDID intersection of any output display information, when signal to be switched to display devices with different resolutions, it can obtain the best resolution in real-time and implement automatically;

AS-7

Touch panel type    Industrial grade IPS LCD ;

Size                        7 inch

Resolution             1280*800 pixels

Brightness             Adjustable

Memory512M       (DDR2)

Contrast9 levels    adjustable

Backlighting           LED

Screen ratio          16:9

Touch panel life    10,000,000 times
