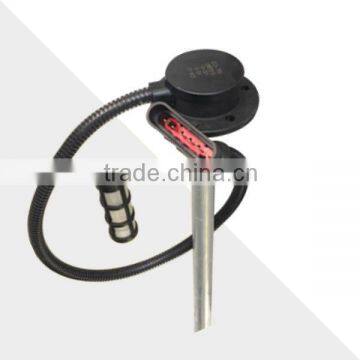

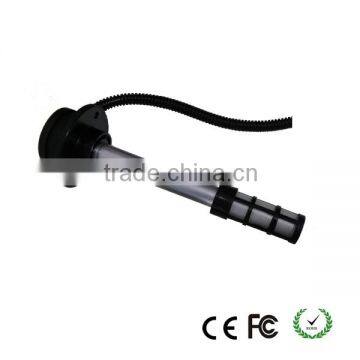

FLS-700 Diesel Fuel Level Sensor for GPS Tracker DVR Truck,Fuel Oil Level Sensor RS232 Port Output

Technical parameters of  capacitive sensors

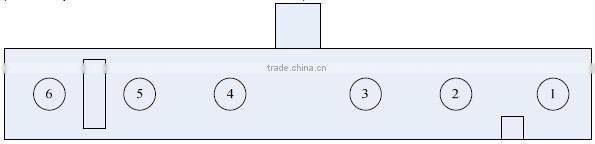

Pin1: VCC;

Pin2: Output ( 0-5V );

Pin3: GND;

Pin4:Connect to calibrator;

Pin5:Connect to calibrator;

Pin6:Connect to calibrator;

If the output signal meets the values listed , it means calibration is OK

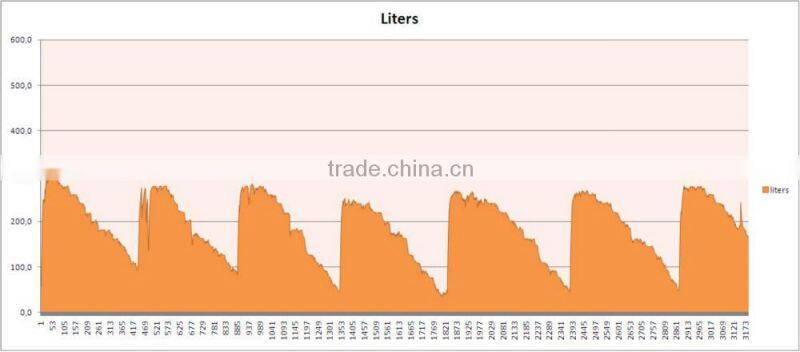

Testing curve from customer

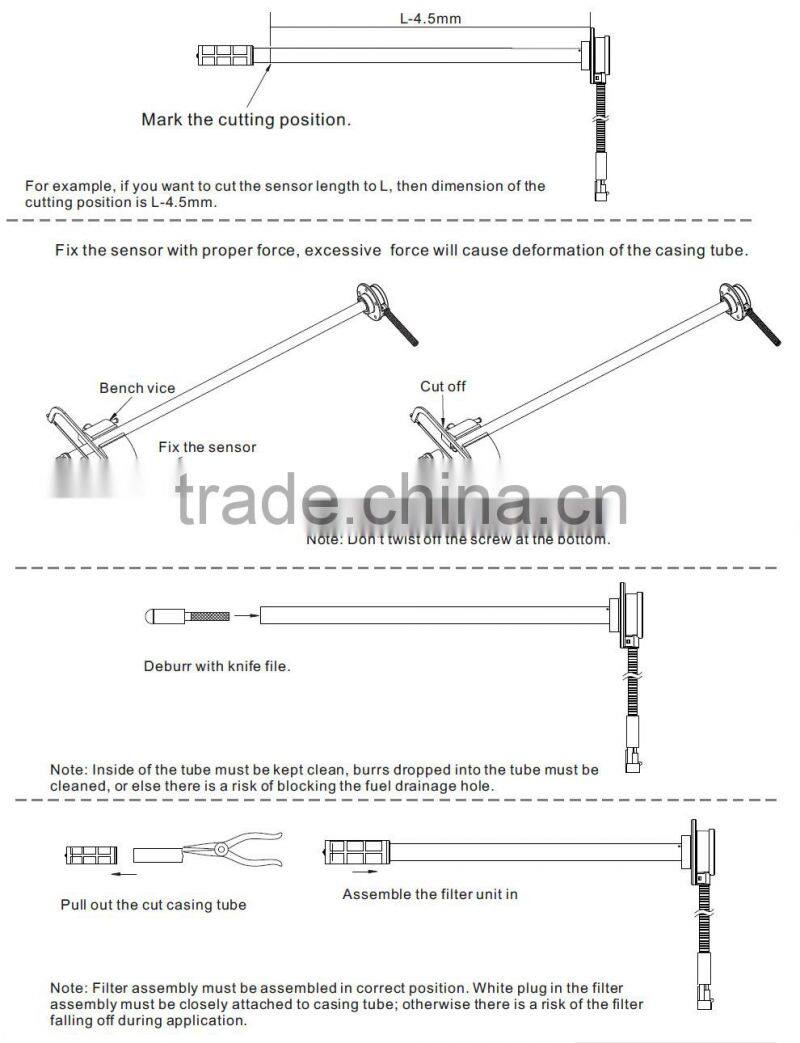

Cutting steps diagram of fuel level sensor

1.When need to use calibrator ?

   After you cut it ,if you never cut it ,no need calibrate .

2.How to calibrate it ?

 Press the full or empty button till the lamp flash one time ,release the button wait 5 seconds ,

 then finish calibration .

3. Can I use it with gps tracker?

    Yes, it support any gps tracker with 0   -5V analogue input or RS232 input. If RS232 interface, the gps tracker need to do integration with our sensor protocol.

4. Which is the gps tracker list it support?

   Any gps tracker with 0-    5V analogue input and RS232 input. such as A300, VT310, MVT400, MVT600 and etc.

5. What is the resolution?

 0.1mm. If multiple with section area, we can conclude the liter resolution, normally less

 than 1 liter for vehicle tank.

6. Can we measure the liter changing with it?

   Yes, create one map between level and liter, then can draw liter changing.

7. Why is it expensive than other floating sensor?

 Because capacitance is more stable and higher resolution than floating sensor.

So do not compare with different type of sensor. Just compare with other capacitance sensor,

our will be the most cost-effective one.

8. Do you have support for integration with our application?

    Yes, we have EE and SW engineers team to support for you with integration of our product.

9. Is it safe for using with gasoline?

   Sure, we have ExtdIIT certification.

10. Can we cut short to adopt our tank?

    No, it does not support user cutting short. We have another model F330 support customer resizing.

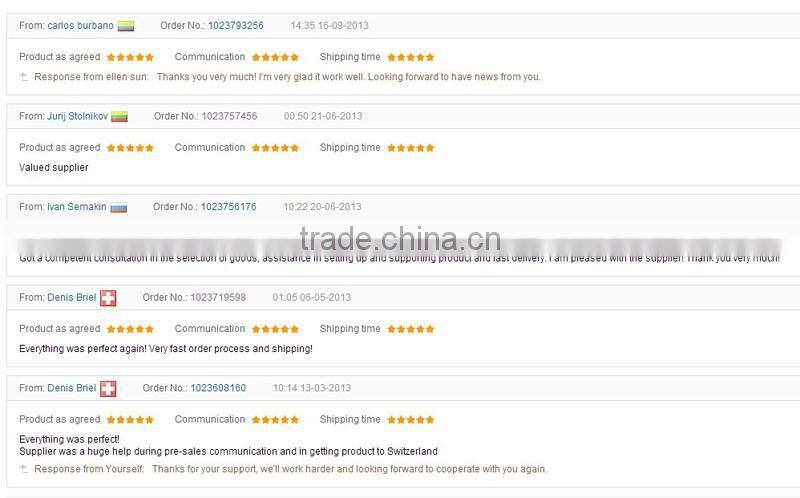

Feedback from our customer
