JCJX-70 Electric wire and cable extruding machine

Usage:

.Apply for wire &cable monolayer ,double-decked and triple extrusive for PVC,LDPE,XLPE,LSHF,NYLON,TPU and so on.

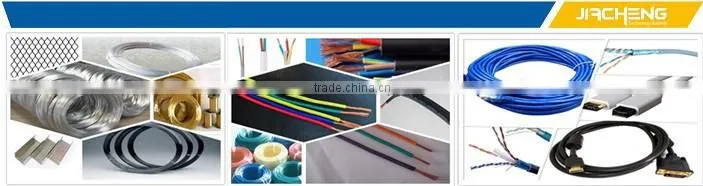

copper wire insulation coating.The wire get cooling through water to finished product. The product can be powercable, automotive wires, electronic wire, lan cables and so on. HS CODE 84772090

Technical parameter:

1)  Power: 380V, three phase

2)  Main motor power:22KW+22KW inverter

3)  Haul-off motor power:4KW+4KW inverter

4)  Take-up motor power:2.2KW+2.2KW inverter

5)  Accumulate wire motor power:1.5KW+1.5KW inverter

6)  Inlet wire diameter:Ø 1-7mm

7)  Outlet wire diameter:Ø 2-12mm

8)  Max. speed of main machine: 90r/min

9)  Max. speed of outlet machine:350m/min

10) Inverter:the speed can be changed from zero to max

11) Pay-off tension:control automatically by electricity

12) Take-up machine use polish rod, transverse and distance can be adjusted by plain   shaft.

13) Machine center height:1 meter

14) Diameter of screw: Ø 70*1985;L/D of screw:25/1;Material:38CrMoAiA,

The surface of screw is carburized and quenched,electroplated with hard Cr,  Hardness:HRC55-60

15) Inside diameter of screw tube: Ø70; material: 38CrMoAiA,the surface is carburized and quenched;Hardness:HRC55-60.

16) The material of insulation are PVC and LDPE.

17) Max extrusion capacity:130kg/h.

18) 3m3 of cooling water is used circularly, replaced once a month.

19) Compressed air:0.4 MPa, 15m3/h.

20) Max. size of pay-off bobbin:outer dia.*bore dia*width Ø 630*Ø56*Ø475

21) Max. size of take-up bobbin:outer dia.*bore dia*width Ø 630*Ø56*Ø475

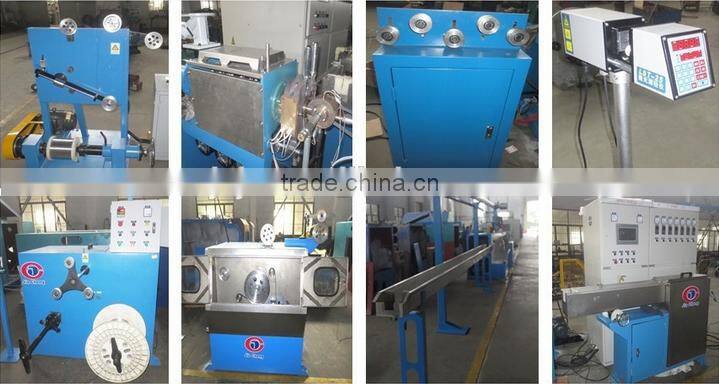

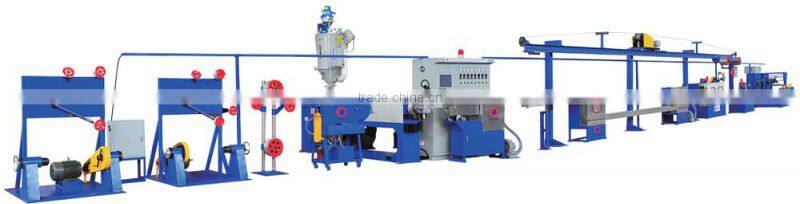

Components

1-1. Ø630mm pay-off without motor      1-2. Straightening table

1-3. Powder machine                             1-4. Hopper drying

1-5. Auto feeder                                     1-6. Ø70 Main extruder

1-7. Electrical cabinet                           1-8. The first parts water trough

1-9. Laser caliper gauge (optional)     1-10. Printer(optional)

1-11.Fixed water trough                       1-12.Haul-off machine

1-13.12M accumulator                         1-14. Spark tester(optional)

1-15. Meter counter                              1-16.Dual bobbin take-up

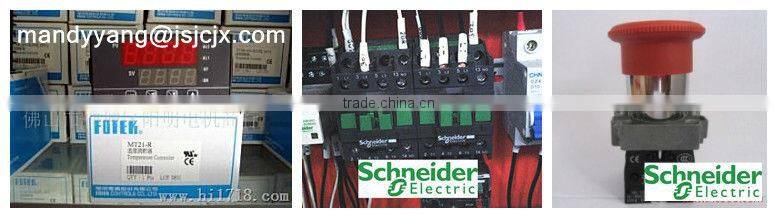

Electrical parts(world famous suppliers):

Take care of your products:
Our advantage:

we have our own factory and we can custom the machine according to you requirements ,we also

can control :

1.the price;

2.the quality;

3.the delivery time;

Jiacheng has some world famous parts suppliers,machines have high price prefprmance ratio;
Body and other key components are produced by our own factory,quality is reliable;

 Jiacheng has more than 20 years of experiences in wire and cable machine;

Driving to Shanghai,we only need one and a half hours;



Pre-sale training:

in order to guarantee the customers are able fully to operate the machine,if the customer need,

we can help customer training,includes:

rrect operationg mode;

rrect maintenance way;

3.remove simple problem;

our company for our machine product,since the shipment date,our company free after-sale

maintenance service guarantee period is:

1.1 year for mechanical part;

2.6 months for electrical part;
