ALL to HDMI with HDBaset 100m Cat6 Extender

Specifications

suppors SPDIF and audio out , support 4KX2K EDID Picture Adjustment Settings

1.Introduction

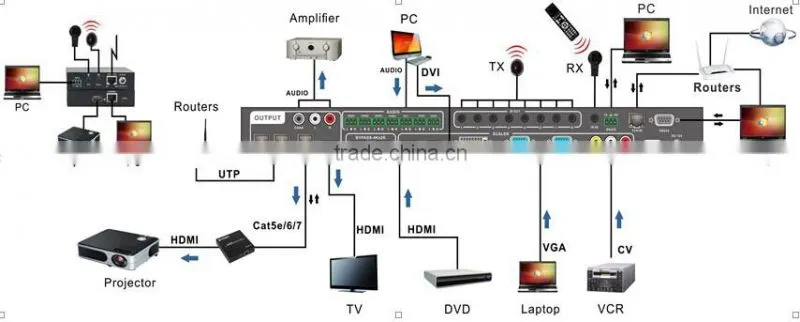

This machine is a high−performance presentation scaler and switcher. It accepts one of eight inputs: one DVI, two VGA, one composite video and four HDMI signals. The HDMI1, HDMI2 to bypass the input function, supports input resolutions up to 4Kx2K@30Hz, and HDMI3, HDMI4, DVI,

VGA1, VGA2, CV scales the video, supports output resolutions up to 1920x1080P@60Hz. It scales the video, embeds the audio, and simultaneously outputs the signal to HDMI and HDBaseT output, HDBaseT output transmission distances up to 328ft/100m (100m Version) through CAT6/7 cable, together with S/PDIF and stereo audio outputs. Flexible control mode diversity, through the front panel button, remote control, RS-232 and TCP/TP control.



2.Features

l HDMI, HDCP and DVI compliant

l The HDMI1,HDMI2 to bypass the input function, supports input resolutions up to 4Kx2K@30Hz

l The HDMI3,HDMI4,DVI,VGA1,VGA2,CV scales the video, supports input resolutions :

HDMI: 480i to 1080p

VGA:1920x 1080P@60Hz, 1360 x 768P@60Hz, 1280 x 1024P@60Hz,

1024 x 768P@60Hz,1280 x 720P@60Hz,1280 x 768P@60Hz,

800 x 600@60Hz, 640 x 480P@60Hz, 720 x 400P@85Hz

CV: Supports PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N standard TV formats

l Supports transmission distances up to 328ft/100m (100m Version)  through CAT6/7 cable

l Supports POE function

l VGA video supports YPbPr and RGBHV

l Picture Adjustment Settings

l Supports embeds the audio

l Supports S/PDIF and stereo audio outputs

l Supports HDBaseT LAN Serving function

l The USB and RS-232 for the firmware update

l Supports RS-232, remote control, on-panel control and TCP/IP Control

l Supports smart EDID management



3.Package Contents

l ALL to HDMI with HDBaset 100m Cat6 Extender1pcs

l HDBaseT Receiver               1pcs

l 12V/2.5A DC power adaptor         1pcs

l Operation Manual               1pcs

l Wideband IR Tx cable            9pcs

l Wideband IR Rx cable            2pcs

l Scaler Switcher IR Remote           1pcs

l Mounting ears                  2pcs

l RS232 cable                    1pcs



4.Specifications

Input Ports                 4×HDMI,1×DVI,2xVGA,1xRCA ,

1×RS-232,1xRJ-45(Control),1x IR IN, 7x3P captive screw connector(3.81mm),

1xUSB

Output Ports         1×HDMI,2xRJ-45(LAN), 2xRCA,

      1xRJ-45(HDBaseT),8x IR OUT

Input Resolutions SupportUp to 4Kx2K@30Hz

Output Resolutions SupportUp to 4Kx2K@30Hz(HDMI BYPASS)

Up to 1920x1080P@60Hz(SCALES)

ControlIR , RS-232 , TCP/TP , Buttons

ESD Protection              Human-body Model:

± 8kV (Air-gap discharge)

± 4kV (Contact discharge)

Power Supply               12 V/2.5 A DC (US/EU standards,

CE/FCC/UL certified)

Dimensions                 440 mm (W)×200 mm (D)×45 mm (H)

Weight                    2300g

Chassis Material             Metal

Silkscreen Color             Black

Operating Temperature       0 ºC~40 ºC/32 ºF~104 ºF

Storage Temperature         −20 ºC~60 ºC/−4 ºF~140 ºF

Relative Humidity            20~90 % RH (non-condensing)

Power Consumption          14.5 W(Max)/1.8W(Standby)
