Speaker for Mobile

Items

Technical Specifications

1. Resonance Frequency

650±20% Hz

2. DC Resistance

30.4±10%ohms

3. Impedance

32±15%ohms at 2kHz

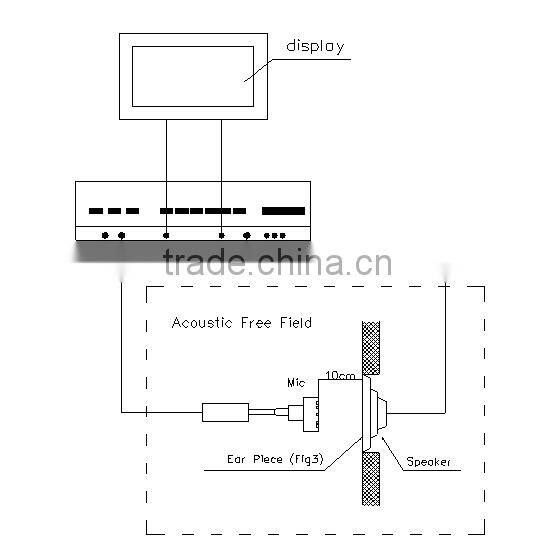

4. Measuring Diagram

Shown in Fig.1

5. Frequency Response

Shown in Fig.2

6. Sensitivity

118±3dB at 1.0kHz(180mV, IEC318ear)

Max. Continuous Power

7.

Max.short term power

10mW

       (Sine wive)

30mW

8.Long-term Storage temperature

-25℃~65℃

9.Long-term working temperature

-20℃~60℃

10.E.S.D LEVEL

NO

11. Weight

Approx 1.8 gram

Items

Technical Specifications

General

After any following tests the response at 1kHz shall not deviate more than ±3dB from initial value

1. High Temperature Storage Test

80±5℃ 96hours

1. Low Temperature Storage Test

-40±5℃ 96hours

3. Humidity Shock Test

Temperature:  40±5℃

Humidity (93+2/-3)%R.H

Time: 96hours

4. Temperature Shock Test

Total 5 cycles

One cycle consisting of  -40±5℃ 30min

20±5℃ 15min

80±5℃ 30min

20±5℃ 15min

5.Drop Test

Height: from 1m height onto hard wood or steel surface

Number of drops 6

Positions X, Y, Z

6. Vibration Test

Frequency 10~55Hz

Amplitude 1.5mm

Frequency 10~55Hz Amplitude 1.5mm Time 30

Minutes per Axis (X, Y and Z-axis)

7.Load Test

RECEIVER: White noise for 96hours at 10mW input power
