Double-unit Bender Metal

Specifications

double-unit bender metal1:Over 30 years manufacture experiences
2:1 year warranty
3Cheap Price
4Quality Guarantee with ISO

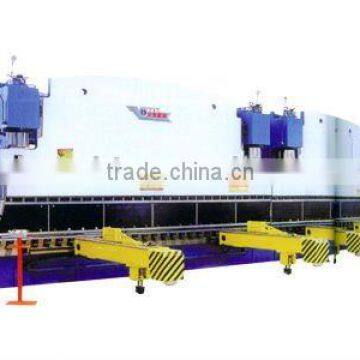

Model: 2WF67K 100T/3200

CNC Hydraulic Press Brake

Type: Hydraulic with Grating ruler synchronized

Major parameters:

Bending force:  100 Ton;

Bending length:  2×3200 mm;

CNC controller: Italy ESAS540 (Standard)

Optional controller: Delem DA65W, Cybelec 880S

With hydraulic crowing table (V) controlled by CNC system

Axes:2× 4+1 (Y1,Y2,X,R+V)

Other parameters:

Throat depth: 320mm

Stroke: 200 mm

Worktable height: 800mm

Worktable width: 70mm

Distance between housing: 2×2700 mm

Approach speed: 120mm/sec

Working speed: 10mm/sec

Return speed: 110mm/sec;

Back gauge range: 600mm

Positioning speed of X-axis: 200mm/sec

Positioning accuracy of X-axis: ±0.05mm

R-axis range: 200mm(Max.)

Positioning speed of R-axis: 180-200mm/sec

Positioning accuracy of R-axis: ±1.0mm

Main motor: 7.5 KW

Main Equipments:

Hydraulic system: Germany HOERBIGER/BOSCH;

Pump: Germany HOERBIGER/BOSCH;

Grating ruler: Italy GIVI

Servo Motor and diver: Japan YASKAWA

Electrics: TE / OMROM

O-rings: Germany FLETZ / Japan VALQUA;

Pipe Conectors: Germay EMB;

Ball screw: TAIWAN HIWIN

Line guide rail: TAIWAN HIWIN

Foot Switch: Korea KACON

Other standard equipments:

Segmented upper punch die 1set
Lower die in one piece

Quick clampings 1set
Stop fingers 2×2
Front supporting arms 4
Emergency stop button;

Back, left and right safty fence

Foundation bolts 1set

Toolings 1set (screw driver and spanner)

Manuals and diagram 1book

Overall Dimension and Weight:

Length 2×3200 mm

Width 1580 mm

Height 2400 mm

Weight (Approx.) 17000 kg

Two or three press brakes in same sepcification or different specification are shosen as main machines with double or multi links,

whih may work together to process overing workpiece or operate separately to increase production efficiency.

Defection copensation device is fitted too. Mechanic and fluid servos with mechanic slider are utilized in synchronous device.

The stroke of upper slider and the position of rear stop are regulated quickly by machine and micro-regulated by hand with electronic NC or CNC display.
